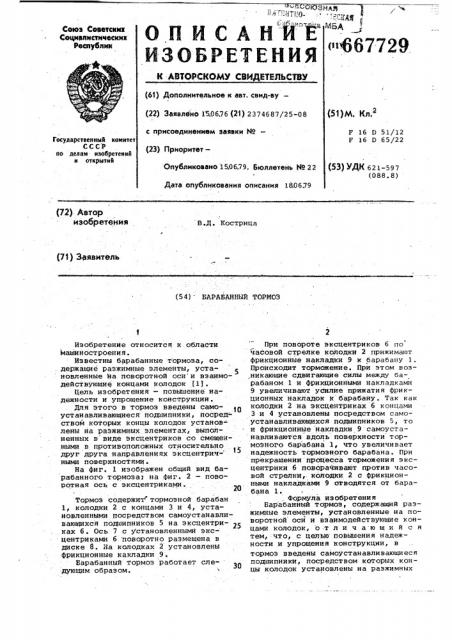

Изобретение относится к области

Машиностроения.

Известны барабанные тормоза, со.держащие раэжимные элементы, установленные Ма поворотной оси и взаимодействующие концами колодок l1) .

Цель изобретения — повышение надежности и упрощение конструкции.

Для этого в тормоз введены самоустанавливающиеся подшипники, посред- ством которых концы колодок установ- лены на раэжимных элементах, выполненных в виде эксцентриков со смещенными в противоположных относительно друг друга направлениях эксцентрич- ными поверхностями.

На фиг. 1 изображен общий вид барабанного тормоза; на фиг. 2 — поворотная ось с эксцентрика . 20

Тормоз содержит тормозной барабан

1, колодки 2 с концами 3 и 4, установленными посредством самоустанавливающихся подшипников 5 на эксцентри- 25 ках б. Ось 7 с установленными эксцентриками 6 поворотно размещена в диске 8. На колодках 2 установлены фрикционные какладки 9.

Барабанный тормоз работает следующим образом.

При поворот е эксцентриков 6 по часовой стрелке колодки 2 прижимают фрикционные накладки 9 к барабану 1.

Происходит торможение. При этом возникающие сдвигающие силы между барабаном 1 и фрикционными накладками

9 увеличивают усилие прижатия фрикционных накладок к барабану. Так как колодки 2 на эксцентриках 6 концами

3 и 4 установлены посредством самоустанавливающихся подшипников 5, то и фрикционные накладки 9 самоустанавливаются вдоль поверхности тормозного барабана 1, что увеличивает надежность тормозного барабана. При прекращении процесса торможения эксцентрики б поворачивают против часовой стрелки,. колодки 2 с фрикционными накладками 9 отводятся от барабана 1. . Формула изобретения

Барабанный тормоз, содержащий разжимные элементы, установленные на поворотной оси и взаимодействующие концами колодок, отличающийся тем,:что, с целью повышения надежности и упрощения конструкции, в тормоз введены самоустанавливающиеся подшипники, посредством которых концы колодок установлены на разжимных
