Способ защиты водоводов и насосов от гидравлического удара

Способ защиты водоводов и насосов от гидравлического удара

Иллюстрации

Показать все

Реферат

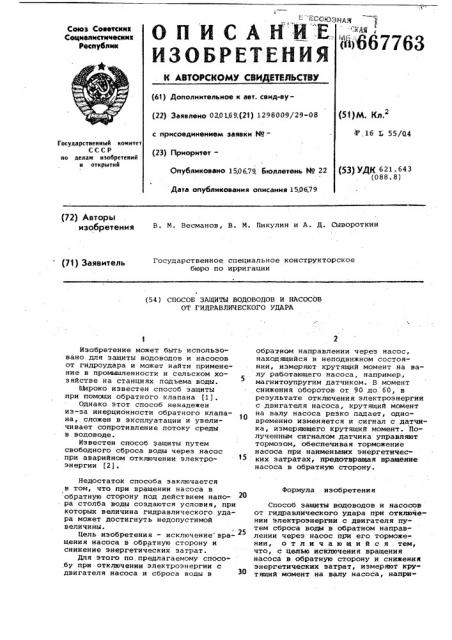

ОПИСАЯИЕ

ИЗОБРЕТЕНИЯ

НАЯ "Е4%

Союз Советсккк

Сециалистнческкк

Республик

@1667763 (61) Дополнительное к авт. свид-sy(22) Заявлено 02.01.69.(21) 1298009/29-08 с присоединением заявки Ио— (23) Приоритет(51)м. КЛ.2

1,".16 L 55/04

Государствеииый комитет

СССР по делам изобретений и открытий

Опубликовано 1506.79 бюллетень Nо 22

Дата опубликования описания 15.06.79 (Д) УД (621.64З (088. 8) (72) Авторы

В. М. Весманов, В. М. Пикулин и А. Д. Сывороткин

Государственное специальное конструкторское бюро по ирригации (71) Заявитель (54 ) СПОСОБ ЗАЩИТЫ ВОДОВОДОВ И НАСОСОВ

ОТ ГИДРАВЛИЧЕСКОГО УДАРА

Формула изобретения

Изобретение может быть использовано для защиты водоводов и насосов от гидроудара и может найти применение в промышленности и сельском хозяйстве на станциях подъема воды. широко известен способ защиты при помощи обратного клапана (1).

Однако этот способ ненадежен из-за инерционности обратного клапана, сложен в эксплуатации и увеличивает сопротивление потоку среды в водоводе.

Известен способ защиты путем свободного сброса воды через насос при аварийном отключении электроэнергии (2).

Недостаток способа заключается в том, что при вращении насоса в обратную сторону под действием напора столба воды создаются условия, при которых величина гидравлического удара может достигнуть недопустимой величины.

Цель изобретения — исключение вращения насоса в обратную сторону и снижение энергетических затрат.

Для этого по,предлагаемому способу при отключении электроэнергии с двигателя насоса и сброса воды в обратном направлении через насос, находящийся в неподвижном состоянии, измеряют крутящий момент на валу работающего насоса, например, магнитоупругим датчиком. В момент снижения оборотов от 90 до 60, в результате отключения электроэнергии с двигателя насоса, крутящий момент на валу насоса резко падает, одновременно изменяется и сигнал с датчика, измеряющего крутящий момент. Полученным сигналом датчика управляют тормозом, обеспечивая торможение насоса при наименыаих энергетических затратах, предотвращая вращение насоса в обратную сторону.

Способ защиты водоводов и насосов от гидравлического удара при отключении электроэнергий с двигателя путем сброса воды в обратном направлении через насос при его торможении, отличающийся тем, что, с целью исключения вращения насоса в обратную сторону и снижения энергетических затрат, измеряют крутящий момент на валу насоса, наприСоставитель В. Белевитина

A истова Техред 3. Фанта Корректор О. Билак

Р акто

Заказ 3439/33. Тираж 1138 Подписное

ЦНИИПИ Государственного комитета СССР . по делам изобретений и открытий

113035 Моск à E-35 Ра ская наб.. 4 5

Филиал ППП Патент, r. ужгород, ул. Проектная, 4

3 66 мер, магнитоупругим датчиком, в момент времени, соответствующий снижению оборотов на валу насоса от 90 до 60, и полученный сигнал используют для йолного торможения насоса путем, например, включения электромеханического тормозного устройства.

7763 4

Источники информации, принятые во внимание при экспертизе

1.Башта Т. М. Машиностроительная гидравлика, М., Машиностроение, 1963, фиг. 239.

2. Указания по защите водоводов а . от гидравлического удара,М.,1961,с.36.
