Реферат

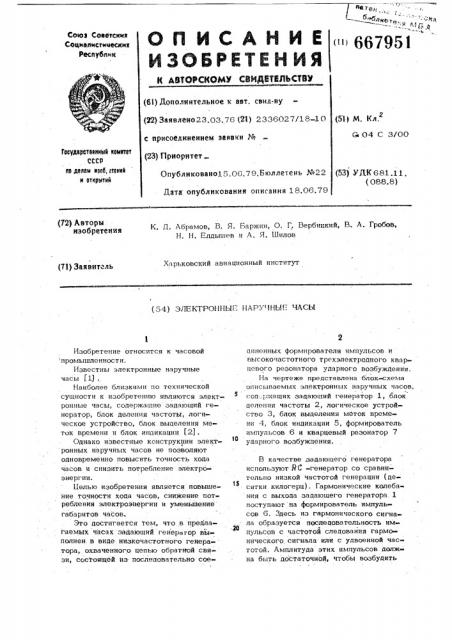

Союз Соевтсммн

Соцмалмстммеснмн

Республмн

667951 (6l) ДОполнительное к авт. свил-.ву (22) Заявлено23.03.76 (2т) 2336027/18-10 с присоединением заявки № (23) Приоритет

Опубликовано1" "06.79.Áþëëåòåíü М 22

Дата опубликования описания 18.06.79 (51) М. Кл.

С 04 С 3/00

Гоеудерстеенньй немнтет

СССР не делам нееб, етеннй н етнрнтнй (53) УДК 681.11. (088.8) (72) Авторы изобретении

К. Il Абрамов, В, Л. Варжин, О, Г. Вербицкий, В. А. Гробов, H. H. Елдышев и A. Я. Шилов (71) Заявитель

Харьковский авиационный институт (54) ЭЛЕКТРОННЫЕ НАРУЧНЫЕ ЧАСЫ

Изобретение относится к часовой промышленности, Известны электронные наручные часы (Ц .

Наиболее близкими по технической сущности к изобретению являются электронные часы, содержащие задающий генератор, блок деления частоты, логическое устройство, блок выделения меток времени и блок индикации (2).

Однако известные конструкции электронных наручных часов не позволяют одновременно повысить точность хода часов и снизить потребление электро энергии.

Целью изобретения является повышение точности хода часов, снижение потребления электроэнергии и уменьгцение габаритов часов.

Это достигается тем, что в предлагаемых часах задающий генератор выполнен в виде низкочастотного генератора, охваченного цепью обрат|той связи, состоящей из последовательно соедппенных формирователя импульсов и высокочастотного трехэлектродного кварцевого резонатора ударног о возбуждения.

На чертеже представлена блок-схема описываемых электронных наручных часов, con;;;,<ащих задающий генератор 1, блок деления частоты 2, логическое устройство 3, блок выделения меток времени 4, блок индикации 5, формирователь импульсов 6 и кварцевый резонатор 7 ударного возбуждения.

В качестве задающего генератора используют ЙС -генератор со сравнительно низкой частотой генерации (де15 сятки килогерц), Гармонические колеба ния с выхода задающего генератора. 1 поступают на формирователь импуль сов 6. Здесь иэ гармонического сигна» ла образуется последовательность импульсов с частотой следования гармонического сигнала или с удвоенной частотой. Амплитуда этих импульсов долж« на быть достаточной, чтобы возбудить

667951

Составитель Г, Виноградова

Редактор С. Хейфиц,. Техред Л. Алферова Корректор О. Ковинская

Заказ 3466/43 Тираж 501 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 колебания высокочастотного кварцевого резонатора 7, Кварцевый резонатор вы бирается с температурно-частотной характеристикой в виде кубической параболы, например кварцевый резонатор с пластиной AT-среза. Высокочастотное напряжение с кварцевого резонатора снимают при помощи дополнительного . электрода, назначение которого заключается в том, чтобы для обеспечения о нормального функционирования схемы на вход задающего генератора пропустить не всю мощность высокочастотного импульса, образовавшегося на основных электродах кварцевого резонатора, а толь- ко часть ее.

В результате происходит затягивание частоты QC-генератора на субгармонике кварцевого резонатора. Следовательно, стабильность частоты РС-генератора будет полностью определяться стабильностью частоты генерации кварцевого резонатора.

Формул а изобретения

Электронные наручные часы, содержа. щие задающий генератор, блок деления частоты, логическое устройство, блок выделения меток времени и блок индикации, отличающиеся тем,что, с целью повышения точности хода часов, снижения потребления электроэнергии и уменьшения габаритов часов, задающий генератор выполнен в виде низкочастотного генератора, охваченного цепью обрат ной связи, состоящей из последовательно соединенных формирователя импульсов и высокочастотного трехэлектродного кварцевого резонатора ударного возбуждения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Мо 1 47 1 46, кл. Г 04 С 3/00, 1 960.

2. Авторское свидетельство СССР о 5 7002 1, кл. G 04 С 3/00, 1 9 76.
