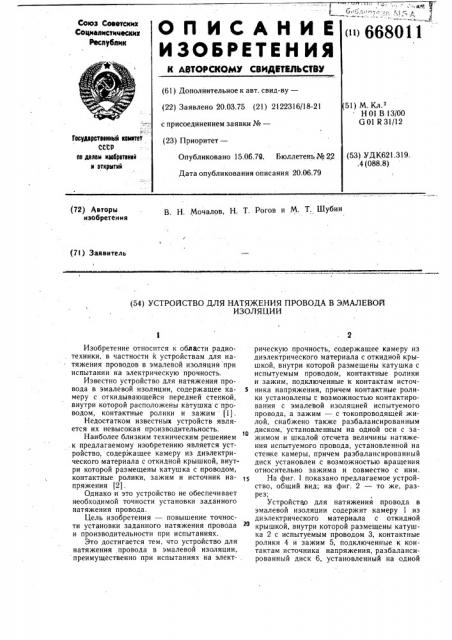

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К А9ТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.03.75 (21) 2122316/18-21 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.06.79. Бюллетень № 22

Дата опубликования описания 20.06.79 (»> 668011

Союз Советских

Социалистииеских

Республик

51) M. Кл.

Н01 В 13/00

001 R31/12

Гооударотаениый кастет

СССР по делам иеооретвний н открытий (53) УДК621.319 ,4 (088.8) В. Н. Мочалов, Н, Т, Рогов и М. Т. Шубин (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ ПРОВОДА В ЭМАЛЕВОЙ

ИЗОЛЯЦИИ

Изобретение относится к области радио. техники, в частности k устройствам для натяжения проводов в эмалевой изоляции при испытании на электрическую прочность.

Известно устройство для натяжения провода в эмалевой изоляции, содержащее ка- 5 меру с откидывающейся передней стенкой, .внутри которой расположены катушка с проводом, контактные ролики и зажим (1).

Недостатком известных устройств является их невысокая производительность.

Наиболее близким техническим решением о . к предлагаемому изобретению является устройство, содержащее камеру из диэлектрического материала с откидной крышкой, внутри которой размещены катушка с проводом, контактные ролики, зажим и источник напряжения (2) .

Однако и это устройство не обеспечивает необходимой точности установки заданного натяжения провода.

Цель изобретения — повышение точности установки заданного натяжения провода и производительности при испытаниях.

Это достигается тем, что устройство для натяжения провода в эмалевой изоляции, преимущественно при испытаниях на элект- . рическую прочность, содержащее камеру из диэлектрического материала с откидной крышкой, внутри которой размещены катушка с испытуемым проводом, контактные ролики и зажим, подключенные к контактам источника напряжения, причем контактные ролики установлены с возможностью контактирования с эмалевой изоляцией испытуемого провода, а зажим — с токопроводящей жилой, снабжено также разбалансированным диском, установленным на одной оси с зажимом и шкалой отсчета величины натяжения испытуемого провода, установленной на стенке камеры, причем разбалансированный диск установлен с возможностью вращения относительно зажима и совместно с ним.

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — то же, разрез;

Устройство для натяжения провода в эмалевой изоляции содержит камеру 1 из диэлектрического материала с откидной крышкой, внутри которой размещены катушка 2 с испытуемым проводом 3, контактные ролики 4 и зажим 5, подключенные к контактам источника напряжения, разбалансированный диск 6, установленный на одной

66801 оси с зажимом 5 и шкалой 7 отсчета величины натяжения испытуемого провода установленной на стенке камеры 1. Разбалансированный диск 6 установлен на оси 8 с возможностью вращения относительно зажима 5 и совместно с ним.

Устройство работает следующим образо м.

Испытываемый провад заправляют на контактные ролики 4 в виде двух восьмерок, а предварительно зачищенный конец про- io вода крепят в зажиме 5. При этом риска разбалансированного диска 6 находится на нулевой отметке шкалы.

Вращением корпуса диска 6 относительно оси с зажимом 5 устанавливают по шкале необходймое для "данного провода натяжение, после чего производят операции по испытанию провода.

Формула изобретения

Устройство для натяжения провода в эмалевой изоляции, преимущественно при испытаниях на электрическую прочность, со - — держащее камеру из диэлектрического ма1

4 териала с откидной крышкой, внутри которой размещены катушка с испытуемым проводом, контактные ролики и зажим, подключенные к контактам источника напряжения, причем контактные ролики установлены с возможностью контактирования с эма.цевой изоляцией испытуемого провода, а зажим — с токопроводящей жилой, отличающееся тем, что, с целью повышения точности установки заданного натяжения провода и производительности при испытаниях, оно снабжено разбалансированным диском, установленным на одной оси с зажимом и шкалой отсчета величины натяжения испытуемого провода, установленной на стенке камеры, причем разбалансированный диск установлен с возможностью вращения относительно зажима и совместно с ним.

Источники информации, принятые во внимание при экспертизе

1. Воронихин А. С. и др. Основы автоматизации производства и контрольно-измерительные приборы на предприятиях промышленности строительных материалов, М., Стройиздат, 1974, с. 19-20.

2. Привезенцев В. А. и др. Обмоточные и монтажные провода, изд-во «Энергия», М., 1971, с. 234, рис. 5-19.

668011

Фиг.2
