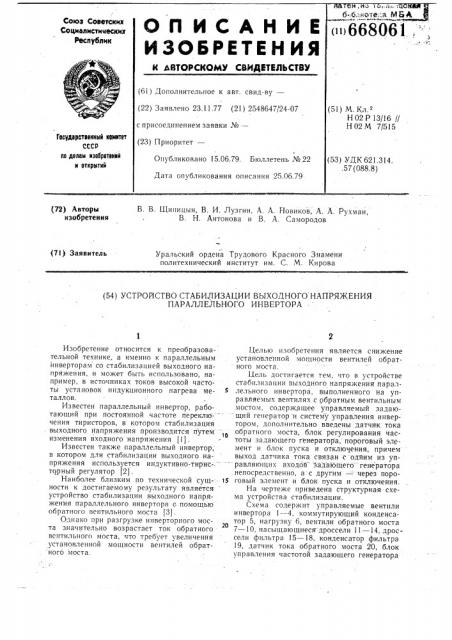

Изобретение относится к преобразовательной технике, а именно к параллельным инверторам со стабилизацией выходного напряжения, и может быть использовано, например, в источниках токов высокой частоты установок индукционного нагрева металлов.

Известен параллельный инвертор, работающий при постоянной частоте переключения тиристоров, в котором стабилизация выходного напряжения производится путем изменения входного напряжения (l).

Известен также параллельный инвертор, в котором для стабилизации выходного напряжения используется индуктивно-тирис-торный регулятор (2).

Наиболее близким по технической сущ-ности к достигаемому результату является устройство стабилизации выходного напряжения параллельного инверторя с помощью обратного вентильного моста (3).

Однако при разгрузке инверторного моста значительно возрастает ток обратного вснтильного моста, что требует увеличения установленной мощности вентилей обрат ного моста.

Целью изобретения является снижение установленной моьцности вентилей обратного моста.

Цель достигается тем, что в устройстве стабилизации выходного напряжения параллельного инвертора, выполненного на управляемых вентилях с обратныM вентильным мостом, содержа щее управляемый задающий генератор и систему управления инвертором, дополнительно введены датчик тока обратного моста, блок регулирования частоты задающего генератора, пороговый элемент и блок пуска и отключения, причем выход датчика тока связан с одйим из управляющих входов задающего генератора ,непосредственно, а с другим — через лоро1о говый элемент и блок пуска и отключения.

На чертеже приведена структурная схема устройства стабилизации.

Схема содержит управляемые вентили инвертора l — 4, коммутирующий конденса20 тор 5, нагрузку 6, вентили обратного моста

7 — 10, насыщающиеся-дроссели 11 — 14, дроссели фильтра 15 — 18, конденсатор фильтра

19, датчик тока обратного моста 20, блок управления частотой задающего генератора

21, задающий генератор 22, усилители-фор мирователи 23, блок пуска и отключения 24, пороговый элемент 25.

Устройство работает следующим образом

При увеличении эквивалентного сопротивления нагрузки выходное напряжение ограничивается обратным вентильным мостом, а ток его стремится возрасти.

Однако сигнал датчика тока 20 через блок управления 21 изменяет частоту задающего генератора 22 таким образом, что обеспечивается поддержание тока обратного моста на заданном уровне.

Поскольку ток обратного вентильного моста ограничен, возможно снижение установленной мощности обратных вентилей.

Формула изобретения

Устройство стабилизации выходного напряжения параллельного инвертора, выпол668061

4 ненного на управляемых вентилях с обратным вентильным мостом, содержащее управляемый задающий генератор и систему управления, инвертором, отличающееся тем, что, с целью снижения установленной мощности вентилей обратного моста, в него дополнительно введены датчик тока обратного моста, блок регулирования частоты задающего генератора, пороговый элемент и блок пуска и отключения, причем выход датчика тока связан с одним из управляемых вхо1о дов задающего генератора непосредственно, а с другим — через пороговый элемент и блок пуска и отключения.

Источники информации, принятые во внимание при экспертизе

1. Гончаров Ю. П. и др. Автономные инверторы, Кишинев, «Штиица», 1974, с. 93, рис. 38.

2. Там же, с. 46 рис. 24 а.

3. Там же, с. 227, рис. 117.
