Союз Соввтскмх

Соцналмстмцвских

Республик

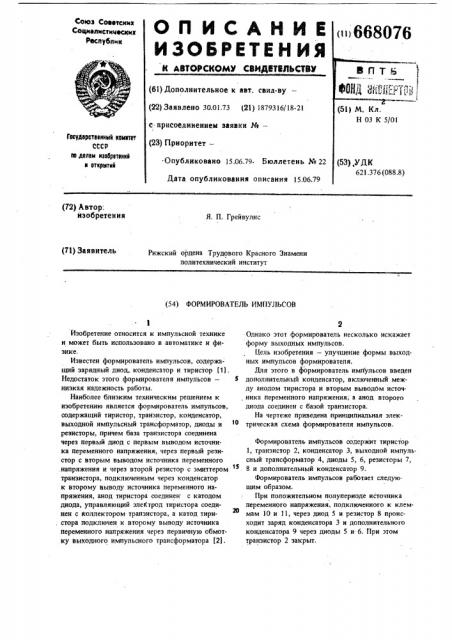

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) ЗаявлЕно 30.01.73 (21) 1879316/18-21 е- присоединением заявки №вЂ”

Гееударетвеккый кемктет

СССР пе делам иэееретвнкй и еткрыткй (23) Приоритет—

Опубликовано 15.06.79 Бюллетень № 22

Дата опубликования описания 15.06.79 (72) Автор . изобретения

Я. П. Грейвулис (71) Заявитель

Рижский ордена Трудового Красного Знамени политехнический институт (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ

1О

Изобретение относится к импульсной технике и может быть использовано в автоматике и физике.

Известен формирователь импульсов, содержащий зарядный диод,. конденсатор и тиристор (1) .

Недостаток этого формирователя импульсов— низкая надежность работы.

Наиболее близким техническим решением к изобретению является формирователь импульсов, содержащий тиристор, транзистор, конденсатор, выходной импульсный трансформатор, диоды и резисторы, причем база транзистора соединена через первый диод с первым выводом источника переменного напряжения; через первый резистор с вторым выводом источника переменного .напряжения и через второй резистор с эмиттером транзистора, подключенным через конденсатор к второму выводу источника переменного напряжения, анод тиристора соединен с катодом диода, управляющий элеКтрод тиристора соединен с коллектором транзистора, а катод тири. стора подключен к второму выводу источника переменного напряжения через первичную обмотку выходного импульсного трансформатора (2).

Однако этот формирователь несколько искажает форму выходных импульсов.

Цель изобретения — улучшение формы выходных импульсов формирователя.

Для этого в формирователь импульсов введен дополнительный конденсатор, включенный между анодом тиристора и вторым выводОм источника переменного напряжения; а анод второго диода соединен с базой транзистора.

На чертеже приведена принципиальная электрическая схема формирователя импульсов.

Формирователь импульсов содержит тиристор

1, транзистор 2, конденсатор 3, выходной импульсный трансформатор 4, диоды 5, 6, резисторы 7, 1 . 8 и дополнительный конденсатор 9.

Формирователь импульсов работает следуюшим образом.

При положительном полупериоде источника переменного напряжения, подключенного к клеммам 10 и 11, через диод 5 и резистор 8 происходит заряд конденсатора 3 и дополнительного конденсатора 9 через диоды 5 и 6. При этом транзистор 2 закрыт. бб8076

10

Составитель Ю. Еркин

Тех ред Н, Асталош Корректор С. Патрушева

Редактор Т. Юрчикова

Заказ 3483/50

Тираж 1059 Подписное

ЦНИИПИ Государственного Комитета СССР по делам изобретений и открытий

113035, Москва, jK— - 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4

В момент времени, когда напряжение источйи. ка переменного напряжения становится чуть меньше напряжения на конденсаторе 3, открывается транзистор 2. Ток разряда конденсатора 3 начинает протекать через эмиттерно-коллекторный

5 переход транзистора 2 на управляющий электрод тиристора 1 и через первичную обмотку 12 трансформатора 4. Тиристор Iоткрывается,,дополнительный конденсатор 9 начинает разряжаться через открытый тиристор на первичную об- 10 мотку 12 трансформатора 4. На вторичной обмотке 13 трансформатора формируется мощный импульс с двойным выбросом на переднем фронте.

Формула изобретения

Формирователь импульсов, содержащий тиристор, транзистор, конденсатор, выходной импульсный трансформатор, диоды и резисторы, причем база транзистора соединена через первый диод с первым выводом источника переменно4 го напряжения, через первый резистор с вторым выводом источника переменного напряжения и через второй резистор с змиттером транзистора, подключенным через конденсатор к второму выводу источника переменного напряжения, анод тиристора соединен с катодом второго, диода, управляющий электрод тиристора соединен с коллектором транзистора, а катод тиристора подключен к второму выводу источника переменного напряжения через первичную обмотку выходного импульсного трансформатора, о тл и ч а ю ш и и с я тем, что, с целью улучшения формы выходных импульсов, в него введен дополнительный конденсатор, включенный между анодом тиристора и вторым выводом источника переменного напряжения, а анод второго диода соединен с базой транзистора.

Источники информации, принятые во внимание при экспертизе

1, Энергетика. Известия ВУЗов, М 1, 1971, с. 45.

2. Авторское свидетельство СССР N 374717, кл. Н 03 К 3/335, 1971.
