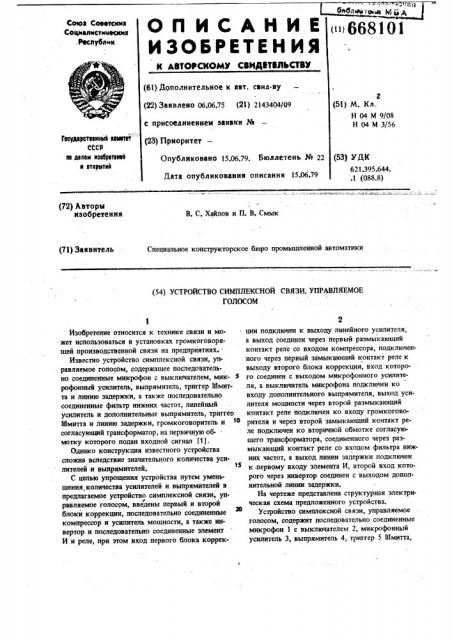

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ

Соез Советских

Соцналнстнцфскнх .Распублни

< 6681О1 (61) Дополнительное к авт. свил-ву (22) Заявлено 06,06.75 (21) 2143404/09 (51) М. Кл.

Н 04 М 9/08

Н 04 М 3/56 с присоединением заявки № (23) Приоритет—

Гкудвретеенньй неаетет

СССР не делам нзебретеннй я етнрмтнй

Опубликовано 15,06.79. Бюллетень ¹ 22 (53) УДЕ

621.395.644. .1 (088.8) Дата опубликования описания 15.06.79 (72) Автори изобретения

В. С. Хайлов и П. В. Смык (71) Заявитель

Специальное конструкторское бюро промышленной автоматики (54) УСТРОЙСТВО CHMIIJIEKCHOA СВЯЗИ, УПРАВЛЯЕМОЕ

ГОЛОСОМ

Изобретение относится к технике связи и может использоваться в установках громкоговорящей производственной связи на предприятиях.

Известно устройство симплексной связи, управляемое голосом, содержащее последовательно соединенные микрофон с выключателем, мик- % рофонный усилитель, выпрямитель, триггер Шмитта и линию задержки, а также последовательно соединенные фильтр нижних частот, линейный усилитель и дополнительные выпрямитель, триггер

Шмитта и линию задержки, громкоговоритель и согласующий трансформатор, на первичную обмотку которого подан входной сигнал (1).

Однако конструкция известного устройства сложна вследствие значительного количества усилителей и выпрямителей.

С целью упрощения устройства путем уменьшения количества усилителей и выпрямителей в предлагаемое устройство симплексной связи, управляемое голосом, введены первый и второй блоки коррекции, последовательно соединенные компрессор и усилитель мощности, а также иивертор и последовательно соединенные элемент

И и реле, при этом вход первого блока коррек-

2 ции подключен к выходу линейного усилителя, а выход соединен через первый размыкающий контакт реле со входом компрессора, подключенного через первый замыкающий контакт реле к выходу второго блока коррекции, вход которого соединен с выходом микрофонного усилителя, а выключатель микрофона подключен ко входу дополнительного выпрямителя, выход усилителя мощности через второй размыкающий контакт реле подключен ко входу громкоговорителя и через второй замыкающий контакт реле подключен ко вторичной обмотке согласующего трансформатора, соединенного через размыкающий контакт реле со входом фильтра нижних частот, а выход линии задержки подключен к-nepsqMy входу элемента И, второй вход которого через инвертор соединен с выходом дополнительной линии задержки, На чертеже представлена структурная электрическая схема предложенного устройства.

Устройство симплексной связи, управляемое голосом, содержит последовательно соединенные микрофон 1 с выключателем 2, микрофонный усилитель 3, выпрямитель 4, триггер 5 Шмитта, 6681

Шмитта и линию 11 задержки, громкоговоритель

3 линию б задержки, последовательно соеднненныг фильтр 7 нижних частот, линейный усилитель 8 и дополнительные выпрямитель 9, триггер 10—

12 и согласующий трансформатор 13, первый и второй блоки 14 и 15 коррекции, последовательно соединеннь:з компрессор 16, усилитель 17 мощности, ннвертор 18, последовательно соединенные элемент И 19 и реле 20, при этом входпервого блока 14 коррекции подключен к вы- о ходу линейного усилителя 8, а выход через первый размыкающий контакт 21 реле 20 — к входу компрессора 16, подключенного через первый эамьгкающнй контакт 22 реле 20 к выходу второго блока 15 коррекции, вход которого соединен с выходом микрофонного усилителя 3, а выключатель 2 микрофон» 1 подключен к входу дополнительного выпрямителя 9, выход усилителя мощности 17 через второй размыкающий контакт 23 реле 20 подключен к входу громкоговорителя 12 и через второй замыкающий контакт 24 реле 20 — к вторичной обмотке согласующего трансформатора 13, соединенного через размыкающий контакт 25 реле 20 со входом фильтра 7 нижних частот, а выход линии задерж ки 6 подключен к первому входу элемента И

19, второй вход которого через инвертор 18 соединен с выходом дополнительной линии 11 задержки, а вторичная обмотка согласующего трансформатора 13 через третий замыкающий контакт 3о

26 реле 20 соединена с общим проводом источника литания 27.

Устройство работает следующим образом.

В исходном состоянии устройство находится

s режиме дежурного приема. Разговорный сигнал з тональной частоты поступает на согласующий трансформатор 13, входное сопротивление которого равно волновому сопротивлению линии связи, со вторичной обмотки этого сопротивления

40 сигнал тональной частоты через размыкающий контакт 25 реле 20 поступает на фильтр 7 нижних частот, который не пропускает частоты ниже

300 Гц, и усиливается линейным усилителем 8.

Усйлеиный сигнал поступает на первый блок 14 коррекции, осуществляющий подъем высоких частот разговорного спектра, испытывающих более высокое затухание в линки связи. Сигнал с первого блока 14 коррекции через первый размыкающий контакт 21 реле 20 ограничивается по уровню компрессором 16 и усиливается усилителем 17 мощности, а с выхода последнего он поступает на громкоговоритель 12 через второй размыкающий контакт 23 реле 20.

Сигнал тональной частоты с линейного усилигеля 8 дополнительным выпрямителем 9 нреоб"" "разуется в постоянное напряжение,и подается на дополнительный тфпгер 10.. Шмитта для формирования переднего фронта, с его выхода сигнал . носа упает на дополнительную! линию задержки, ко01

4 торая обладает малым временем заряда н большим временем разряда и служит для поддержки сигнала на входе инвертора 18 во время пауз между фразами дальнего абонента.

В режиме передачи сигнал с микрофона 1, усиленный микрофонным усилителем 3 и выпрямленный выпрямителем 4, поступает на триггер 5

Ш митта.

При совпадении сигналов на входе элемента

И 19 срабатывает реле 20 н своим вторым н третьим замыкающими контактами 24, 26 соедиtater вход фильтра 7 с общим проводом источника питания 27 и подключает усилитель 17 мощности к вторичной обмотке согласующего трансформатора 13.

Через второй блок Ц коррекции, осуществляющий подъем высоких частот разговорного спектра, и первый замыкающий контакт 22 реле "20 йыход микрофонного усилителя 3 подключается к компрессору 16, который обеспечивает ограннчение выходного сигнала на выходе усилителя мощности на уровне 0 неп.

Для экстренного переключения устройства из режима приема в режим передачи выход линейного усилителя 8 через выключатель 2 подклю чается к общему проводу источника питания 27.

Формула изобретения

Устройство снмплексной связи, управляемое .голосом, содержащее последовательно соединенные микрофон с выключателем, микрофонный усилитель, выпрямитель,триггер Шмитта и линию задержки, а также последовательно соединенные фильтр нижних частот, линейный усилитель н дополнительные выпрямитель, триггер Й1мнтта и линию задержки, громкоговоритель и согласую. щий трансформатор, иа первичную обмотку которого подан входной сипил, о т л и ч а ющ e e с я тем, mo, с mense упрощения устрсйства путем умеиьщения количества усилителей и выпрямителей, введены первый и второй блоки коррекции, последовательно соединенные компрессор н усилитель мощности, а также инвертор и последовательно соединенные элемент И и реле, при этом вход первого блока коррекции подключен к выходу линейного усилителя, а выход соединен через первый размыкающий контакт реле со входом компрессора, подключенного через первый замыкающий контакт реле к выходу второго блока коррекции, вход которого соединен с выходом микрофонного усилителя, а выключатель микрофона подключен ко входу дополнительного выпрямителя, выход усилителя мощности через второй размыкающий контакт реле подключен ко входу громкоговорителя и через второй замыкающий: контакт реле подключен ко вторичной обмотке согласующего трансформатора, соединенного через раз. мыкиощий контакт реле со входом фильтра

66810) Составитель E. Любимова

Редактор Т..Янова Техред H. Андрейчук Корректор А. Власенко

Заказ 3485/51 Тираж 774 Подписное

ЦЙИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П11П "Патент", г„Ужгород, ул.Проектная, 4 нижних частот, а выход линии задержки под-— ключен к первому входу элемента И, второй вход которого через инвертор соединен с выходом дополнительной линии задержки.

Источники информации, принятые во внима1ние при экспертизе

1, Патент Швеции Х 3557.15, кл. Н 04 М 3/56, 1973.
