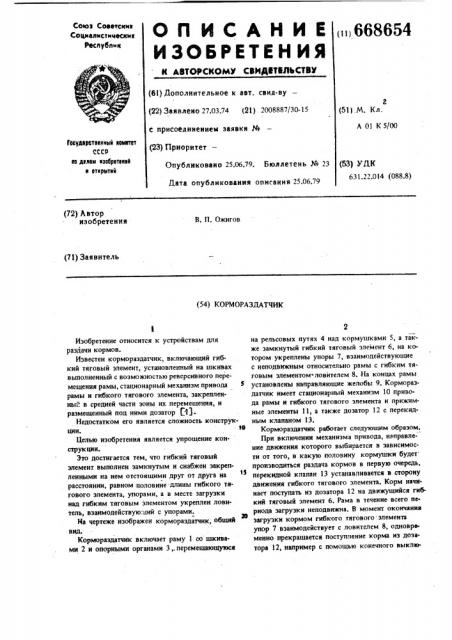

Союз Соаетснмк

Соцмалмстмчаскмк

1аесяубпмн

OnÈÑËHÈÅ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЙТВЛЬСТВУ

rti>668654 (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.03.74 (21) 2008887/30-15 с присоединением заявки Хв (23) Приоритет— (51) .М. Кл.

А 01 К 5!00

Гввудврвтввиню квмктвт

СССР кв дваам азвбрвтвнкв к вткрмткк

Опубликовано 25.06.79. Бюллетень № 23

Дата опубликования описания 25.06.79 (53) УДК

631.22.014 (088.8) (72) Автор изобретения

В. П. Ожигов (71) Заявитель (54) КОРМОРАЗДАТЧИК

Изобретение относится к устроиствам для раздачи кормов, Известен кормораздатчик, включающий гибкий тяговый элемент, установленный на шкивах выполненный с возможностью реверсивного перемещения рамы, стационарный механизм привода рамы и гибкого тягового элемента, закрепленный в средней части зоны их перемещения, и размещенный под ними дозатор P).

Недостатком его является сложность конструкции. вO

Целью изобретения является упрощение конструкциии.

Это достигается тем, что гибкий тяговый элемент выполнен замкнутым и снабжен закрепленными на ием отстоящими друг от друга на расстоянии, равном половине длины гибкого тягового элемента, упорами, а в месте загрузки над гибким тяговым элементом укреплен ловитель, взаимодействую:ций с упорами.

26

На чертеже изображен кормораздатчик, общий вид.

Кормораэдатчик включает раму 1 со шкивами 2 и опорными органами 3,. перемещающуюся

2 на рельсовых путях 4 над кормушками 5, а также замкнутый гибкий тяговый элемент 6, на котором укреплены упоры 7, взаимодействующие с неподвижным относительно рамы с гибким тяговым элементом-ловителем 8. На концах рамы установлены направляющие желобы 9. Кормораэдатчик имеет стационарный механизм 10 привода рамы и гибкого тягового элемента и прижимные элементы 11, а также дозатор 12 с перекидным клапаном 13.

Кормораздатчнк работает следующим образом.

При включении механизма привода, направление движения которого выбирается в зависимости от того, в какую половину кормушки будет. производиться раздача кормов в первую очередь, перекидной клапан 13 устанавливается в сторону движения гибкого тягового элемента. Корм начинает поступать из дозатора 12 на движущийся гибкий тяговый элемент 6. Рама в течение всего периода загрузки неподвижна. В момент окончания загрузки кормом гибкого тягового элемента упор 7 взаимодействует с ловителем 8, одновре менно прекращается поступление корма из доэатора 12, например с помощью конечного выклю668Гэ 54

Составитель А. Котов редактор А. Морозова Техред О. Андрейко Корректор С. Патрушева

Заказ 3530/2 Тираж 754 Подписное уЦЦЩИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб.; д. 4/5

Филиал ППП "Патент ", г. Ужгород, улЛроектная, 4

3 чателя, закрепленного на ловителе, а перекидной клапан 13 устанавливается в противоположную сторону. Когца упор вступает во взаимодействие с неподвижно укрепленным ловителем, гибкий тяговый элемент прекращает перемещаться относительно него, а так как механизм привода продолжает вращаться в том же направлении, начинает перемещаться рама 1 и корм начинает, в связи с движением гибкого тягового элемента вокруг шкивов 2, падать в ту половину кормушки, над которой находится рама с гибким тяговым элементом. К. окончанию разгрузки гибкого тягового элемента рама размещается над другой половиной кормушки, механизм привода начинает вращаться в противоположном направлении, дозатор выдает корм и процесс повторяется, но наполняется кормом уже другая половина кормушки.

Формула изобретения

Кормораздатчик, включающий гибкий тяговый элемент для транспортирования корма усталовленный на шкивах выполненной с возможпостыл реверсивного перемещения рамы, стационарный механизм привода рамы и гибкого тягового элемента, закрепленный в средней части эоны их перемещения н размещенный над ними дозатор, отличающийся тем, что, с целью упрощения конструкции, гибкий тяговый элемент выполнен замкнутым и снабжен закрепленными на нем отстоящими друг от друга

1о на расстоянии, равном половине длины гибкого тягового элемента упорами, а в месте загрузки над гибким тяговым элементом укреплен ловитель, взаимодействующий с упорами.

Источники информации, принятые во внимаННе при экспертизе

1. Клоков Н. И. Кормораздатчики с катучими ро транспортерами, Ж. "Тракторы и сельхозмашины", 1974, Р 2, с, 23 — 25.
