Улей для двухматочного содержания пчел

Улей для двухматочного содержания пчел

Иллюстрации

Показать все

Реферат

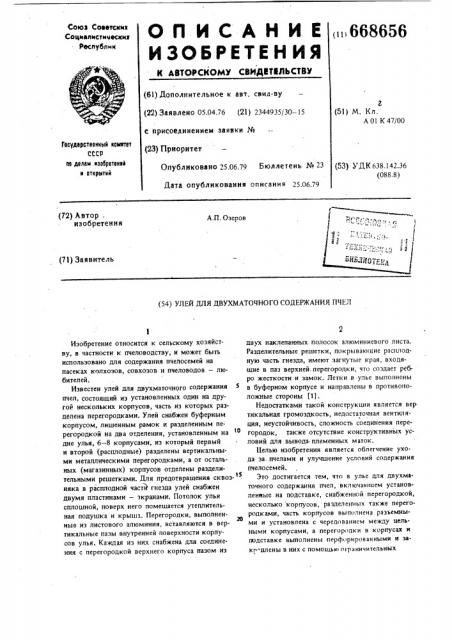

Союз Советских

Соцмал мсти часких

Республик

ОЬ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОе" СКОМУ СВИДЙТИЛЬСТВУ

668656 (61) Дополнительное к авт. свиа-ву

2 (51) М. Кл.

А 01 К 47/00 (22) Заявлено 05.04.76 (21) 2344935/30-15 с присоединением заявки № (23) Приоритет

Гооударотаенный комитет

СССР но делам нзооретеннй и откритнй (53) УДК 638,142.36 (088.8) Опубликовано 25.06.79 Бюллетень № 23

Дата опубликования описания 250679 (72) Автор . изобретения

А.П. Озеров (71) Заявитель (54) УЛЕЙ ДЛЯ ДВУХМАТОЧНОГО СОДЕРЖАНИЯ ПЧЕЛ

Изобретение относится к сельскому хозяйству, в частности к пчеловодству, и может быть использовано для содержания пчелосемей на пасеках колхозов, совхозов и пчеловодов — любителей.

Известен улей для двухматочного содержания пчел, состояший иэ установленных один на другой нескольких корпусов, часть иэ которых разделена перегородками. Улей снабжен буферным корпусом, лишенным рамок и разделенным перегородкой на два отделения, установленным на дне улья, 6 — 8 корпусами, из который первый и второй (расплодные) разделены вертикальными металлическими перегородками, а от остальHblx (магаэинных) корпусов отделены разделительными решетками. Для предотвращения сквозняка в расплодной частй гнезда улей снабжен двумя пластинами — экранами. Потолок улья сплошной, поверх него помешается утеплительная подушка и крыша. Перегородки, выполнен20 иые нз листового алюминия, вставляются в вертикальные пазь< внутренней поверхности корпусов улья. Каждая иэ них снабжена для соединения с перегородкой верхнего корпуса пазом из двух наклепанных полосок алюминиевого листа.

Разделительные решетки, покрываюшие расплодную часть гнезда, имеют загнутые края, входяшие в паэ верхней, перегородки, что создает ребро жесткости и замок. Летки в улье выполнены в буферном корпусе и направлены в противоположные стороны (1).

Недостатками такой конструкции является вер. тикальная громоздкость, недостаточная вентиляцня, неустойчивость, сложность соединения перегородок, также отсутствие конструктивных условий для вывода племенных маток.

Целью изобретения является облегчение ухода за, пчелами и улучшение условий содержания пчелосемей.

Это достигается тем, что в улье для двухматочного содержания пчел, включанлцем установленные на подставке, снабженной перегородкой, несколько корпусов, разделенных также перегородками, часть корпусов выполнена разъемными и установлена с чередованием между цельными корпусами, а перегородки в корпусах и подставке выполнены перфорированными и закг-плены в них с помощью ог раничительных

668656

3 реек. Подставка имеет s нижней части каждого отделения продольные щели и решетки, установленные над ними, а верхняя кромка нижнего корпуса выполнена ступенчатой, причем все последующие корпуса имеют толщину стенок мень5 шую, чем у нижнего корпуса.

На фиг. 1 изображен предлагаемый улей, общий вид; на фнг. 2 — то же, виц сбоку; на фиг. 3 — отъемное дно улья; на фиг. 4 — вентиляционная клещеулавливающая подставка; íà 1р фиг. 5 — нижний корпус улья; на фит. 6 — половила второго корпуса со стороны разреза; на фиг. 7 - третий корпус; на фиг. 8 — целая надставка; на фиг. 9 — половина разъемной надставки сп стороны разреза; на фиг. 10 — рейка-заклацка; на фиг. 11 — рейка ограничительная; на фиг. 12 — разрез нижнего корпуса по линии перегпрпдки; на фиг. 13 — наружный уступ у вершины нижнего корпуса и его совмещение с обивочиой планкой вышестоящих частей улья. gp

Улей двухматочного содержания пчел состоит из отъемного дна 1, вентиляционной клешеулавливаюшей подставки 2, нижнего корпуса 3, второго корпуса 4, третьего корпуса 5, надставки разъемной 6, надставки цельной 7 и крыши 25

8.

Огьемное дно 1, скрепленное с брусьями 9, скреиляется с вентиляционной клещеулавливаю-.. шей подставкой 2 или с нижним корпусом 3 перевернутыми скрепами, крючки крторых кре- ЗО иятся с брусьями 9, а основы — с нижним корпусом. При установке вентиляционной клещеулавливаю|цей подставки добавляются проволочные тяжи, равные высоте подставки. Нижний корпус снабжен прилетными досками 10 и разделен < перфорированной перегородкой 11.

Вентиляционная клещеулавливающая подставка 2 разделена на два отделения глухой перегорпдкой. В каждом ее отделении параллельно дну, выполнены продольные щели, направленные в 4р одну сторону. Над вырезами в каждом отделении вставлены на небольшой. высоте от дна решетки, размер ячеек которых исключает проход ичел. Подставка обеспечивает эффективную вентиляиию в улье, а также служит для изоляции 45 пчел от лекарственных средств при обработке семей против клешей. Клещй при этом осыпаются с пчел и попадают на бумагу, вложенную на лио подставки через щелевидные вырезы.

Нижний корпус. 3 разделен перфорированной о перегородкой 11 на два отделения, в каждое из которых устанавливают от шести до восьми рамок. Каждое отделение имеет верхние 12 и нижние 13 летки. Корпус снабжен наружным вертикальным разделителем 14. На боковых сторонах корпуса закреплены неразгибающиеся скрепы 15, служащие для скрепления корпусов улвя при применении проволочной тяги 16, которая в верхней частил улья надевается на "акрепленкый на

4 крыше крючок 17. На боковых сторонах корпуса имеются также ручки 18 для переноски улья.

Второй корпус 4 состоит нз половин, снабжен в нижней части "юбкой" из планок 19, совпадающей с наружным уступом нижнего корпуса.

Каждая половина имеет леток 20, смещенный на боковой стороне к задней стенке.

Третий корпус 5 цельный, он снабжен, как и второй корпус, "юбкой" из планок, боковыми, смещенными назад летками, а также вентиляционным отверстием в задней стенке, закрытым решеткой.

Надставка разъемная 6 изготовлена по форме второго корпуса, а надставка цельная 7 — по форме третьего корпуса, но с вынимающейся перфорированной перегородкрй.

Крыша 8 плоская, имеет по торцам вентиляционные отверстия.

Рейка — закладка (см. фиг. 10) изготовлена по форме верхнего бруска рамки с подрезами по торцам. Она служит для регулирования теплового режима в улье, а также для создания глухих потолков при организации противороевых отводков.

Рейка ограничительная (см. фиг. 11) служит для плотного соединения перегородок корпусов улья. Она закрепляется в каждом корпусе в нижней его части, пазом вверх так, чтобы ее паз совпадал с вертикальными пазами корпуса и- надставки. На вставленную в корпус и надставку перфорированную перегородку свободно, но плотно устанавливается рейка ограничительная пазом вниз, заподлицо с плоскостью верхней части корпуса. Такая же рейка (может без паза) закрепляется но центру в верхней части третьего корпуса заподлицо с его плоскостью.

Формула изобретения

1. Улей.для двухматочного содержания пчел, включающий установленные на подставке, снабженной перегородкой, несколько корпусов, разделенных также перегородками, о т л и ч а юшийся тем, что, с целью облегчения ухода за пчелами и улучшения условий содержания пчелосемей, часть корпусов выполнена разъемными и установлена с чередованием между цельными корпусами, а перегородки в корпусах и. подставке выполнены перфорированными и закреплены в них с помощью ограничительных реек.

2. Улей по п. 1, отличающийся тем, что подставка имеет в нижней части каждого отделения продольные щели и решетки, установленные над ними.

668656

3. Улей н< и. 1,о»< л и ч а ю щ н и с я тем, что верхняя кромка нижнего корпуса выполнена ступенчатой, причем все последуюшие корпуса имеют толшину стенок меньшую, чем у нижнего корпуса.

Источники информации, принятые во внимание при экспертизе

1. Семененко А. Ф. Лвухматочное содержание пчел. М., Из-во Моск. обл. секции пчеловодства, 1974, 668656

Фиг. 8

Puz 7
