Головка для контактной точечной сварки

Патент 668794

Авторы

Иллюстрации

Показать все

Реферат

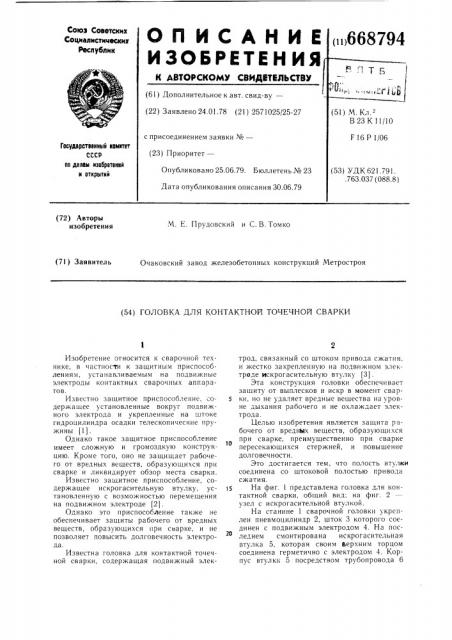

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИИЛЬСТВУ

I) (61) Дополнительное к авт. свид-вувЂ” (22) Заявлено 24.01.78 (21) 2571025(25-27 с присоединением заявки ¹â€” (23) ПриоритетвЂ”

Государственный каатет сссР па делам нзобретенкй н открытнй

Опубликовано 25.06.79. Бюллетень № 23

Дата опубликования описания 30.06.79 (72) Авторы изобретения

М. Е. Прудовский и С. В. Томко (7l) Заявитель

Очаковский завод железобетонных конструкций Метростроя (54) ГОЛОВКА ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ

Изобретение относится к сварочной технике, в частности к защитным приспособлениям, устанавливаемым на подвижные электроды контактных сварочных аппаратов.

Известно защитное приспособление, содержащее установленные вокруг подвижного электрода и укрепленные на штоке гидроцилиндра осадки телескопические пружины (1).

Однако такое защитное приспособление имеет сложную и громоздкую конструкцию. Кроме того, оно не зашишает рабочего от вредных вешеств, образующихся при сварке и ликвидирует обзор места сварки.

Известно защитное приспособление, содержащее искрогасительную втулку, установленную с возможностью перемещения на подвижном электроде (2).

Однако это приспособление также не обеспечивает защиты рабочего от вредных веществ, образующихся при сварке, и не позволяет повысить долговечность электрода.

Известна головка для контактной точечной сварки, содержаШая подвижный электрод, связанный со штоком привода сжатия, и жестко закрепленную на подвижном электроде искрогасительную втулку (3).

Эта конструкция головки обеспечивает зашиту от выплесков и искр в момент сварки, но не удаляет вредные вешества на уровне дыхания рабочего и не охлаждает электрода.

Целью изобретения является защита рабочего от вредных веществ, образующихся о при сварке, преимущественно при сварке пересекающихся стержней, и повышение долговечности.

Это достигается тем, что полость втулки соединена со штоковой полостью привода сжатия.

На фиг. 1 представлена головка для контактной сварки, общий вид: на фиг. 2 узел с искрогасительной втулкой.

На станине 1 сварочной головки укреплен пневмоцилиндр 2, шток 3 которого соединен с подвижным электродом 4. На последнем смонтирована искрогасительная втулка 5, которая своим верхним торцом соединена герметично с электродом 4. Корпус втулки 5 посредством трубопровода 6

668794

1а (р(<а!

Составитель Л. Комарова

Редактор Л. Народная Техред О. Луговая Корректор Ю. Макаренко

Заказ 3558!9 Тираж 122) Подписное

ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4)5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4,l liII(II с(I Ill: (Ii.(п>ой полость(о 7 пневмоI I,! I, i I I I I. I P «I

11«I T«IIIIIII(. h сT«II(OH,1 II также возд lltный клапан 8, соединенный трубопроводом 9 с пневмоцилпндром 2. На станине 1

Il03, подвижным электродом 4 укреплен неподвижный электрод 10.

Г1осле укладки свариваемого изделия 11 между электродами 4 и 10 включается воздушный клапан 8 и воздhx по трубопроводу 9 подается в пневмоцплиндр 2. Шток 3 вместе с подвижным электродом 4 перемещается вниз до контакта с изделием 11.

Одновременно со сваркой изделия 11 воздух пз (птоковой полости 7 пневмоцилиндр„I 2 iio трубопроводу 6 поступает в полость пскрогасптельпой втулки 5. При этом искры и вредные вещества, образующиеся при сварке, отводятся потоком воздуха вниз.

В результате концентрация пыли и вредных веществ на уровне органов дыхания рабоч lo резко уменьшается, полностью исключается попадание искр в глаза работающего, что позволяет отказаться от использования загцитных очков. Кроме того, за счет оборудования электродов 4 и 10 сжатым воздухом создается дополнительное (

Формула изобретения

Головка для контактной точечной сварки, содержащая электрод, связанный со штоком привода сжатия, и жестко закрепленную Hd подвижном электроде искрогасительную втулку, отличающаяся тем, что, 10 с целью защиты рабочего от вредных вен(еств, образующихся при сварке, преимущественно пересекающихся стержней, и повышения долговечности электрода, полость втулки соединена со штоковой полостью привода сжатия.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство С((Р № 231040, кл. F 16 Р 1,(06, 1964.

2. Авторское свидетельство СССР

Х< 79647, кл. В 23 К 1 10, 1969.

3. Г1атент Великобритании № 1096674, кл. 1 2 J, 1967.
