Реферат

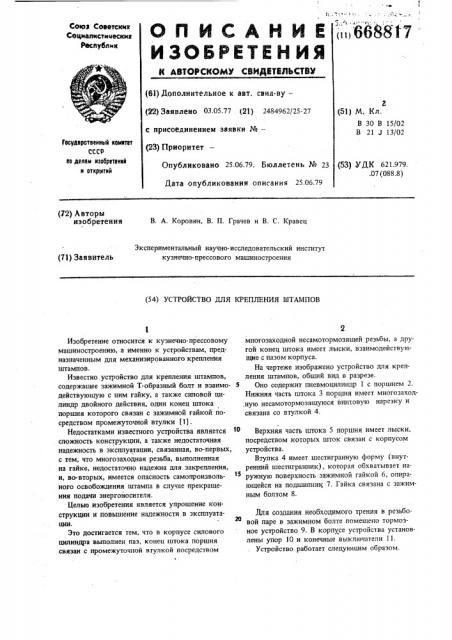

Союз Советски» социалистических

Республик <1и668817 (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.05.77 (21) 2484962/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 30 В 15/02

В 21 J 13/02

Государстоеииый иоьетет

СССР оо делам изооретеиий и открытий

Опубликовано 25.06.79. Бюллетень № 23

Дата опубликовании описания 25.06.79 (53) УДК 621.979. .07 (088.8) (72) Авторы изобретения !

В. А. Коровин, В. П. Грачев и В. С. Кравец

Экспериментальный научно- исследовательский институт кузнечно- прессового машиностроения (73) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ШТАМПОВ

Изобретение относится к кузнечно-прессовому машиностроению, а именно к устройствам, предназначенным для механизированного крепления штампов.

Известно, устройство для крепления штампов, содержащее зажимной Т-образный болт и взаимодействующую с ним гайку, а также силовой цилиндр двойного действия, один конец штока поршня которого связан с зажимной гайкой посредством промежуточной втулки (1}.

Недостатками известного устройства является сложность конструкции, а также недостаточная надежность в эксплуатации, связанная, во-первых, с тем, что многозаходная резьба, выполненная на гайке, недостаточно надежна для закрепления, и, во-вторых, имеется опасность самопроизвольного освобождения штампа в случае прекращения подачи энергойосителя.

Целью изобретения является упрощение конструкции и повышение надежности в эксплуатации.

Это достигается тем, что в корпусе силового цилиндра выполнен паз, конец штока поршня связан с промежуточной втулкой посредством

1 многозаходной несамотормозящей резьбы, а другой конец штока имеет лыски, взаимодействующие с пазом корпуса.

На чертеже изображено устройство для крепления штампов, общий вид в разрезе.

Оно содержит пневмоцилиндр 1 с поршнем 2.

Нижняя часть штока 3 поршня имеет многозаход,ную несамотормозящуюся винтовую нарезку и связана со втулкой 4.

Верхняя часть штока 5 поршня имеет лыски, посредством которых шток связан с корпусом устройства.

Втулка 4 имеет шестигранную форму (внутренний шестигранник), которая обхватывает на15 ружную поверхность зажимной гайкой 6, опирающейся на подшипник 7. Гайка связана с зажимным болтом 8.,Пля создания необходимого трения в резьбовой паре в зажимном болте помещено тормозное устройство 9. В корпусе устройства установлены упор 10 и конечные выключатели 11.

Устройство работает следуюшим образом.

668817

При зажиме штампа воздух от пневмосети EIo каналу подается в верхнюю полость пневмоцилиндра 1, .поршень 2 опускается.

По мере опускания вниз нижний конец штока 3 по резьбе вворачивается в специальную втулку 4. В связй с тем, что верхний конец штока 5 имеет лыски, удерживающие поршень от проворота, лри движении поршня вниз будет. вращаться втулка 4. Для уменьшения трения при вращении втулка опирается на ш иковый подшипник 7. При вращении втулки 4 вращается зажимная гайка 6, наворачиваясь на зажимной болт 8, втягивает его и осуществляет зажим.

При зажиме в первоначальный момент за счет трения, создаваемого тормозным устройством 9, о зажимной болт поворачивается на 90 до упора

10, перекрывая паз под цтамповой плиты. При дальнейшем вращении гайки 6 происходит затяжка штампа. Величина крутящего момента, в который происходит зажатие штампа, определяется полезной плошадью поршня, давлением воздуха и средним диаметром резьбы.

После зажима штампа воздух сбрасывается из полости пневмоцилиндра, так как штамп удерживается в зажатом положении соединением болт

8 — гайка 6 и дополнительный энергоноситель не требуется. Нижнее положение поршня при зажиме штампа служит замком. Однако для предотвра4 щения возможного разжима штампа в процессе работы при случайной подаче воздуха в нижнюю полость пневмоцилиндра предусмотрена электроблокировка, осуществляемая конечными выключателями 11.

Аналогично происходит и разжим. Только при этом воздух подается в нижнюю полость пневмо. цилиндра.

Формула изобретения

i o Устройство для крепления штампов преимущественно к ползуну пресса, содержащее зажимной

Т-образный болт и взаимодействующую с ним гайку, а также силовой цилиндр двойного действия, один конец штока поршня которого связан с за1S жимной гайкой посредством промежуточной втулки, о тл ича юще ес я тем, что, с целью упрощения конструкции и повышения надежности в эксплуатации, в корпусе силового цилиндра выполнен паз, конец штока поршня связан с промеро жуточной втулкой посредством многозаходной несамотормозящей резьбы, а другой конец штока имеет лыски, взаимодействующие с пазом корпуса.

Источники информации, принятые во внима25 ние при экспертизе

1. Заявка Р 2057245, кл. В 30 В 15/02, 30.08.74, по которой принято решение о выдаче авторского свидетельства, 668817
