Электрическая печь для получения связанного азота из воздуха (патент 6690)
Электрическая печь для получения связанного азота из воздуха (патент 6690)
Электрическая печь для получения связанного азота из воздуха (патент 6690)
Показать все

Реферат



Мо б690

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

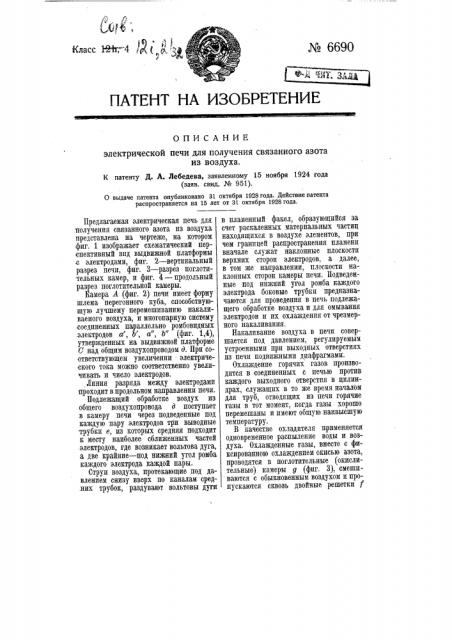

ОПИСАНИЕ электрической печи для получения связанного азота из воздуха.

К патенту Д. А. Лебедева, заявленному 15 ноября 1924 года (ваяв. свид. № 95Ц.

0 выдаче патента опубликовано 31 октября 1928года. Действие патента распространяется на 15 лет от 31 октября 1928 года.

Предлагаемая электрическая печь для получения связанного азота из воздуха представлена на чертеже, на котором фиг. 1 изображает схематический перспективный вид выдвижной платформы с электродами, фиг. 2 — вертикальный разрез печи, фиг. 3 †разр поглотительных камер, и фиг. 4 — продольный разрез поглотительной камеры.

Камера А (фиг. 2) печи имеет форму шлема перегонного куба, способствующую лучшему перемешиванию накаливаемого воздуха, и многопарную систему соединенных параллельно ромбовидных электродов a, b, а", Ь" (фиг. 1,4), утвержденных на выдвижной платформе

С над общим воздухопроводом д. При соответствующем увеличении электрического тока можно соответственно уведичивать и число электродов.

Линия разряда между электродами проходит в продольном направлении печи.

Подлежащий обработке воздух из общего в оздухопров ода д поступает в камеру печи через подведенные под каждую пару электродов три выводные трубки е, из которых средняя подходит к месту наиболее сближенных частей .электродов, где возникает вольтова дуга, а две крайние — под нижний угол ромба каждого электрода каждой пары.

Струи воздуха, протекающие под давлением снизу вверх по каналам сред.них трубок, раздувают вольтовы дуги в пламенный факел, образующийся за счет раскаленных материальных частиц находящихся в воздухе элементов, при чем гранпцей распространения пламени вначале служат наклонные плоскости верхних сторон электродов, а далее, в том же направлении, плоскости наклонных сторон камеры печи. Подведенные под нижний угол ромба каждого электрода боковые трубки предназначаются для проведения в печь подлежащего обработке воздуха и для омывания электродов и их охлаждения от черезмерного накаливанпя.

Накаливание воздуха в печи совершается под давлением, регулируемым устроенными при выходных отверстиях из печи подвижными диафрагмами.

Охлаждение горячих газов производится в соединенных с печью против каждого выходного отверстия в цилиндрах, служащих в то же время началом для труб, отводящих из печи горячие газы в тот момент, когда газы хорошо перемешаны и имеют общую наивысшую температуру.

В качестве охладителя применяется одновременное распыление воды и воздуха. Охлажденные газы, вместе с фиксированною охлаждением окисью азота, проводятся в поглотительные (окислительные) камеры д (фиг. 3), смешиваются с обыкновенным воздухом и пропускаются сквозь двойные решетки f с прослойкою из стеклянной (асбестовой) ваты, смачиваемой распыленной водою, с которою образовавшаяся двуокись азота соединяется и образует азотную кислоту.

Предмет патента.

1. Электрическая печь для получения связанного азота из воздуха, обрабатываемого помощью нескольких параллельно включенных электрических дуг, образованных между рогообразно расходящимися вверх и вниз электродами, отличающаяся применением нескольких пар друг возле друга расположенных электродова, Ь, а", Ь" и т. д. (фиг.1и4) ромбовидной формы, укрепленных на выдвижной платформе С над общим воздухопроводом д, снабженным полуторным по числу пар электродов количеством выводных трубок е, назначенных для введения в печь воздуха, необходимого для раздувания дуги и обработки его, как реакционного . материала (фиг. 1 и 2).

2. При указанной в п. 1 электрической печи применение поглотительных камер с двойными решетками, имеющими прослойку из стеклянной ваты.

В. Т.
