Устройство для пробивки скважин в грунте

Устройство для пробивки скважин в грунте

Иллюстрации

Показать все

Реферат



с в < ;av, нан ч . гюхннчес,.ая

: ii:ото„",a M Qp

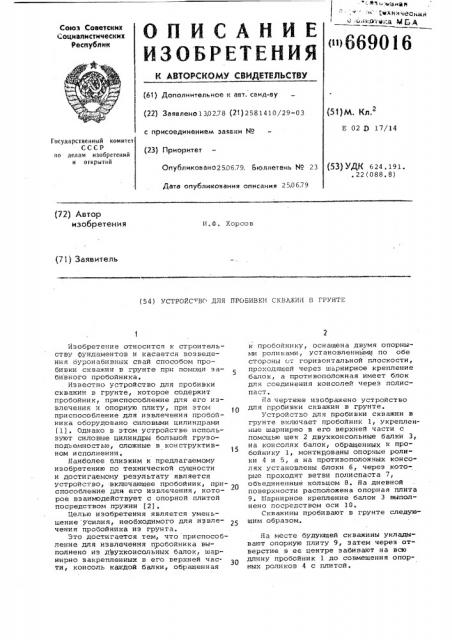

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заяалено130278 (21) 2581410/29-03

<оюа Советскнк г оцналнстнческнх

Республик р>669016

«5г)м 2

E 02 9 17/14 с присоединением замки Ио

Государственный комнтет

СССР по делам наобретеннй н огкрыгнй (23) Приоритет (53) УДК б24.191. . 22! 088. 8) Опубликоаано250б.79. Бюллетень М9 23

Дата опубггиковаиия описания 25.0б.79 (72) Автор изобретения

И, Ф. Хорсов (7) ) Заявитель (54) УСТРОЙС ВС ДЛЯ ПРОВИВКИ СКВАЖИН В ГРУНТЕ

Изобретение относится к строительству фундаментов и касается возведения буронабивных свай способом пробивки скважин в грунте пои помощи за5 бивного пробойника, Известно устройство для пробивки скважин в грунте, которое содержит пробойник, приспособление для его извлечения и опорную плиту, при этом приспособление для извлечения пробойника оборудовано силовыми цилиндрами (1). Однако в этом устройстве используют силовые цилиндры большой грузоподъемностью, сложные в конструктив» ном исполнении.

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является устройство, -включающее пробойник, приспособление для его извлечения, которое взаимодействует с опорной плитой посредством пружин (2), Целью изобретения является уменьшение усилия, необходимого для извлечения пробойника из грунта.

Это достигается тем, что приспособление для извлечения пробойника выполнено иэ д ухконсольных балок, шарнирно закрепленных в его верхней части, консоль каждой балки, обращенная к пробойнику, оснащена двумя опорными роликами, ус — àíîâëåííûìè по обе стороны о". горизон-.àëüíîé плоскости, проходящей через шарнирное крепление балок, а противоположная имеет блок для ". îåäèíåíè:.ÿ ко. нсолей .через полиспаст, На чертеже изображено устройство для гробивки скважин в грунте, Устройство для пробивки скважин в грунте включает пробойник 1, укрепленные шарнирно в его верхней части с помощью щек 2 двухконсольные балки 3, на консолях балок, обращенных к пробойнику 1, монтированы опорные ролики 4 и 5, а на противоположных консолях установлены блоки б, через которые проходят ветви полиспаста 7, объединенные кольцом 8. На дневной поверхности расположена опорная плита

9. Шарнирное крепление балок 3 выполнено посредством оси 10, Скважины пробивают в грунте следующим образом.

На месте будующей скважины укладывают опорную плиту 9, затеи через отверстие в ее центре забивают на всю длину пробойни к 1 до совмещен и я опорных роли ко в 4 с пли той .

669016

Формула изобретения

) Составитель Л. Черепенкина рвлвкто е. Полиоковв текрел л. влрвровв корректоР и: ееивик

Заказ 3598/21 Тираж 776

ЦНИИ ПИ Государственного комитета СССР по делам изобретений и отвсрытий

113035, Иосква, Ж-35 Раушская наб., д. 4/5

Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

После этого пробойник 1 извлекают из скважины усилием подъемного механизма, приложенного к кольцу 8. Двухконсольные балки 3 поворачиваются относительно оси 10 и ролики 4 и 5 поочередно взаимодействуют с плитой 9, в результате этого пробойник 1 освобождается от заклинивания и его полностью извлекают из скважины.

Устройство для пробивки скважин в грунте значительно уменьшает подъемное усилие и з влечения пробойника из грунта, что дает возможность использовать подъемные механизмы меньшей грузоподъемности.

Устройство для пробивки скважин в грунте, включающее пробойник, приспо- 20 собление для его извлечения из грунта и опорную плиту, о т- л и ч а ющ е е с я тем, что, с целью уменьшения Усилия, необходимого для извлечения пробойника, приспособление для извлечения пробойника выполнено из двухконсольных балок, шарнирно эакреппенных в его верхней части, консоль каждой балки, обращенная к пробойнику, оснащена двумя опорными роликами, установленными по обе стороны от горизонтальной плоскости, проходящей через шарнирное крепление балок, а противоположная имеет блок для соединения консолей через полиспаст.

Источники информации, принятые во внимание при экспертизе

1. Косоруков И.И, Свайные работы„

N. Высшая школа, 1974, с. 107108.

2. Авторское свидетельство СССР рр 340740, кл. E 02 33 17/142, 1963.
