Химически стойкий пол

Химически стойкий пол

Иллюстрации

Показать все

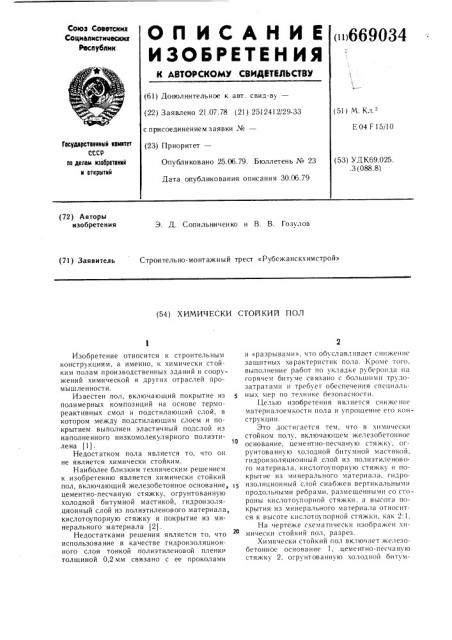

Реферат



(72) Авторы изобретения

Э. Д. Сопильничен ко и В. В. Гозулов

Строительно-монтажный трест «Рубежанскхимстрой» (71) Заявитель (54) ХИМИЧЕСКИ СТОЛ КИ Л ПОЛ

Изобретение относится к строительным конструкциям, а именно, к химически стойким полам производственных зданий и сооружений химической и других отраслей промышленности.

Известен пол, включающий покрытие из полимерных композиций на основе термореактивных смол и подстилающий слой, в котором между подстилающим слоем и покрытием выполнен эластичный подслой из наполненного низкомолекулярного полиэтилена (1).

Недостатком пола является то, что он не является химически стойким.

Наиболее близким техническим решением к изобретению является химически стойкий пол, включающий железобетонное основание, 15 цементно-песчаную стяжку, огрунтованную холодной битумной мастикой, гидроизоляционный слой из полиэтиленового материала, кислотоупорную стяжку и покрытие из минерального материала (2).

Недостатками решения является то, что использование в качестве гидроизоляционного слоя тонкой полиэтиленовой пленки толщиной 0,2 мм связано с ее проколами и «разрывами», что обуславливает снижение защитных характеристик пола. Кроме того, выполнение работ по укладке рубероида на горячем битуме связано с большими трудозатратами и требует обеспечения специальных мер по технике безопасности.

Целью изобретения является снижение материалоемкости пола и упрогцение его конструкции.

Это достигается тем, что в химически стойком полу, включающем железобетонное основание, цементно-песча ную стяжку, огрунтованную холодной битумной мастикой, гидроизоляционный слой из полиэтиленового материала, кислотоупорную стяжку и 10крытие из минерального материала, гидроизоляционный слой снабжен вертикальными продольными ребрами, размещенными со стороны кислотоупорной стяжки, а высота покрытия из минерального материала относится к высоте кислотоупорной стяжки, как 2:1.

На чертеже схематически изображен химически стойкий пол, разрез.

Химически стойкий пол включает железобетонное основание I, цементно-песчаную стяжку 2, огрунтованную холодной битум669034

Формула изобретения

Составитель О. Гончарова

Редактор А. Морозова Техред О. Луговая Корректор Н. Стен

Заказ 3616/22 Тираж 810 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

3 ной мастикой 3, и П-образные профилнрованные полиэтиленовые листы 4 г«1дроизоляционного слоя с уложенным на него посредством кислотоупорной стяжки 5 покрытием 6 из минерального материала.

Использование изобретения позволит снизить трудозатраты при изготовлении полов до 1,2 чел/час на 1 м и уменьшить материалоемкость íà 20%, что обеспечит снижение их себестоимости на 50%.

Химически стойкий пол, включающие железобетонное основание, цементно-песчаную стяжку, огрунтованную холодной битумной мастикой, гидроизоляционный слой из иолиэтилеli(i«H)«o матс ill«Klа, кислот<7упор« .ю стяжку и покрыл иг пз .:инерального материала, отлича«ощипе» тем, что с >«елью снижения материалоемкости «1«7г«а и упроЩЕНИЯ ЕГО КОНСТРУКЦИИ, ГIIJPOII:7ОЛЯЦИоННЫй слой снабжен вертикальными ««1;7д<. льнымн

5 ребрами, размещенными со стороны кислотоi «I O p HO H с т я ж к и, 7 B h I C Ol а «I OK p «>I T I I «I I I 3 м «1 «1 с рального материала относится к высоте кислотоупорной стяжки, как 2:1.

10 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство ¹ 4811781, кл. Е 04 F 15/12, 1975.

2. Болалаев Г. А. и др. За«««ита с«роительных конструкций от Koppo3IIII М., Стройиздат, 1966, с. 122.
