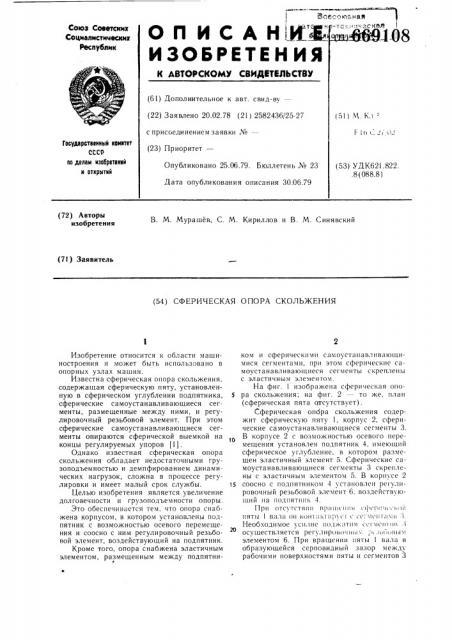

О П И С А Ы!И"Ж"

ИЗОБРЕТЕ Ы ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву— (22) Заявлено 20.02.78 (2! ) 2582436/25-27 с присоединением заявки № (23) Приоритет—

М. Кл!

> t> . !, i!

Государственный комктет

СССР оо делам нзооретеннй н открытей

Опубликовано 25.06.79. Бюллетень № 23

Дата опубликования описания 30.06.79 (53) УДК62!.822..8 (088.8) (72) Авторы изобретения

В. М. Мурашев, С. М. Кириллов и В. М. Синявский (71) Заявитель (54) СФЕРИЧЕСКАЯ ОПОРА СКОЛЬЖЕНИЯ

Изобретение относится к области машиностроения и может быть использовано в опорных узлах машин.

Известна сферическая опора скольжения. содержащая сферическую пяту, установленную в сферическом углублении подпятника, сферические самоустанавливающиеся сегменты, размещенные между ними, и регулировочный резьбовой элемент. При этом сферические самоустанавливающиеся сегменты опираются сферической выемкой на концы регулируемых упоров (!).

Однако известная сферическая опора скольжения обладает недостаточными грузоподъемностью и демпфированием динамических нагрузок, сложна в процессе регулировки и имеет малый срок службы.

Целью изобретения является увеличение долговечности и грузоподъемности опоры.

Это обеспечивается тем, что опора снабжена корпусом, в котором установлены подпятник с возможностью осевого перемещения и соосно с ним регулировочный резьбовой элемент, воздействующий на подпятник.

Кроме того, опора снабжена эластичным элементом, размещенным между подпятником и сферическими самоустанавливающимися сегментами, при этом сферические самоустанавливаю>циеся сегменты скреплены с эластичным элементом.

На фиг. изображена сферическая опо5 ра скольжения; на фиг. 2 то же, план (сферическая пята отсутствует).

Сферическая опдра скольжения содержит сферическую пяту 1, корпус 2, сферические самоустанавливающиеся сегменты 3.

В корпусе 2 с возможностью осевого перемешения установлен подпятник 4, имеюший сферическое углубление, в котором размещен эластичный элемент 5. Сферические самоустанавливающиеся сегменты 3 скреплены с эластичным элементом 5. В корпусе 2 !

5 соосно с подпятником 4 установлен регулировочный резьбовой элемент 6, воздействующий на подпятник 4.

При отсутствии ври п!с!!и» !!>«1>>1>! !. >и пяты Вал 2 он кО»1 111 11pi « l «««» 1«!1 Г>! 1!! >.

Необходимое усилие поджатия с«1м«11!»>в 3

20 осуществляется регулиров >чны м;..!!»>1>в1,1м элементом 6. При вращении пяты вала в образующейся серповидный зазор между рабочими поверхностями пяты и сегментов 3

669108

Форлула изобретения фиг.1 фиг Z

Составитель Г. Колтангок

Редактор Л. Народная Техред О. Луговая Корректор В. Синицкая

Заказ 3633/27 Тираж 1138 Подписное

ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П П П «Патент», г. Ужгород, ул. Проектная, 4 затягивается смазка, пята 1 всплывает на пленке смазки. В образовавшемся зазоре устанавливается гидродинамическое давление, уравновешивающее внешнюю нагрузку.

Наличие в конструкции опоры эластичного элемента 5 обеспечивает самоустановку сферических сегментов 3.

Изобретение позволяет увеличить грузоподъемность и долговечность опоры.

1. Сферическая опора скольжения, содержащая сферическую пяту, установленную в сферическом углублении подпятника, сферические самоустанавливающиеся сегменты, размещены между ними, и регулировочный рсзьбовой элемент, отличающаяся тем, что, с целью увеличения долговечности и грузоподъемности, она снабжена корпусом, в котором установлены подпятник с возможностью осевого перемегцения и соосно с нпм ре5 гулировочный резьбовой элемент, воздействующий на подпятник.

2. Опора по п. 1, отличаюцаяся тем. что она снабжена эластичным элементом, размещенным между подпятником и сферическими самоустанавливающимися сегментами, нри

<о этом сферические самоустанавливающиеся сегменгы скреплены с эластичным элементом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Х 406047, кл. F 16 С 17 08, 1971.
