Способ контроля качества горения

Способ контроля качества горения

Иллюстрации

Показать все

Реферат



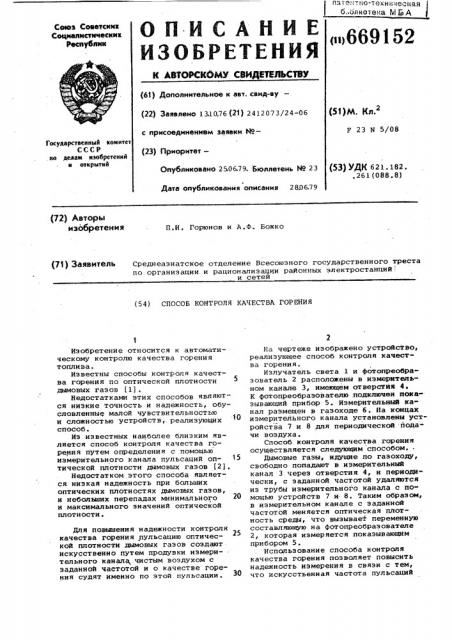

Союз Сееетсиик

С жлистичесник

Республик ац669152 (61) Дополнительное к авт. свид-ву— (22) Заявлено 131076 (21) 2412073/24-06 с присоединением заявки Йо(23) Приоритет—

Р1)м К„г

F 23 N 5/08

Государственный коиитет

СССР.ио делам изобретений и открытий (53) УДК 621.182. .261 (088.8) Опубликовано 2506.79- Бюллетень Йо 23

Дата опубликования описания 2806.79 (72) Авторы изобретеиий

П.И. Горюнов и A.Ф. Божко (71} Эдйвитель среднеазиатское отделение Всесоюэного государственного треста ко организации и рационалиэацни районных электростанций и сетей (54) СПОСОБ КОНТРОЛЯ КАЧЕСТВА ГОРЕНИЯ

Для повышения надежности контроля качества горения пульсацию оптической плотности дымовых газов создают искусственно путем продувки измерительного канала, чистым воздухом с заданной частотой и о качестве горения судят именно по этой пульсации.

Изобретение относится к автоматическому контролю качества горения топлива.

Известны способы контроля качества горения по оптической плотности дымовых газов tl).

Недостатками этих способов являют" ся низкие точность и надежность, обусловленные малой чувствительностью и сложностью устройств реализующих способ.

Из известных наиболее близким является способ контроля качества горения путем определения с помощью измерительного канала пульсаций оптической плотности дымовых газов (2), Недостатком этого способа является низкая надежность при больших оптических плотностях дымовых газов, и Небольших перепадах минимального и максимального значений оптической плотности.

На чертеже изображено устройство, реализующее способ контроля качества горения.

Излучатель света 1 и фотопреобраэователь 2 расположены в измерительном канале 3, имеющем отверстия 4, К фотопреобразователю подключен показывающий прибор 5. Измерительный канал размещен в гаэоходе б. На концах измерительного канала установлены устройства 7 и 8 для периодической йодачи воздуха.

Способ контроля качества горения осуществляется следующим способом.Дымовые газы, идущие по газоходу, свободно попадают в измерительный канал 3 через отверстия 4, и периодически, с заданной частотой удаляются иэ трубы измерительного канала с по.мощью устройств 7 и- 8. Таким образом, в измерительном канале с заданной частотой меняется оптическая плотность среды, что вызывает переменную составляющую на фотопреобраэователе

2, которая измеряется показывающим прибором 5.

Использование способа контроля качества горения позволяет повысить надежность измерения в связи с тем, что искусственная частота пульсаций

152

Формула изобретения

Составитель К. Аксенов

Редактор T. Шергова Техред о, Андрейко КорректорО.Билак, Заказ 3637/29

Тираж 648 Подписное

ЦИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/S

Филиал ППП Патент, г. Ужгород, ул . Проектная, 4

3 669 не зависит от режимов работы и места установки измерительного канала и сохраняется при больших плотностях дымовых газов.

Способ контроля качества горени я путем определения с помощью измерительного канала пульсаций оптической плотности дымовых газов, о т л и — 30 ч ающи и с я тем, что, сцелью

4 повышения надежности, пульсацию оптической плотности дымовых газов создают искусственно путем продувки измерительного канала чистым воздухом с заданной частотой и о качестве горения судят именно по атой пульсации.

Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

Р 411275, кл. P 23 И 5/00, 1972.

2. Авторское свидетельство СССР

Р 383968, кл. F 23 N 5/08, 1971.
