Устройство контроля пламени в камере сгорания водонагревателя

Устройство контроля пламени в камере сгорания водонагревателя

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

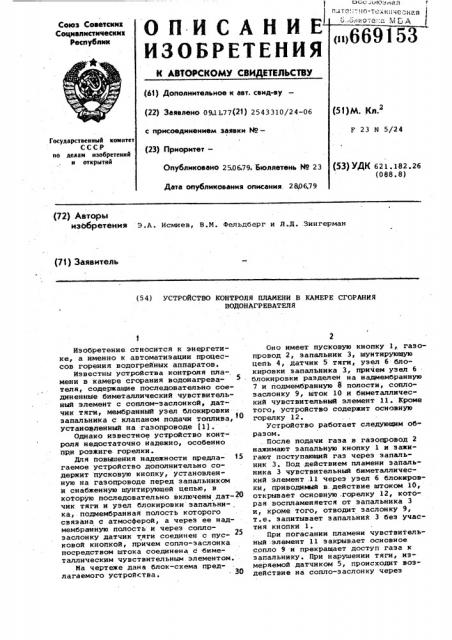

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (И) Дополнительное к авт. саид-ву (22) Заявлено 0911.77(21) 2543310/24-06 с присоединением заявки HP— (23) Приоритет—

Государственный комитет

СССР ио деяам изобретений и открытий

Опубликовано 25.06.79. Бюллетень йо 23

Дата опубликования описания. 2806.79

{72) Авторы

ИЗОбрЕТЕНИя Э.A. Исмиев, В.М. Фельдберг и Л.Д. Зингерман

{71} Заявитель (54) УСТРОЙСТВО КОНТРОЛЯ ПЛАМЕНИ В КАМЕРЕ СГОРАНИЯ

ВОДОНАГРЕВАТЕЛЯ

Изобретение относится к энергетике, а именно к автоматизации процессов горения водогрейных аппаратов.

Известны устройства контроля пламени в камере сгорания водонагрева« теля, содержащие последовательно соединенные биметаллический чувствительный элемент с соплом-заслонкой, датчик тяги, Мембранный узел блокировки запальника с клапаном подачи топлива, 1О установленный на газопроводе (1> .

Однако известное устройство контроля недостаточно надежно, особенно при роэжиге горелки. для повышения надежности предла- 15 гаемое устройство дополнительно содержит пусковую кнопку, установленную на газопроводе перед запальником и снабженную шунтирующей цепью, в которую последовательно включены дат-20 чик тяги и узел блокировки эапальника, подмембранная полость которого связана с атмосферой, а через ее надмембранную полость и через соплоэаслонку датчик тяги соединен с пус25 ковой кнопкой, причем сопло-заслонка посредством штока соединена с биметаллическим чувствительным элементом.

На чертеже дана блок-схема предлагаемого устройства.

Оно имеет пусковую кнопку 1, газопровод 2, запальник 3, шунтирующую цепь 4, датчик 5 тяги, узел 6 блокировки запальника 3, причем узел 6 блокировки разделен на надмембранную

7 и подмембранную 8 полости, соплозаслонку 9, шток 10 и биметаллический чувствительный элемент 11. Кроме того, устройство содержит основную горелку 12.

Устройство работает следующим об» разом.

После подачи газа в газопровод 2 нажимают запальную кнопку 1 и зажигают поступающий гаэ через запальник 3. Под действием пламени эапальника 3 чувствительный биметаллический элемент .11 через узел 6 блокировки, приводимай в.действие штоком 10, открывает основную .горелку 12, которая воспламеняется от эапальника 3 и, кроме того, отводит заслонку 9, т.е. эапитывает запальник 3 беэ участия кнопки 1.

При погасании пламени чувствительный:элемент 11 закрывает основное сопло 9 и прекращает доступ газа к занальнику. При нарушении тяги, измеряемой датчиком 5, происходит воздействие на сопло-заслонку через

Формула изобретения

Составитель К. Роганов

Редактор Т. Шагова Техред О, Андрейко Корректор O. Ковинская

Заказ 3637/29

Тираж 648 Подписное

ЦЫИИПИ Государственного. комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

3 подмембранную полость 8, что приводит к закрытию основной горелки 12.

Таким образом, устройство обеспечивает повышение надежности, так как предотвращает доступ газа при нарушении тяги или погасании пламени.

Устройство контроля пламени в камере сгорания водонагревателя, содержащее последовательно соединенные биметаллический чувствительный элемент с соплом-заслонкой, датчик тяги мембранный узел блокировки эапальника с клапаном подачи топлива, установленный на газопроводе, о т л ичающеес я тем, что, сцелью

669153 4 повышения надежности, устройство дополнительно содержит пусковую кнопку установленную на газопроводе перед запальником и снабженную шунтируюшей цепью, в которую последовательно включены датчик тяги и узел

5 блокировки запальника, подмембранная полость которого связана с атмосферой, а через ее надмембранную полость и через сопло-заслонку датчик тяги соединен с пусковой кнопкой, причем

10 сопло-заслонка посредством штока соединена с биметаллическим чувствительным элементом..

Источники информации, принятые во внимание при экспертизе

16 1. Авторское свидетельство СССР

Р 380915 Р 23. N 5/04, 1970.
