Прибор для измерения нагрузки на нажимные валики вытяжных приборов текстильных машин

Прибор для измерения нагрузки на нажимные валики вытяжных приборов текстильных машин

Иллюстрации

Показать все

Реферат



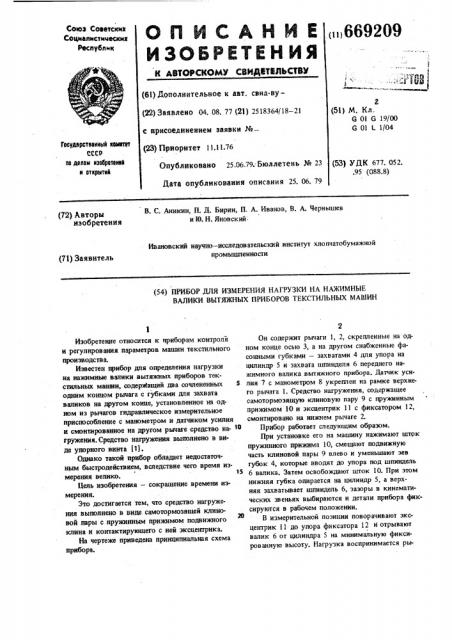

Союз Советских

Соцкалыстнческих

Ислублнк

2 (51} М. Кл.

G 01 G 19/00

G 01 1 1/04

Гоеударставнньа квинтет

СССР ва делам нзобрвтвннй н вткрытнй

Опубликовано 25.06.79. Бюллетень № 23 (53) УДК 677. 052. .95 (088.8) Д,ата опубликования описания 25. 06. 79

В. С. Аникии, И. 3. Бирин, П. А. Иванов, В. А. Чернышев и В. Н. Яновский (72) Авторы изобретения

Ивановскю научно — исследовательский институт хлопчатобумажной цромышленности (7l) Заявитель (54) ПРИБОР ДЛЯ ИЗМЕРЕНИЯ НАГРУЗКИ НА НАЖИМНЫЕ

ВАЛИКИ ВЫТЯЖНЫХ ПРИБОРОВ ТЕКСТИЛЬНЫХ МАШИН

Изобретение относится к приборам контроля и регулирования параметров машин текстильного производства.

Известен прибор для определения нагрузки на нажимные валики вытяжных приборов текстильных машин, содержащий два сочлененных 5 одним концом рычага с губками для захвата валиков на другом конце, установленное на одном из рычагов гидравлическое измерительное приспособление с манометром и датчиком усилия и смонтированное на другом рычаге средство на- т гружения. Средство нагружения выполнено в виде упорного винта (1}.

Однако такой прибор обладает недостаточным быстродействием, вследствие чего время измерения велико. тз

Цель изобретения — сокращение времени измерения.

Это достигается тем, что средство нагружения выполнено в вида. самотормозящей клиновой нары с пружинным прижимом подвижного клина и контактирующего с ней эксцентрика

На чертеже приведена принципиальная схема прибора.

Он содержит рычаги 1, 2, скрепленные на одном конце осью 3, а на другом снабженные фасоннымн губками — захватами 4 для упора на цилиндр 5 и захвата шпинделя 6 переднего нажнмного валика вьпяжного прибора. Датчик усилия 7 с манометром 8 укреплен на рамке верхнего рычага 1. Средство нагруження, содержащее самотормозящую клиновую пару 9 с пружинным прижимом 30 и эксцентрик 11 с фиксатором 12, смонтировано на нижнем рычаге 2

Прибор работает следующим образом.

При установке его на машину нажимают шток пружинного прижима 10, смещают подвижную часть клиновой пары 9 влево н уменьшают зев губок 4, которые вводят до упора под шпиндель

6 валика. Затем освобождают шток 10. При этом нижняя губка опирается на цилиндр 5, а верхняя захватывает шпиндель 6, зазоры в кинематическнх звеньях выбираются и детали прибора фиксируются в рабочем положении.

В измерительной поэицин поворачивают экс центрик 11 до упора фиксатора 12 и отрывают валик 6 от цилиндра 5 на минимальную фиксированную высоту. Нагрузка воспринимается ры669209

Формула изобретения

Составитель Г. Новикова

Техред О,Андрейко Корректор Г. Назарова

Редактор А. Бер

Заказ 3646/32

Тираж 765 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раущская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 чагами 1, 2 и через детали 9, 11 средства нагружения передается датчику усилия 7. Ее считывают и при необходимости регулируют по манометру 8.

Отрыв валика 6 от цилиндра 5 вытяжного прибора осуществляют на фиксированную высоту, минимально превышающую величину упругой деформации эластичной муфточки, что исключает ее влияние на показания прибора, Поскольку удаление объекта от рабочего положения постоянно, то вносимая ошибка в значительной мере ликвидируется при тарировке.

Прибор для измерения нагрузки на нажимные валики вытяжных приборов текстильных

4 машин, содержащий два сочлененных одним концом рычага с губками для захвата валиков на другом конце, установленное на одном из рычагов гидравлическое измерительное приспособление с манометром и датчиком усилия и смонтированное на другом рычаге средство нагружения, отличающийся тем, что, с целью сокращения времени измерения, средство нагружения выполнено в виде самотормозящей клиновой пары с пружинным прижимом подвижного клина и контактирующего с ней эксцентрика.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Х 16 266, кл. G 01 G 19/00, 1964.
