Реферат

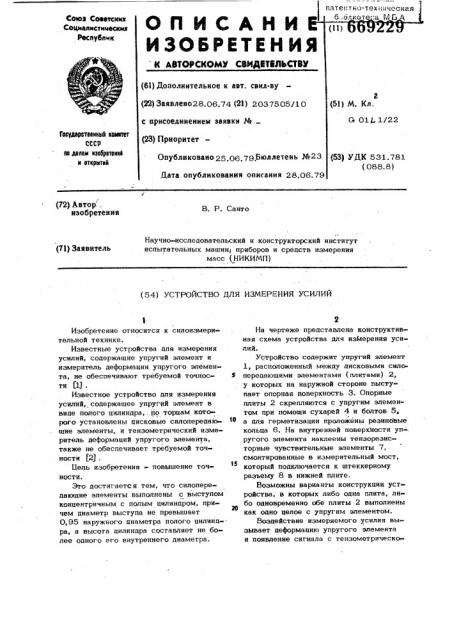

Сокза СОветских

Социалистических

Ресяубпмк

ОП ИСАНИ

ИЗОБРЕТЕН И

Н АВТОРСКОМУ СВИДЮТЙЛЬСТВ (6!) Дополнительное к авт. свил-ву (22) Заявлено28.06.74 (21) 20Э7505Л0 с присоединением заявки № (23) Приоритет

Опубликовано 25 06 79 Бюллетень И

Дата опубликования описания 28,0

Геаударвтваккый каетет

СССР аа делам кзабрвтвккй н аткрмткй (72) Автор . изобретения

В. P. Санто

Научно-исследовательский и конструкторский институт испытательных машин; приборов и средств измерения масс (НИКИМП) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЙ

Изобретение относится к силоизмерительной технике.

Известные устройства для измерения усилий, содержащие упругий элемент и измеритель деформации упругого элемента, не обеспечивают требуемой точнос- 5 ти (13 .

Известное устройство для измерения усилий, содержащее упругнй элемент в виде полого цилиндра,. iio торцам которого установлены цисковые силопередающие элементы, и тензометрический измеритель деформаций упругого элемента, также не обеспечивает требуемой точности (2) .

Цель изобретения - повышение точ13 ности.

Это достигается тем, что силопередающие элементы выполнены с выступом концентричным с полым цилиндром, при

26 чем диаметр выступа не превышает

0,95 наружного диаметра полого цилинд-. ра, а высота цилиндра составляе не более одного его внутреннего диаметра.

На чертеже представлена конструктивная схема устройства для измерения усилий.

Устройство содержит упругий элемент

1, расположенный между дисковыми силопередающими элементами (плитами) 2, у которых на наружной стороне выступает опорная поверхность 3. Опорные плиты 2 скрепляются с упругим элементом при помощи сухарей 4 и болтов 5» а для герметизации проложены резинбвые кольца 6. На внутренней поверхности уп- . ругого элемента наклеены тензорезисторные чувствительные элементы 7, смонтированные в измерительный мост, который подключается к штеккерному разьему 8 в нижней плите.

Возможны варианты конструкции устройства, в которых либо одна плита, либо одновременно обе плиты 2 выполнены как одно целое с упругим элементом.

Воздействие измеряемого усилия вызывает деформацию упругого элемента и появление сигнала с тензометрическо669229

4 лены дисковые силопередающие элементы, и тензометрический измеритель деформаций упругого элемента, о т л и ч а ющ е е с я тем, что, с целью повышения точности, силопередающие элементы выполнены с выступом, концентричным с полым цилиндром, причем диаметр выступа не превышает 0,95 наружного диаметра полого цилиндра, а высота цилиндра

t0 составляет не более одного его внутреннего диаметра.

Формула изобретения

Устройство для измерения усилий, содержащее упругий элемент в виде полого цилиндра, по торцам которого установ- 20

Составитель В. Моргунов

Техред Н. Андрейчук Корректор С. Патрушева

Редактор М. Рогова

Заказ 3648/33 Тираж 1089 Подписное

ПНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4

3 го измерителя деформаций упругого эле; мента.

Благодаря выполнению силопередающих элементов 2 с выступом 3, концентричным с полым цилиндром 1 (диаметр выступа не превышает 0,95 наружного диаметра полого цилиндра), высота которого составляет не более одного его внутреннего диаметра, снижены погрешности от бочкообразности формы деформаций упругого элемента и трения по

Ю опорным поверхностям цилиндра 1 и плит. 2.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

No 484417, МКИ (л 01 L 1/22, 07. 01, 74.

2. Агейкин Д. И. и др. Датчики контроля и регулирования. М., "Машиностроение", 1965, с. 59.
