Реферат

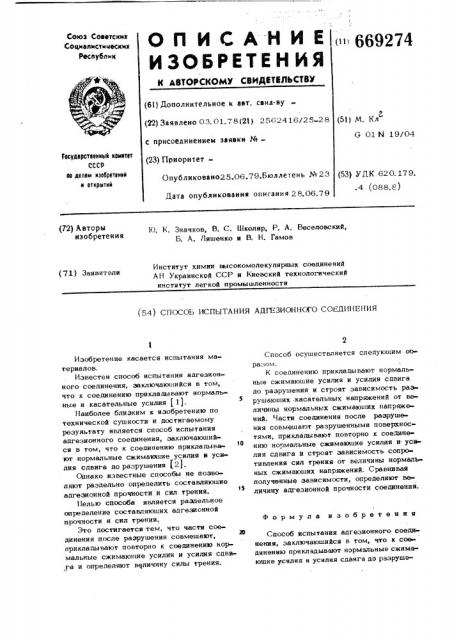

ОПИСЛНИЕ

ИЗОБРЕТЕ Н Ия

К АВТОРСКОМУ СВИДЙТЙЛЬСТВУ (61) Дополнительное к авт. свиа-ву (22) Заявлено 03. 01.78(21} 2562416/25-28 с присоединением заявки № (23) Приоритет—

Опубликовано25.06.79.Бюллетень № 23

Дата опубликования описания 28.06.79

Союз Советских

Социалистических

Республик

< 669274 (51} М. Кл

G 01 Й 19/04

Государственный комитет

СССР оо делам иэобретеиий и открытий (53) УДК 620.179..4 (088. e ) (72) Авторы изобретения

Ю. К. Значков, В. С. Школяр, Р. А. Веселовский, Б. А. Ляшенко и В. H. Гамов

Институт химии высокомолекулярных соединений

АН Украинской CCP и Киевский технологический инс гя туг легкой п ромы шленности (71) Заявители (54) СПОСОБ ИСПЫТАНИЯ АДГЕЗИОННОГО СОЕДИНЕНИЯ

Изобретение касается испытания материалов.

Известен способ испытания адгезионного соединения, заключающийся в том, что к соединению прикладываюг нормальные и касательные усилия (1).

Наиболее близким к изобретению по технической сушности и достигаемому результату является способ испытания адгезионного соединения, заключаюшийся в том, что к соединению прикладываюг нормальные сжимаюшие усилия s усилия сдвига до разрушения (2).

Однако известные способы не позволяют раздельно определить составляюшие адгезионной прочности и сил трения. !

1елью способа является раздельное определение составляюших адгезионной прочности и сил трения.

Это достигается тем, что части соединения после разрушения совмешают, прикладываюг повторно к соединению нормальные сжимаюшие усилия и усилия сдви,га и определяют величину силы трения.

Способ осушествляется следуюшим ооразом, К соединению прикладывают нормальные сжимаюшие усилия и усилия сдвига до разрушения и строят зависимость раэрушаюших касательных напряжений от величины нормальных сжимаюших напряжений, Части соединения после разрушения совмешаюг разрушенными поверхностямн, прикладывают повторно к соедине нию нормальные сжимаюшие усилия и усилия сдвига и строят зависимость сопротивления сил трения от величины нормальных сжимаюших напряжений. Сравнивая полученные зависимости, определяют величину адгезионной прочности соединения.

Формула изобретения

Способ испытания адгезионного соеди» кения, заключаюшийся в том, что к соединению прикладывают нормальные сжнмаюшне усилия и усилия сдвига до разруше669274

Составитель B. Свиридов

ТехредЛ. Алферова Корректор О. Ковннская

Редакто Л. На дная

Заказ 3652/3 6 Тираж 1089 Подписное

11НИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 я я, отличаюшийся тем,что, с целью раздельного определения составляюших адгезионной прочности н сил трения, части соединения после разрушения совмешают, прикладывают повторно к соединению нормальные сжимаюшие усилия и усилия сдвига и определяют величину силы трения.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР № 485363, кл. G 01 N 19/04, 1972.

2. Крагельский И. В. и Михин Н. M.

Метод определения прочности адгеэионной связи на срез.-Заводская лаборатория, 1970, ¹ 7, с, 852-854.
