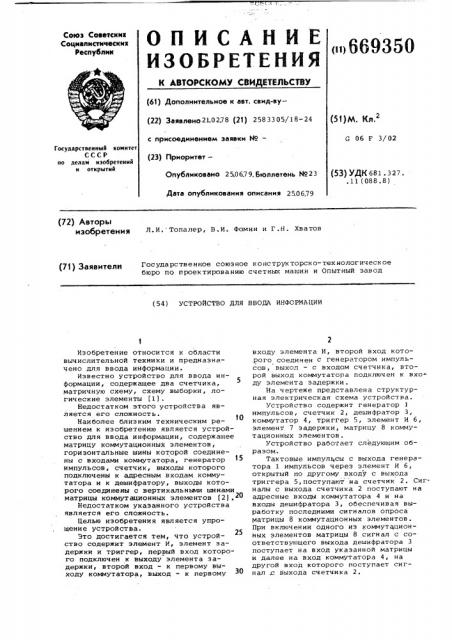

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«iI 669350 (61) Дополнительное к авт. сеид-ву— (22) Заявлено 21.0278 (21) 2583305/18-24 с присоединением заявки М2— (23) ПриоритетОпубликовано 250679. Бюллетень Мо23

Дата опубликования описания 25.06.79 (51) М

G 06 F 3/02

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 681 327.11(088.8) (72) Авторы

ИЭОбрЕтЕНИя JI ° H° . Топалер, B.H. Фомин и Г.Н. Хватов

71) 3вявители Государственное союзное конструкторско-технологическое ( бюро по проектированию счетных машин и Опытный завод (54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ

Изобретение относится к области вычислительной техники и предназначено для ввода информации.

Известно устройство для ввода информации, содержащее два счетчика, матричную схему, схему выборки, логические элементы (1).

Недостатком этого устройства является его сложность.

Наиболее близким техническим решением к изобретению является устройство для ввода информации, содержащее матрицу коммутационных элементов, горизонтальные шины которой соединены с входами коммутатора, генератор импульсов, счетчик, выходы которого подключены к адресным входам коммутатора и к дешифратору, выходы которого соединены с вертикальными шинами матрицы коммутационных элементов (2).20

Недостатком указанного устройства является его сложность.

Целью изобретения является упрощение устройства.

Это достигается тем, что устройство содержит элемент И, элемент задержки и триггер, первый вход которого подключен к выходу элемента задержки, второй вход — к первому выходу коммутатора, выход — к первому входу элемента И, второй вход кото.рого соединен с генератором импульсов, выход — с входом счетчика, второй выход коммутатора подключен к входу элемента задержки.

На чертеже представлена структурная электрическая схема устройства.

Устройство содержит генератор 1 импульсов, счетчик 2, дешифратор 3, коммутатор 4, триггер 5, элемент И б, элемент 7 задержки, матрицу 8 коммутационных элементов.

Устройство работает следующим образом.

Тактовые импульсы с выхода генератора 1 импульсов через элемент И б, открытый по другому входу с выхода триггера 5,поступают на счетчик 2. Сигналы с выхода счетчика 2 поступают на адресные входы коммутатора 4 и на входы дешифратора 3, обеспечивая выработку последними сигналов опроса матрицы 8 коммутационных элементов.

При включении одного из коммутационных элементов матрицы 8 сигнал с соответствующего выхода дешифратора 3 поступает на вход указанной матрицы и далее на вход коммутатора 4, на другой вход которого поступает сигнал с выхода счетчика 2.

669350

Формула изобретения

Составитель В. Меделян

Редактор 0. Стенина Техред О. Андрейко Корректор й. Гриценко

Заказ 3658/40 Тираж 779 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий .113035, москва, Ж-35, Ра аская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

С выхода коммутатора 4 сигнал поступает на второй вход триггера 5 который, срабатывая,закрывает элемент

И б, запрещая. поступление тактовых импульсов на счетчик 2. Одновременно сигнал с выхода триггера 5 поступает на выход устройства. Находящий- 5 ся в этот момент э счетчике 2 код соответствует включенному коммутационному элементу.

Установка триггера 5 в исходное состояние осуществляется при эыклю- 10 чении коммутационного элемента через элемент задержки 7, осуществляющий задержку сигнала на время дребезга в коммутационном элементе.

Устройство для ввода информации, содержащее матрицу коммутационных элементов, горизонтальные шины которой соедиНены с входами коммутатора, генератор импульсов, счетчик, выходы которого подключены к адресным входам коммутатора и к дешифратору, выходы которого соединены с вертикальными шинами матрицы коммутационных элементов, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, оно содержит элемент И, элемент задержки и триггер, первый вход которого подключен к выходу элемента задержки, второй вход - к первому выходу коммутатора, выход — к первому входу элемента И,.второй вход которого соединен с генератором импульсоэ, выход — с входом счетчика, второй выход коммутатора подключен к входу элемента задержки.

Источники информации, принятые во внимание при экспертизе

l. Заявка Франции Ф 2219462, кл. G Об F 3/02, 1974.

2. Патент Великобритании Ф 1410811, кл. G 06 F 3/02, 1975,
