Реферат



Союз Советских

Социалистичесиих

Реслублик

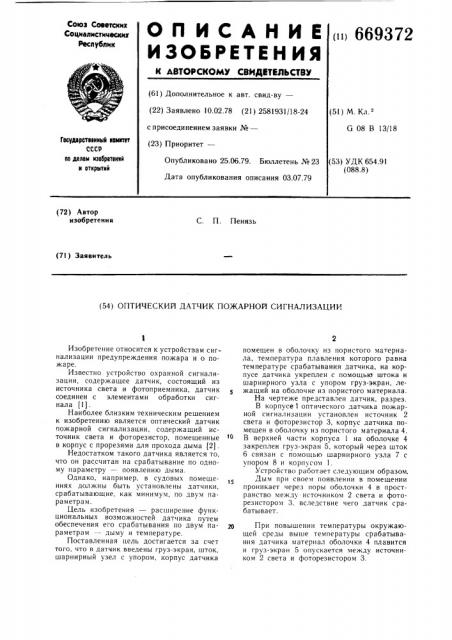

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЮТЕЛЬСТВУ (и) 669372 (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.02.78 (21) 2581931/18-24 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

G 08 В 13/18

Гооударотвонный комитет

СССР оо делам изооротонкй н открытий

Опубликовано 25.06.79. Бюллетень № 23

Дата опубликования описания 03.07.79 (53) УДК 654.91 (088.8) (72) Автор изобретения

С. П. Пенязь (71) Заявитель (54) ОПТИЧЕСКИЙ ДАТЧИК ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Изобретение относится к устройствам сигнализации предупреждения пожара и о пожаре.

Известно устройство охранной сигнализации, содержащее датчик, состоящий из источника света и фотоприемника, датчик соединен с элементами обработки сигнала (1) .

Наиболее близким техническим решением к изобретению является оптический датчик пожарной сигнализации, содержащий источник света и фоторезистор, помещенные в корпус с прорезями для прохода дыма (2) .

Недостатком такого датчика является то, что он рассчитан на срабатывание по одному параметру — появлению дыма.

Однако, например, в судовых помещениях должны быть установлены датчики, срабатывающие, как минимум, по двум пара метра м.

Цель изобретения — расширение функциональных возможностей датчика путем обеспечения его срабатывания по двум параметра м — дыму и тем перату ре.

Поставленная цель достигается за счет того, что в датчик введены груз-экран, шток, шарнирный узел с упором, корпус датчика помещен в оболочку из пористого материала, температура плавления которого равна температуре срабатывания датчика, на корпусе датчика укреплен с помощью штока и шарнирного узла с упором груз-экран, лежащий на оболочке из пористого материала.

На чертеже представлен датчик, разрез.

В корпусе 1 оптического датчика пожарной сигнализации установлен источник 2 света и фоторезистор 3, корпус датчика помещен в оболочку из пористого материала 4.

В верхней части корпуса 1 на оболочке 4 закреплен груз-экран 5, который через шток

6 связан с помощью шарнирного узла 7 с упором 8 и корпусом 1.

Устройство работает следующим образом.

Дым при своем появлении в помещении проникает через поры оболочки 4 в пространство между источником 2 света и фоторезистором 3, вследствие чего датчик срабатывает.

2О При повышении температуры окружающей среды выше температуры срабатывания датчика материал оболочки 4 плавится и груз-экран 5 опускается между источником 2 света и фоторезистором 3.

669372

Формула изобретения

Составитель О. Богомолова

Редактор Н. Разумова Техред О. Луговая Корректор Н. Горват

Заказ 3663 41 Тираж 709 Подписное

ЦН ИИ П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Дл)! каждого помещения установлена определенная температура срабатывания оптического датчика пожарной сигнализации, в зависимости от которой подбирается материал оболочки 4 с соответствующей температурой плавления. Надежность перекрытия светового потока груз-экраном 5, например, в судовых условиях обеспечивается следующим образом.

Вес груз-экрана и штока 6 выбирают так, чтобы при наклоне датчика в любой плоскости до 45 равнодействующая сила, нормальная по отношению к оси светового

II()T(>I(;I, была в 5 — 6 раз больше сил треIIIIH H шарнирном узле 7.

Синтетический материал, как применяс мый варианT для исполнения оболочки 4, х >р(>цн> пропускает дым и задерживает боя«е крупные ча«типы, которые могут нахо-! в 1 ь«я !5 !5() 57!ух«, а также насекомых. Кромс т()I(>, сн>олс>чка 4 со 3дает защиту от другIIx источников света, что исключает Нх влияние 11;1 фогор«зц«тор, и как следствие, повы ша T И;>Д«К НО«ть ИХ СРаоатывани я.

Таки((! ()б1>(1:!ох!, оптический датчик пожарп(>й «III >1(>«III:5!IöHH, позвс)ляющий произв(>дить сигна Illзаци>о о пожаре но двум (f)1Iì 1!оявле>шю дыма и повышению г«vill(1;:, г,:1.!..!!>ет возможность расширить

>Ill!ill;l3(>li «ра(>атывания датчика, а также обеспечивает высокую надежность за счет ограничения влияния факторов, не связанных с пожаром, но вызывающих понижение оптической проницаемости среды между источником 2 света и фоторезистором 3.

Оптический датчик пожарной сигнализации, содержащий источник света и фоторезистор, помещенные в корпус с прорезями для прохода дыма, отличающийся тем, что, с целью расширения функциональных возможностей датчика, в него введены грузэкран, шток, шарнирный узел с упором, корпус датчика помещен в оболочку из пористого материала, температура плавления которого равна температуре срабатывания датчика, на корпусе датчика укреплен с помогцью штока и шарнирного узла с упором груз-экран, лежащий на оболочке из пористого материала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 577833, кл. G 08 В 17/06, 1976.

2. Авторское свидетельство СССР № 310277, кл. G 08 В 17/10, 1970.
