Реферат



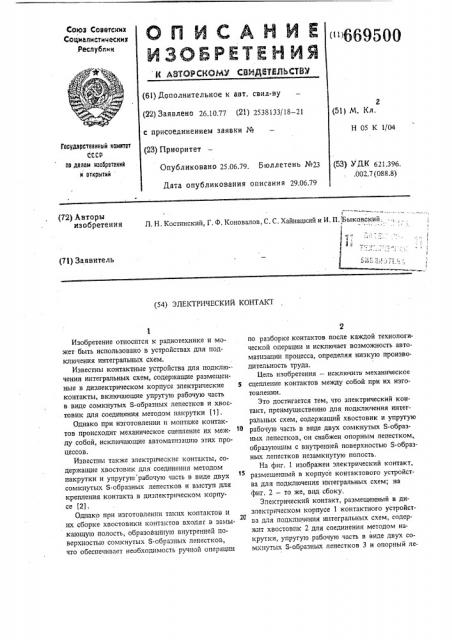

Союз Советских

Социалистических

Республик "6695ОО (61) дополнительное к авт. свил-ву (22) Заявлено 26.10.77 (21) 2538133/18 — 21 с присоединением заявки № (23) Приоритет (5i) М. Кл.

Н 05 К 1/04

Государственный немптет

СССР пе делам нзоаретеннй н отнрытнй (53) УДК 621.396. .002.7 (088.8) Опубликовано 25.06.79. Бюллетень №23

Дата опубликования описания 29,06.79 (72) Авторы изобретения

Л. Н. Костинский, Г. Ф, Коновалов, С. С. Хайнацкий и И. П. Ъыковский, 1

1, (7!) Заявитель (54) ЭЛЕКТРИЧЕСКИЙ КОНТАКТ

Изобретение относится к радиотехнике и может быть использовано в устройствах для подключения интегральных схем.

Известны контактные устройства для подключения интегральных схем, содержащие размещенные в диэлектрическом корпусе электрические контакты, включающие упругую рабочую часть в виде сомкнутых S-образных лепестков и хвостовик для соединения методом накрутки (1).

Однако при изготовлении и монтаже контактов происходит механическое сцепление их между собой, исключающие автоматизацию этих процессов.

Известны также электрические контакты, содержащие хвостовик для соединения методом накрутки и упругую рабочую часть в виде двух сомкнутых S-образных лепестков и выступ для крепления контакта в диэлектрическом корпусе (2).

Однако при изготовлении таких контактов и их сборке хвостовики контактов входлг в замыкающую полость, образованную внутренней поверхностью сомкнутых S-образных лепестков, что обеспечивает необходимость ручной операции по разборке контактов после каждой технологической операции и исключает возможность автоматизации процесса, определяя низкую производительность труда.

Цель изобретения — исключитв механическое э сцепление контактов между собой при их изготовлении.

Это достигается тем, что электрический контакт, преимутцественно для подключения интегральных схем, содержащий хвостовик и упругую рабочую часть в виде двух сомкнутых S-образных лепестков, он снабжен опорным лепестком, образующим с внутре|щей поверхностью S-образных лепестков незамкнутую полость.

На фиг. 1 изображен электрический контакт, размещенный в корпусе контактового устройства для подключения интегральных схем; на фиг. 2 — то же, впд сбоку.

Электрический контакт, размещенный в диэлектрическом корпусе 1 контактного устройства для подключения интегральных схем, содержит хвостовпк 2 для соединения методом накрутки, упругую рабочую часть в виде двух сомкнутых S-образных лепестков 3 и опорный ле669500

Фиг.1

Составитель Л. Прокопенко

Редактор О. Степина Техред И. Асталош Корректор M. Вигула

Заказ 3679/48 Тираж 943 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий.113035, Москва, Ж вЂ” 35, Рауйская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Просктпая, 4 песток 4, образующий с внутренней поверхностью лепестков 3 незамкнутую полость и закрывающий свободное пространство между лепестками

3, препятствуя попаданию хвостовика 2 между ними, Это исключает сцепление контактов друт с другом и позволяет автоматизировать операции изготовления и сборки контактов.

Формула изобретения

Электрический контакт, преимущественно для подключения интегральных схем, содержащий

4 хвостовик и упругую рабочую часть в виде двух сомкнутых S-образных лепестков, отличающийся тем, что, с целью исключения механического сцепления контактов между собой при их изготовлении, он снабжен опорным лепестком, образующим с внутренней поверхностью

$-образных лепестков,незамкнутую полость.

Источники информации, принятые во внимание при экспертизе

1. Патент США N 3917375,кл. 339-112, 1975.

2. Патент Англии У 1340585, кл. Н 2 F, 1975.
