Фольгированнный диэлектрик

Фольгированнный диэлектрик

Иллюстрации

Показать все

Реферат

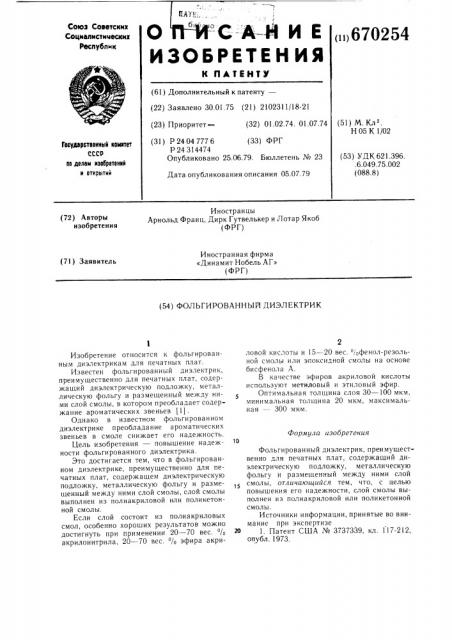

ПЯТЕ, О " -C-А--Н И Е

Союз Советских

Социалистических

Республик (и) 670254

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ (61) Дополнительный к патенту— (22) Заявлено 30.01.75 (21) 2102311/18-21 (23) Приоритет — (32) 01.02.74. 01.07.74 (51) М. Кл .

Н 05 К 1/02 (31) Р24047776 (33) ФРГ

P 24 314474

Опубликовано 25.06.79. Бюллетень № 23

Гасударственный квинтет

СССР па делам нзабретеннй н еткрытнй (53) УДК 621.396. .6.049. 75. 002 (088.8) Дата опубликования описания 05.07.79

Иностранцы

Арнольд Франц, Дирк Гутвелькер и Лотар Якоб (ФРГ) (72) Авторы изобретения

Иностранная фирма

«Динамит Нобель АГ» (ФРГ) (71) Заявитель (54) ФОЛЬГИРОВАННЫЙ ДИЭЛЕКТРИК

Формула изобретения

Изобретение относится к фольгированным диэлектрикам для печатных плат.

Известен фольгированный диэлектрик, преимушественно для печатных плат, содержа Ший диэлектрическую подложку, металлическую фольгу и размешенный между ними слой смолы, в котором преобладает содержание ароматических звеньев (1).

Однако B известном фольгированном диэлектрике преобладание ароматических звеньев в смоле снижает его надежность.

Цель изобретения — повышение надежности фольгированного диэлектрика.

Это достигается тем, что в фольгированном диэлектрике, преимущественно для печатных плат, содержащем диэлектрическую подложку, металлическую фольгу и размешенный между ними слой смолы, слой смолы выполнен из полиакриловой или поликетонной смолы.

Если слой состоит из полиакриловых смол, особенно хороших результатов можно достигнуть при применении 20 — 70 вес. % акрилонитрила, 20 — 70 вес. % эфира акри2 ловой кислоты и 15 — 20 вес. ",цфенол-резольной смолы или эпоксидной смолы на основе бисфенола А.

В качестве эфиров акриловой кислоты используют метиловый и этиловый эфир.

Оптимальная толшина слоя 30 — 100 мкм, минимальная толшина 20 мкм, максимальная — 300 мкм.

Фольгированный диэлектрик, преимушественно для печатных плат, содержащий диэлектрическую подложку, металлическую фольгу и размещенный между ними слой смолы, отличающийся тем, что, с целью повышения его надежности, слой смолы выполнен из полиакриловой или поликетонной смолы.

Источники информации, принятые во внимание при экспертизе

2О 1. Патент США № 3737339, кл. 117-212, опубл. 1973,
