Реферат

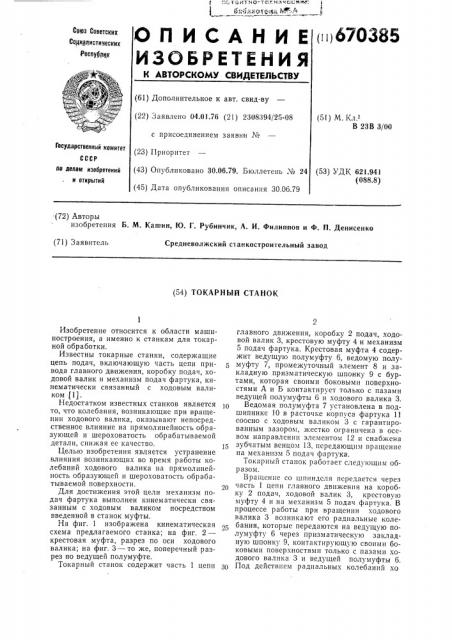

О П И С А Н И Е ()6 0 85

ИЗОБРЕТЕНИЯ

Санта Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.01.76 (21) 2308394/25-08 с присоединением заявки Мв (23) Приоритет (5I) M. Кл.-"

В 23В 3/00

Государственный комитет (43) Опубликовано 30.06.79, Бюллетень ЛЪ 24 (53) УДК 621.941 (088.8) по делам иэооретений и OTKpblTHM (45) Дата опубликования описания 30.06.79.(72) Авторы изобретения Б. М. Кашин, Ю. Г. Рубинчик, А. И. Филиппов и Ф. П. Денисенко

Средневолжский станкостроительный завод (71) Заявитель (54) ТОКАРНЫЙ СТАНОК

Изобретение относится к области машиностроения, а именно к станкам для токарной обработки.

Известны токарные станки, содержащие цепь подач, включающую часть цепи привода главного движения, коробку подач, ходовой валик и механизм подач фартука, кинематически связанный с ходовым вали«м (1).

Недостатком известных станков является то, что колебания, возникающие при вращении ходового валика, оказывают непосредственное влияние на прямолинейность образующей и шероховатость обрабатываемой детали, снижая ее качество.

Целью изобретения является устранение влияния возникающих во время работы колебаний ходового валика на прямолинейность образующей и шероховатость обрабатываемой поверхности.

Для достижения этой цели механизм подач фартука выполнен кинематически связанным с ходовым валиком посредством введенной в станок муфты.

На фиг, 1 изображена кинематическая схема предлагаемого станка; на фиг. 2— крестовая муфта, разрез по оси ходового валика; на фиг. 3 — то же, поперечный разрез по ведущей полумуфте.

Токарный станок содержит часть 1 цепи главного движения, коробку 2 подач, ходовой валик 3, крестовую муфту 4 и механизм

5 подач фартука. Крестовая муфта 4 содержит ведущую полумуфту 6, ведомую полумуфту 7, промежуточный элемент 8 и закладную призматическую шпонку 9 с буртами, которая своими боковыми поверхностями А и Б контактирует только с пазами ведущей полумуфты 6 и ходового валика 3.

Ведомая полумуфта 7 установлена в подшипнике 10 в расточке корпуса фартука 11 соосно с ходовым валиком 3 с гарантированным зазором, жестко ограничена в осевом направлении элементом 12 и снабжена зубчатым венцом 13, передающим вращение на механизм 5 подач фартука.

Токарный станок работает следующим образом.

Вращение со шпинделя передается через часть 1 цепи главного движения на коробку 2 подач, ходовой валик 3, крестовую муфту 4 и на механизм 5 подач фартука. В процессе работы при вращении ходового валика 3 возникают его радиальные колебания, которые передаются на ведущую полумуфту 6 через призматическую закладную шпонку 9, контактирующую своими боковыми поверхностямп только с пазами ходового валика 3 и ведущей полумуфты 6.

Под действием радиальных колебаний хо

670385 (бог. 1 дового валика 3 ведущая полумуфта 6, одна или вместе с промежуточным элементом

8, перемещается в радиальном направлении за счет наличия на них взаимно перпендикул яр н ых п азов и выступов.

Ведомая полумуфта 7 не воспринимает радиальные колебания ходового валика, так как установлена на нем с гарантированным зазором и вращение получает только через промежуточный элемент 8.

Элементы крестовой муфты 4 скреплены между собой в осевом направлении закладной призматической шпонкой 9 с буртами, охватывающими ведущий и ведомый элементы с торцов, так что возможно радиальное перемещение ведущей полумуфты 6 и промежуточного элемента 8 вместе с ходовым валиком 3, относительно ведомой полумуфты 7.

Формула изобретения

Г

Токарный станок, содержащий цепь подач, включающую часть цепи привода главного движения, ходовой валик и механизм подач фартука, кинематически связанный с ходовым валиком, отличающи йся тем, что, с целью устранения влияния колебаний ходового валика на прямолинейность обра1о зующей и шероховатость обрабатываемой поверхности, механизм подач фартука кинематически связан с ходовым валиком посредством введенной в станок муфты.

Источники информации, принятые во внимание при экспертизе

1. Руководство к станку мод. 16Б16А, Средневолжский станкостроительный завод, 1975.

670385

%гг. Г

Рог. 1
