Реферат



(i ц 67040I

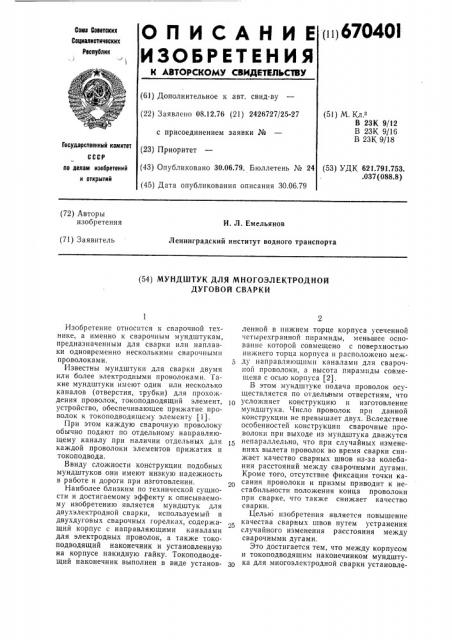

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

I (61) Дополнительное к авт. свид-ву (22) Заявлено 08.12.76 (21) 2426727/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.06.79. Бюллетень № 24 (45) Дата опубликования описания 30.06.79 (51) М. Кл.е

В 23К 9/12

В 23К 9/16

В 23К 9/18

Государственный комитет

СССР ло делам изобретений и открытий (53) УДК 621.791.753.

037(088 8) (72) Авторы изобретения

И. Л. Емельянов

Ленинградский институт водного транспорта (71) Заявитель (54) МУНДШТУК ДЛЯ МНОГОЭЛЕКТРОДНОЙ

ДУГОВОЙ СВАРКИ

Изобретение относится к сварочной технике, а именно к сварочным мундштукам, предназначенным для сварки или наплавки одновременно несколькими сварочными проволоками.

Известны мундштуки для сварки двумя или более электродными проволоками. Такие мундштуки имеют один или несколько каналов (отверстия, трубки) для прохождения проволок, токоподводящий элемент, устройство, обеспечивающее прижатие проволок к токоподводящему элементу (1).

При этом каждую сварочную проволоку обычно подают по отдельному направляющему каналу при наличии отдельных для каждой проволоки элементов прижатия и токоподвода.

Ввиду сложности конструкции подобных мундштуков они имеют низкую надежность в работе и дороги при изготовлении.

Наиболее близким по технической сущности и достигаемому эффекту к описываемому изобретению является мундштук для двухэлектродной сварки, используемый в двухдуговых сварочных горелках, содержащий корпус с направляющими каналами для электродных проволок, а также токоподводящий наконечник и установленную на корпусе накидную гайку. Токоподводящий наконечник выполнен в виде установленной в нижнем торце корпуса усеченной четырехгранной пирамиды, меньшее основание которой совмещено с поверхностью нижнего торца корпуса и расположено между направляющими каналами для сварочной проволоки, а высота пирамиды совмещена с осью корпуса (2).

В этом мундштуке подача проволок осуществляется по отдельным отверстиям, что усложняет конструкцию и изготовление мундштука. Число проволок при данной конструкции не превышает двух. Вследствие особенностей конструкции сварочные проволоки при выходе из мундштука движутся непараллельно, что при случайных изменениях вылета проволок во время сварки снижает качество сварных швов из-за колебания расстояний между сварочными дугами.

Кроме того, отсутствие фиксации точки касания проволоки и призмы приводит к нестабильности положения конца проволоки при сварке, что также снижает качество сварки.

Целью изобретения является повышение качества сварных швов путем устранения случайного изменения расстояния между сварочными дугами, Это достигается тем, что между корпусом и токоподводящим наконечником мундштука для многоэлектродной сварки установле670401 на шайба с радиальными прорезями для направления электродных проволок, выполненными с наклонными стенками, а направляющие каналы образованы стенкой выполненного в корпусе центрального канала и размещенными в нем взаимно перпендикулярными пластинами, укрепленными своими концами в шайбе, при этом токоподводящий наконечник выполнен в виде втулки с полуцилиндрическими канавками для направления электродной проволоки на ее внутренней поверхности, параллельными оси мундштука. Число канавок во втулке может быть кратно числу электродных проволок.

На фиг. 1 изображен продольный разрез мундштука; на фиг. 2 — сечение А — А; на фиг. 3 — сечение Б — Б; на фиг. 4— сечение по  — В.

Мундштук содержит корпус 1 с несколькими каналами для направления электродных проволок, образованными стенкой центрального канала 2, выполненного в корпусе 1 и взаимно перпендикулярными пластинами 3, установленными в канале 2.

Мундштук содержит токоподводящий наконечник 4, выполненный в виде втулки с полуцилиндрическими канавками для направления электродной проволоки на ее внутренней поверхности, параллельными оси мундштука. Между корпусом 1 и токоподводящим наконечником 4 установлена шайба 5, выполненная с радиальными прорезями для направления электродных проволок, выполненными с наклонными стенками, при этом концы взаимно перпендикулярных пластин 3 укреплены в шайбе 5. Токоподводящий наконечник 4 и шайба 5 поджаты к корпусу накидкой гайкой 6. В канале 2 установлена вставка 7 из износостойкого материала. Корпус 1, токоподводящий наконечник 4 и накидная гайка 6 могут быть изготовлены из электропроводного материала, например, из медного сплава. В токоподводящем наконечнике 4 число канавок может быть кратно числу электродных проволок, т. е. число канавок может быть в несколько раз больше числа электродных проволок, дополнительные канавки используются по мере износа основных.

Во время сварки проволоки подаются по центральному отверстию корпуса 1, при этом пластины 3 обеспечивают параллельность движения проволок и направляют их в прорези шайбы 5, наклонные стенки которых деформируют проволоки, отжимая их

4 в разные стороны. После прохода шайбы 5 проволоки получают обратный изгиб путем контакта с канавками токоподводящего наконечника 4, при этом угол между проволоками после выхода из мундштука регулируется за счет размеров шайбы 5, токоподводящего наконечника 4, а также за счет расстояния между ними, между шайбой 5 и корпусом 1.

Наличие шайбы 5 с прорезями дает возможность увеличить количество электродных проволок по сравнению с известным мундштуком, а наличие взаимно перпендикулярных пластин 3 придает движению проволок параллельность, что расширяет технологические возможности мундштука и улучшает качество сварных швов за счет устранения случайного изменения расстояния между сварочными дугами, Формула изобретения

1. Мундштук для многоэлектродной дуговой сварки, содержащий корпус с направляющими каналами для электродных проволок, а также токоподводящий наконечник и установленную на корпусе накидную гайку, отличающийся тем, что, с целью повышения качества сварных швов путем устранения случайного изменения расстояния между сварочными дугами, между корпусом и токоподводящим наконечником, установлена шайба с радиальными прорезями для направления электродных проволок, выполненными с наклонными стенками, а направляющие каналы образованы стенкой выполненного в корпусе центрального канала и размещенными в нем взаимно перпендикулярными пластинами, укрепленными своими концами в упомянутой шайбе, при этом токоподводящий наконечник выполнен в виде втулки с полуцилиндрическими канавками для направления электродной проволоки на ее внутренней поверхности, параллельными оси мундштука.

2. Мундштук по п, 1, отл и ч а ю щи и ся тем, что число канавок во втулке кратно числу электродных проволок.

Источники информации, принятые во внимание при экспертизе

1. Каталог-справочник ИЭС им. Е. О. Патона «Справочное оборудование». Киев, «Наукова думка», 1968, ч. 1, с. 40 — 41, 344 — 345, 350 — 351.

2. Авторское свидетельство СССР

Re 493309, кл. В 23К 9/28, 1975 — прототип.

670401

PiJZ 3

Ру2. 1

Составитель Г. Квартальнова

Техред Н. Строганова

Редактор А. Абрамов

Корректор И. Позняковская

Типография, пр. Сапунова, 2

Заказ 1144/17 Изд, № 399 Тираж 1222 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5
