Пневматический датчик линейной плотности волокнистого материала
Иллюстрации
Показать всеРеферат

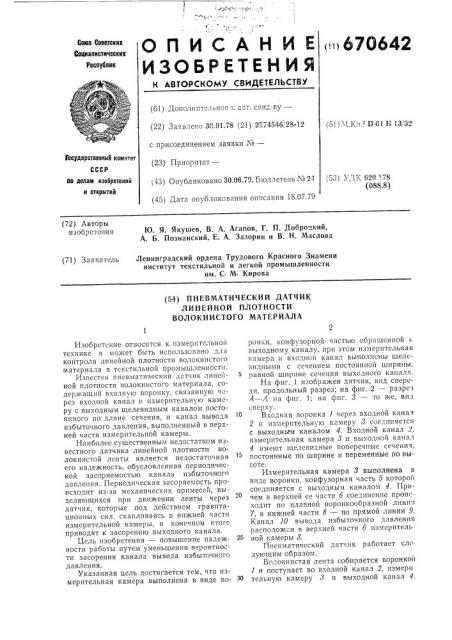

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
<-1> 676642 (б1) Дополнительное к 2D свид-ву— (22) Заявлено 30.01.?8 (21) 2574546, 28-12 с присоединением заявки ¹â€” (23) Приоритет— (43) Опубликовано 30,06.70. Бюллетень ¹ 24 (45) Дата опубликования описания 18.07.79 (51) 11.Кл. В 01 Н 13/32
Государственный комитет ло делам изобретений и открытий (53) УДК 620.178 (088.8) (72) Авторы изобретения
Ю. Я. Якушев, В. A Агапов, Г. П. Доброцкий, А. Б, Познанский, Е. А. Зазорин и В. H. Маслова (71) Заявитель Ленинградский ордена Трудового Красного Знамени институт текстильной и легкой промышленности им. С М. Кирова (54) П Н ЕВ МАТ ИЧ ЕСКИ Й ДАТЧ И K
ЛИНЕЙНОЙ HJiOTHOCTH
ВОЛОКНИСТОГО МАТЕРИАЛА
Изобретение относится к измерительной технике и может быть использовано для контроля линейной плотности волокнистого материала в текстильной промышленности.
Известен пневматический датчик линейной плотности волокнистого материала, содержащий входную воронку, связанную через входной канал и измерительную камеру с выходным щелевидным каналом постоянного по длине сечения, и канал вывода избыточного давления, выполненный в верхней части измерительной камеры.
Наиболее существенным недостатком известного датчика линейной плотности волокнистой ленты является недостаточная его надежность, обусловленная периодической засоряемостью канала избыточного давления. Периодическая засоряемость происходит из-за механических примесей, выделяющихся при движении ленты через датчик, которые под действием гравитационных сил, скапливаясь в нижней части измерительной камеры, в конечном итоге приводят к засорению выходного канала.
Цель изобретения — повышение надежности работы путем уменьшения вероятности засорения канала вывода избыточного давления.
Указанная цель достигается тем, что измерительная камера выполнена в виде воронки, конфузорной частью обращенной к выходному каналу, при этом измерительная камера и входной канал выполнены щелевидными с сечением постоянной ширины, равной ширине сечения выходного капала.
На фиг. 1 изображен датчик, вид спереди, продольный разрез; на фиг. 2 — разрез
А — А на фиг. 1; на фиг. 3 — то же, вид сверху.
Входная воронка 1 через входной канал
2 и измерительную камеру 3 соединяется с выходным каналом 4. Входной канал 2, измерительная камера 3 и выходной канал
4 имеют щелевидные поперечные сечения, постоянные по ширине и переменные по высоте.
Измерительная камера 8 выполнена в виде воронки, конфузорная часть 5 которой соединяется с выходным каналом 4. Причем в верхней ее части б соединение проис.ходит по плавной воронкообразной линии
7, в нижней части 8 — по прямой линии 9.
Канал 10 вывода избыточного давления расположен в верхней части б измерительной камеры 8.
Пневматический датчик работает cJItдующим образом.
Во",îêíèñòàÿ лента собирается воронкой
1 и поступает во входной канал 2, измери тельную камеру 3 и выходной канал 4.
В измерителы:ой камере 8 за счет разницы в площадях поперечных сечений входного 2 и выходного 4 каналов образуется избь:точное давление, которое выводится через канал 10 вывода. Благодаря разнице между площадями поперечных сечений вход"юго 2 и выходного 4 каналов, образованной уменьшением высоты щелевидного поперечного сечения IIIlxoJIIolo канала 4 относительно высоты щелевидного поперечного сечения входного канала 2, деформация волокнистой ленты идет голько по =-ысоте, прп этом значительно уменьшается выделение примесей в измерительной камере 3. Постоянная по ширине щелевидная форма поперечного сечения входного канала 2, измерительной камерой 8 и выходного кан ла 4 обеспечивает изготовление нижней части датчика без выступов и проточек, поэтому механическим примесям негде скапливаться и они выносятся вместе с лентой из датчика. цля уменьшения вероятности попадания концов отдельных волокон в канал 10 вывода избыточного давления, oII расположен в верхней части 6 камеры 3.
Выполнение измерительной камеры 8 в виде воронки, конфузорная часть которой плавно переходит в выходной канал 4, иск,чючает скопление коротк:;х волокон, за с ст их выноса движущейся лентоЕ
Формула изобретения
Пневматический датчик линейной плог10 ности волоя истого материала, содержащий входную воронку, связанную через входной канал и измерительную камеру с выходным щелевидным каналом постоянного по длине сечения, и канал вывода избыточного
15 давления, выполненный в верхней части измерительной камеры, отличающийся тем, что, с целью повышения надежности работы путем уменьшения вероятности засорения канала вывода избыточного давл20 ния, измерительная камера выполнена в виде воронки, конфузорной частью обращенной к выходному каналу, при этом измерительная камера и входной канал выполнены щелевидными с сечением постояп25 ной ширины, равной ширине сечения выходного канала.
Н11О Заказ 457/828 Изд. № 381 Тираж 520
Тип. Харьк. фил. пред. «Патент»
Подписное
