Союз Советских

Социалистических

Республик

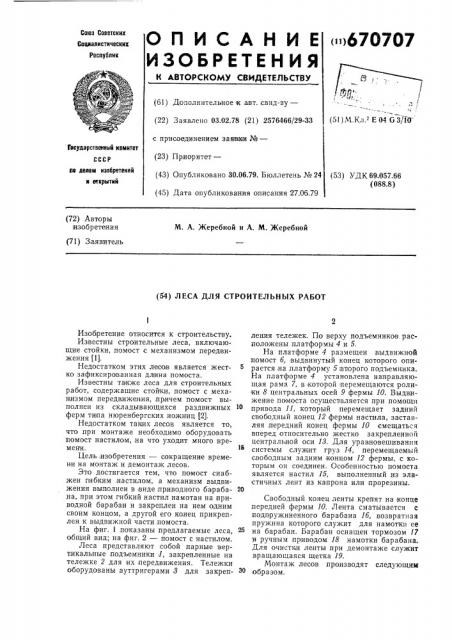

О П И С А Н И Е ()670707

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

-Ф

«4» . и к

», ° .

1// ==

У (61) Дополнительное ж авт. свид-ву— (22) Заявлено 03.02.78 (21) 2576466/29-33! (51) М. Кл. E 04 6 3/10 с присоединением заяаки №вЂ”

Государственный комитет (23) Приоритет—

ill делен изобретений и открытий (43) Опубликовано 30.06.79. Бюллетень № 24 (53) УДК 69.057.66 (088.8) (45) Дата опубликования описания 27.06.79 (72) Авторы

ызобретения

M. А. Жеребной и А. М. Жеребной (71) З,а,явитель (64) ЛЕСА ДЛЯ СТРОИТЕЛЬНЫХ РАБОТ

Изобретение относится к строительству.

Известны строительные леса, включающие стойки, помост с механизмом передвижен.ия (1).

Недостатком этих лесов является жестко зафиксированная длина помоста.

Известны также леса для строительных работ, содержащие стойки, помост с механизмом передвижения,,причем помост выполнен из складывающихся раздвижных ферм типа нюренбергских ножниц (2).

Недостатком таких лесов является то, что при монтаже необходимо оборудовать помост настилом, на что уходит много времени.

Цель изобретения — сокращение времени на монтаж и демонтаж лесов.

Это достигается тем, что помост снабжен либким,настилом, а механизм выдвижения выполнен в виде,приводного ба рабана, при этом гибкий настил намотан на приводной барабан и закреплен на нем одним своим концом, а другой его конец прикреплен к выдвижной части помоста.

На фиг. 1 показаны предлагаемые леса, общий вид; на фиг. 2 — помост с настилом.

Леса представляют собой парные вертикальные подъемники 1, закрепленные на тележке 2 для их передвижения. Тележки оборудованы ауттригерами 8 для закреплення тележек. По верху .подъемников расположены платформы 4 и 5.

На платформе 4 размещен выдвижной помост б, выдвинутый конец которого опирается,на ллатформу 5 второго подъемника.

На платформе 4 установлена направляющая рама 7, в которой перемещаются ролики 8 центральных осей 9 фермы 10. Выдвижение помоста осуществляется при помощи привода 11, который перемещает задний свободный конец 12 фермы наст ила, заставляя передний конец фермы 10 смещаться вперед относительно жестко закрепленной центральной оси 18. Для уравновешивания системы служит груз 14, перемещаемый свободным задним концом 12 фермы, с которым он соединен. Особенностью помоста является настил 15, выполненный нз эластичных лент из капрона или прорезины.

Свободный конец ленты крепят на конце лередней фермы 10. Лента сматывается с подпружиненного барабана 1б,,возвратная пружина которого служит для намотки ее на барабан. Барабан оснащен тормозом 17 и ручным пр иводом 18 намотки барабана.

Для очистки ленты при демонтаже служит вращающаяся щетка 19.

Монтаж лесов производят следующим образом.

67070?

Комплект лесов, состоящий из двух стоек-подъемников и помоста подкатывают к месту строительства и распределяют вдоль здания, затем помост удлиняют и свободный конец его крепят к помосту другого подъемника. Одновременно с выдвижением свободного конца фермы 10 разматывают ленту настила 15 и укладывают на поперечные центральные оси, далее ручным приводом 18 производят натяжение ленты, затормаживая ее тормозом 17. Включая оба подъемника, поднимают помост на нужную высоту.

Формула изобретения

Леса для строительных работ,,включающие подъемные стойки, раздвижной помост с механизмом выдвижения, о т л и ч à lO uц t е ес я тем, что, с целью сокращения времени на монтаж и демонтаж, помост снабжен гибким настилом, а механизм выдвижения

5 выполнен в виде приведенного барабана, при этом гибкий настил намотан на .приводной барабан и закреплен на нем одним своим концом, а другой его конец прикреплен к выдвижной части помоста.

Источники информации, принятые во внимание при экспертизе:

1. Леса фирмы «Ма1», проспект SGB

15 Suspended access aguip ment,1972,А 34-А39, 2. Авторское .свидетельство СССР

% 82б05, кл. Е 04 G 1/22, 1948.

670707

9 1г

Рггг.

Составитель В. Сукачев

Техред А. Камышннкова

Корректор С. Файн

Редактор Т. Кузьмина

Тип. Харьх. фил. пред. Патемтэ.Заказ 456/829 Изд. № 377 Тираж 8о1 Подписное

НПО Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
