Реферат

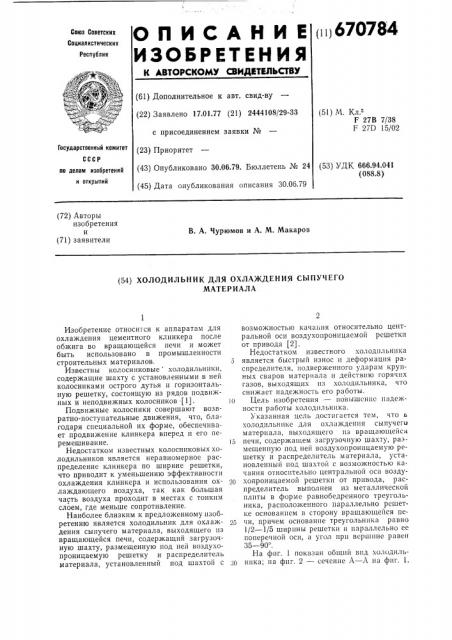

(») 670784

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.01.77 (21) 2444108/29-33 с присоединением заявки № (51) M. Кл.2

F 27В 7/38

F 27D 15/02 ло лелам изобретений (43) Опубликовано 30.06.79. Бюллетень № 24 (53) УДК 666.94.041 (088.8) н открытий (45) Дата опубликования описания 30.06.79 (72) Авторы изобретения и (71) заявители

В. А. Чурюмов и А. М. Макаров (54) ХОЛОДИЛ ЬН И К ДЛЯ ОХЛА)КДЕН ИЯ СЫ ПУЧ ЕГО

МАТЕРИАЛА

Г сУйаРственный комитет (23) Приорите

Изобретение относится к аппаратам для охлаждения цементного клинкера после обжига во вращающейся печи и может быть использовано в промышленности стр оительных м атер и алов. 5

Известны колосниковые холодильники, содержащие шахту с установленными в ней колосниками острого дутья и горизонтальную решетку, состоящую из рядов подвижных и неподвижных колосников (11. 10

Подвижные колосники совершают возвратно-поступательные движения, что, благодаря специальной их форме, обеспечивает продвижение клинкера вперед и его перемешивание. 15

Недостатком известных колосниковых холодильников является неравномерное распределение клинкера по ширине решетки, что приводит к уменьшению эффективности охлаждения клинкера и использования охлаждающего воздуха, так как большая часть воздуха проходит в местах с тонким слоем, где меньше сопротивление.

Наиболее близким к предложенному изобретению является холодильник для охлаждения сыпучего материала, выходящего пз вращающейся печи, содержащий загрузочную шахту, размещенную под ней возду«опроницаемую решетку и распределитель материала, установленный под шахтой с;)0 возможностью качаш1я относительно центральной оси воздухопроницаемой решетки от привода (2).

Недостатком известного «олодпльнпка является быстрый износ и деформация распределителя, подверженного ударам крупных сваров материала и действию горячих газов, выходящих из «олодильника, что снижает надежность его работы.

Цель изобретения — повышение падеж. ности работы холодильника.

Указанная цель достигается тем, что ь

«oлодильнике для охлаждения сыпучего материала, выходящего пз вращающейся печи, содержащем загрузочную шахту, размещенную под ней воздухопроницаемую решетку и распределитель материала, уста. новленный под ша«той с возможностью ка. чания относительно центральной осп возду«опроницаемой решетки от привода, распределитель выполнен из металлической плиты в форме равнобедренного треугольника, расположенного параллельно решетке основанием в сторону вращающейся печи, причем основание треугольника равно

1/2 — 1/5 ширины решетки и параллельно ее поперечной ос», а угол прп вершине равен

35 — 90 .

На фиг. 1 показан общий вид «олодильника; на фпг. 2 — сечение А — А на фпг. 1, 670784

Холодильник вращающейся печи 1 содержит загрузочную шахту 2, распределитель 3 и воздухопроницаемую решетку 4, которая может быть выполнена в виде колосниковой решетки или в виде пластинчатого колосникового транспортера.

Распределитель 3 прикреплен к тяге 5, при помощи которой может перемещаться в обе стороны от продольной оси решетки

4. Клинкер из печи 1 падает на откос из ранее упавшего клинкера на распределитель 3, который разделяет его на 2 потока: левую и правую стороны решетки 4, чем и достигается улучшение равномерности распределения клинкера по решетке 4, причем работать распределитель 3 будет практически неограниченное время, так как падающий клинкер ударяет по «подушке» из клинкера.

Для обеспечения симметричного разделения потока всего клинкера распределитель

3 выполнен в виде равнобедренного треугольника с углом при вершине сс, равным

35 — 90, и может быть перемещен вдоль основания решетки 4 вправо и влево. т5

Размер основания распределителя 3 равен (1/2 — 1/5) В, где ширина  — ширина решетки 4.

Для исключения прохода воздуха через решетку 4 в месте установки распределителя 3, так как над ним нет или почти нет клинкера, щели в колосниках колосниковой решетки 4 глушатся, а в случае применения пластинчатого колосникового транспортера сам распределитель 3 исключает проход воздуха через решетку 4 в районе его установки, угол а принимается меньшим для больших размеров В решеток, что обеспечивает более качественное разделение потока клинкера. 40

Основание распределителя 3 берется тем больше, чем больше ширина решетки 4, так как при этом расстояние между разделенными частями потока клинкера возрастает, т. е. обеспечивается поступление клинкера на середину правой и лсвой половин решетки 4.

Применение изобретения обсспечит практически неограниченный срок службы распределителя 3 при обеспечении хорошего распределения клинкера по ширине решетки 4.

Формула изобретения

Холодильник для охлаждения сыпучего материала, выходящего из вращающейся печи, содержащий загрузочную шахту, размещенную под ней воздухопроницаемую решетку и распределитель материала, установленный под шахтой с возможностью качания относительно центральной оси воздухопроницаемой решетки от привода, отл ич а ю щи и ся тем, что, с целью повышения надежности работы холодильника, распределитель выполнен из металлической плиты в форме равнобедренного треугольника, расположенного паралллельно решетке основанием в сторону вращающейся печи, причем основание треугольника равно

1/2 — 1/5 ширины решетки и параллельно ее поперечной оси, а угол при вершине равен

35 — 90 .

Источники информации, принятые во внимание при экспертизе

1. Банит Ф. Г., Несвижский О. А. Механическое оборудование цементных заводов, «Машиностроение», М., 19б7, с. 188.

2. Техинформация ВНИИЭСМ, «Техника охлаждения цементного клинкера», М,, 1972, с. 20 — 21.
