(i ц 6709 I5

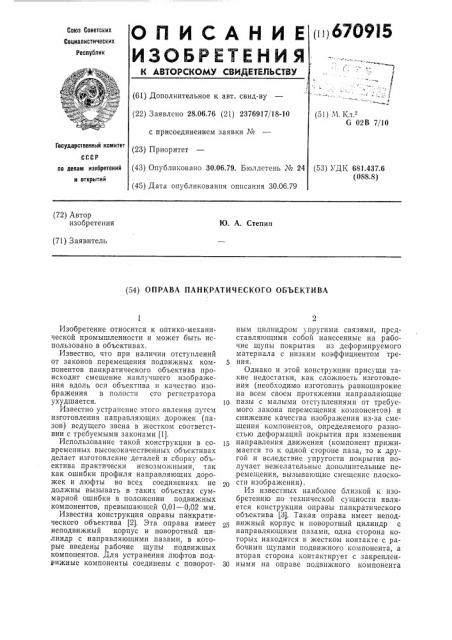

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 28.06.76 (21) 2376917/18-10 с присоединением заявки ¹ (5! ) М. Кл а
6 02В 7/10 (53) УДК 681.437.6 (088.8) (43) Опубликовано 30.06.79. Бюллетень ¹ 24 (45) Дата опубликования описания 30.06,79 ло делам изобретений и открытий (72) Автор изобретения
1О. А. Степин (71) Заявитель (54) ОПРАВА ПАНКРАТИЧЕСКОГО ОБЪЕКТИВА
Государственный комитет
Приоритет
Изобретение относится к оптико-механической промышленности и может быть использовано в объективах.
Известно, что при наличии отступлений от законов перемещения подвижных ком- 5 понентов панкратического объектива происходит смещение наилучшего изображения вдоль оси объектива и качество изображения в полости его регистратора ухудшается. 10
Известно устранение этого явления путем изготовления направляющих дорожек (пазов) ведущего звена в жестком соответствии с требуемыми законами (1).
Использование такой конструкции в со- 15 временных высококачественных объективах делает изготовление деталей и сборку объектива практически невозможными, так как ошибки профиля направляющих дорожек и люфты во всех соединениях не должны вызывать в таких объектах суммарной ошибки в положении подвижных компонентов, превышающей 0,01 — 0,02 мм.
Известна конструкция оправы панкратического объектива (2). Эта оправа имеет неподвижный корпус и поворотный цилиндр с направляющими пазами, в которые введены рабочие щупы подвижных компонентов. Для устранения люфтов подвижные компоненты соединены с поворот- 30 ным цилиндром упругими связями, представляющими собой нанесенные на рабочие щупы покрытия из деформируемого материала с низким коэффициентом трения.
Однако и этой конструкции присущи такие недостатки, как сложность изготовления (необходимо изготовить равноширокие на всем своем протяжении направляющие пазы с малыми отступлениями от требуемого закона перемещения компонентов) и снижение качества изображения из-за смещения компонентов, определяемого разностью деформаций покрытия при изменении направления движения (компонент прижимается то к одной стороне паза, то к другой и вследствие упругости покрытия получает нежелательныс дополнительные перемещения, вызывающие смещение плоскости изображения).
Из известных наиболее близкой к изобретению по технической сущности является конструкция оправы панкратического объектива (3). Такая оправа имеет неподвижный корпус и поворотный цилиндр с направляющими пазами, одна сторона которых находится в жестком контакте с рабочими щупами подвижного компонента, а вторая сторона контактирует с закрепленными на оправе подвижного компонента
670915
55 вспомогательными щупами, покрытыми деформируемым покрытием.
При таком исполнении рабочие щупы находятся в постоянном жестком контакте с одной из сторон направляющих пазов вследствие упругого контакта вспомогательных щупов со второй поверхностью направляющих пазов, благодаря чему люфты устранены, а вместо жестких требований к профилю обеих сторон паза остаются только требования к профилю той стороны паза, с которой контактируют рабочие щупы.
Но несмотря на свои преимущества эта конструкция имеет недостаток: размещение в каждом направляющем пазу рабочего и вспомогательного щупов приводит к необходимости увеличения габаритов оправы (особенно если в качестве щупов для уменьшения моментов использования шарикоподшипники), что далеко не всегда возможно и практически всегда нежелательно.
Цель изобретения — уменьшение габаритов оправы.
Поставленная цель достигается тем, что ведущее звено содержит не менее трех дополнительных направляющих дорожек, а вспомогательные щупы размещены в этих дорожках.
На чертеже показана принципиальная схема оправы панкратического объектива.
Оправа 1 подвижного компонента соединена с тремя направляющими дорожками
2 ведущего звена 3, представляющего собой поворотный цилиндр, рабочими щупами 4, выполненными в виде шарикоподшипников, установленных на неподвижно соединенных с оправой 1 осях 5. Кроме рабочих щупов связь между ведущим звеном 3 и оправой 1 осуществлена вспомогательными щупами 6, расположенными в трех дополнительных направляющих дорожках 7, выполненных в ведущем звене. Вспомогательные щупы 6 размещены на осях 8, жестко связанных с ползунами 9, подвижно установленными в оправе 1. Упругая связь щупов 6 с оправой 1 осуществляется пружинами 10. Вращение оправы 1 при поворотах ведущего звена 3 установлено шпонкой 11 в виде шарикоподшипника, расположенной в пазу 12 неподвижного корпуса 13. Направляющие дорожки 2 и 7 ведущего звена выполнены в виде одинаковых спиральных пазов, а щупы 4 и 6 расположены через один и оси их лежат в одной плоскости.
4
Работает устройство следующим образом.
При вращении ведущего звена 3 рабочие щупы 4 катятся по левым боковым сторонам направляющих дорожек 2 и перемещают оправу 1 подвижного компонента вдоль оси. Вспомогательные щупы 6 прижаты к правым боковым сторонам дополнительных дорожек 7 пружинами 10 и обеспечивают тем самым постоянный контакт рабочих щупов 4 с левыми боковыми сторонами направляющих дорожек 2.
Из сказанного ясно, что закон перемещения оправы 1 подвижного компонента определяется профилем только левых боковых сторон направляющих дорожек 2, причем наличие осевого зазора между направляющими дорожками и рабочими щупами не влияет на этот закон. Это позволяет значительно снизить требования к изготовлению ведущего звена (особенно в случае, когда направляющие дорожки имеют кулачковый профиль), Таким образом, рассмотренная конструкция обеспечивает безлюфтовые оправы подвижного компонента с одноименными сторонами направляющих дорожек ведущего звена при минимальных габаритах оправы: вспомогательные щупы расположены в одной плоскости с рабочими и каждый из них находится в своей дорожке, что не вызывает необходимости увеличения габаритов конструкционных элементов оправы.
Формула изобретения
Оправа панкратического объектива, содержащая ведущее звено с направляющими дорожками, контактирующими с рабочими щупами подвижного компонента, и вспомогательные щупы, упруго связанные с оправой подвижного компонента, отлич а ю щ а я с я тем, что, с целью уменьшения габаритов, ведущее звено содержит не менее трех дополнительных направляющих дорожек, а вспомогательные щупы размещены в этих дорожках.
Источники информации, принятые во внимание при экспертизе
1. Чуриловский В. Н. Теория оптических приборов. М., 1966, с. 409 — 411.
2. Патент США № 366093, кл. 350 — 184, опублик. 1971.
3. Кругер М. Я. и др. Справочник конструктора оптико-механических приборов.
М., «Машиностроение», 1967, с. 366, рис.36.
