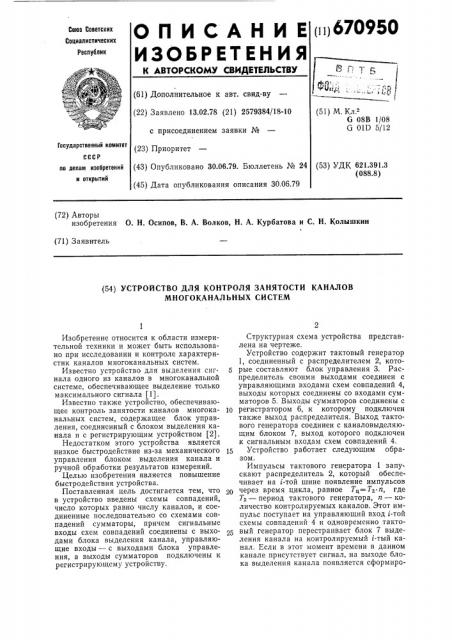

1i 11 670950

OllHCAHHE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.02.78 (21) 2579384/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.06.79. Бюллетень № 24 (45) Дата опубликования описания 30.06.79 (51) М. Кл.

G 08В 1/08

G 01D 5/12

Государственный комитет (53) УДК 621.391.3 (088.8) по делам изобретений и открытий (72) Авторы изобретения О. Н. Осипов, В. А. Волков, Н. А. Курбатова и С. Н. Колышкин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЗАНЯТОСТИ КАНАЛОВ

МНОГОКАНАЛЪНЪ|Х СИСТЕМ

Изобретение относится к области измерительной техники и может быть использовано при исследовании и контроле характеристик каналов многоканальных систем.

Известно устройство для выделения сиг- 5 нала одного из каналов в многоканальной системе, обеспечивающее выделение только максимального сигнала (1).

Известно также устройство, обеспечивающее контроль занятости каналов многока- 10 нальных систем, содержащее блок управления, соединенный с блоком выделения канала и с регистрирующим устройством (2).

Недостатком этого устройства является низкое быстродействие из-за механического 15 управления блоком выделения канала и ручной обработки результатов измерений.

Целью изобретения является повышение быстродействия устройства.

Поставленная цель достигается тем, что в устройство введены схемы совпадений, число которых равно числу каналов, и соединенные последовательно со схемами совпадений сумматоры, причем сигнальные входы схем совпадений соединены с выходами блока выделения канала, управляющие входы — с выходами блока управления, а выходы сумматоров подключены к регистрирующему устройству.

Структурная схема устройства представлена на чертеже.

Устройство содержит тактовый генератор

1, соединенный с распределителем 2, которые составляют блок управления 3. Распределитель своими выходами соединен с управляющими входами схем совпадений 4, выходы которых соединены со входами сумматоров 5. Выходы сумматоров соединены с регистратором 6, к которому подключен также выход распределителя, Выход тактового генератора соединен с каналовыделяющим блоком 7, выход которого подключен к сигнальным входам схем совпадений 4.

Устройство работает следующим образом.

Импульсы тактового генератора 1 запускают распределитель 2, который обеспечивает на i-той шине появление импульсов через время цикла, равное Т„= Т> и, где

Тз — период тактового генератора, и — количество контролируемых каналов. Этот импульс поступает на управляющий вход т -той схемы совпадений 4 и одновременно тактовый генератор перестраивает блок 7 выделения канала на контролируемый т-тый канал. Если в этот момент времени в данном канале присутствует сигнал, на выходе блока выделения канала появляется сформиро670950

Формула изобретения

Составитель В. Киселев

Редактор Г. Яковлева

Техред А. Камышникова Корректоры: 3. Тарасова и Т. Добровольская

Заказ 1301/13 Изд. № 387 Тираж 727 Подписное

НПО <Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва. Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 ванный из сигнала импульс, который поступает на сигнальный вход/-той схемы совпадения 4. В результате временного совпадения г-того тактового импульса, поступившего на управляющий вход схемы совпадений, и импульса, поступившего на ее сигнальный вход, на выходе появляется импульс, поступающий на вход соответствующего сумматора 5, где суммируется с результатом предыдущего состояния. Такая процедура обработки производится последовательно по всем каналам. По команде на запись полученные в сумматорах числа переписываются в регистрирующее устройство 6.

Устройство для контроля занятости каналов многоканальных систем, содержащее блок управления, соединенный с блоком выделения канала и с регистрирующий «:ст: ройством, отличающееся тем, что, с целью повышения быстродействия, в него введены схемы совпадений, число которых

5 равно числу каналов, и соединенные последовательно со схемами совпадений сумматоры, причем сигнальные входы схем совпадений соединены с выходом блока выделения канала, управляющие входы — с выхо10 дами блока управления, а выходы сумматоров подключены к регистрирующему устройству.

Источники информации, принятые во внимание при экспертизе

15 1. Авторское свидетельство СССР

М 171894, кл. Н ОЗК 19/20, 1965.

2. Инструкция по эксплуатации радиорегистрирующего прибора типа FRGN/57. Перевод № 2334. Торгово-промышленная пала20 та СССР. Ленинградское отделение, 1974,
