Класс 21а, 36о № 67097

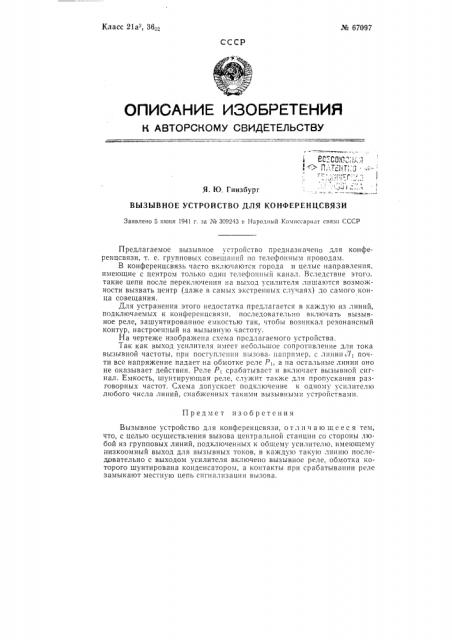

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я. Ю. Гинзбург

ВЫЗЫВНОЕ УСТРОЙСТВО ДЛЯ КОНФЕРЕНЦСВЯЗИ

Заявлено 5 шоня 1941 г. за № 309243 в Народньш Комиссариат связи СССР

Предмет изобретения

Вызывное устройство для конференцсвязи, о т:I и ч а ю щ е е с я тем, что, с целью осуществления вызова центральной станции со стороны любой из групповых линий, подключенных к общему усилителю, имеющему иизкоомный выход для вызывных токов, в каждую такую линию последовательно с выходом усилителя включено вызывное реле, обмотка которого шунтирована конденсатором, а контакты при срабатывании реле замыкают местную цепь сигнализации вызова.

Предлагаемое вызывное устройство предназначено для конференцсвязи, т. е. групповых совещаний по телефонным проводам.

В конференцсвязь часто включаются города и целые направления, имеюшие с центром только один телефонный канал. Вследствие этого. такие цепи после переключения на вы од усилителя лишаются возможности вызвать центр (даже в самых экстренных случаях) до самого конца совещания.

Для устранения этого недостатка предлагается в каждую из линий, подключаемых к конференцсвязи, последовательно вкл1очать вызывное реле, зашунтированное емкостью так, чтобы возникал резонансный контур, настроенный на вызывную частоту.

На чертеже изображена схема предлагаемого устройства.

Так как выход усилителя имеет небольшое сопротивление для тока вь1зывной частоты, при поступлении вызова например. с линии.7, почти все напряжение падает на обмотке реле Р„а на остальные линии оно не оказывает действия. Реле Pi срабатывает н включает вызывной сигнал. Емкость, шунтирующая реле, служит также для пропускания разговорных частот. Схема допускает подключение к одному усилителю любого числа линий, снабже IHblx такими вызывными устройствами.
