ц 670987

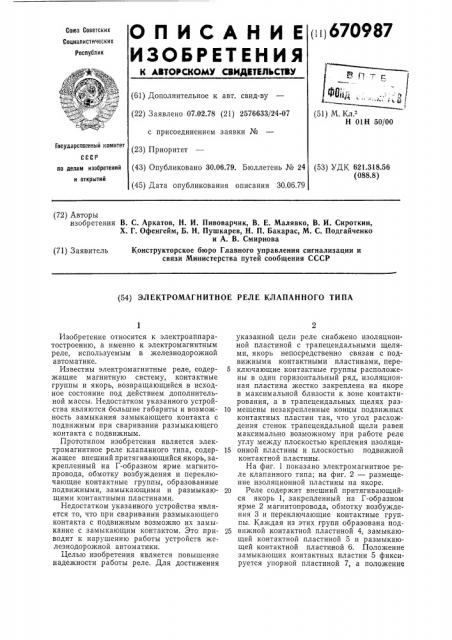

ОПИСАН И Е

ИЗОЬГИтИНИЯ

К АВТОРСКОМУ СВИДВТИЛЬСТВУ

Союз Советских

Социалистических

Республик

Рп-,:

Ф 11й .. (51) М. Кл.з

Н 01Н 50(00 (61) Дополнительное к авт. свид-ву (22) Заявлено 07.02.78 (21) 2576633(24-07 с присоединением заявки Ме (23) Приоритет (43) Опубликовано 30.06.79. Бюллетень Ке 24 (45) Дата опубликования описания 30.06.79

Государствеикый комитет (53) УДК 621.318.56 (088.8) по делам изобретений и открытий (72) Авторы изобретения В. С. Аркатов, Н. И. Пивоварчик, В. Е. Малявко, В. И. Сироткин, Х. Г. Офенгейм, Б. Н. Пушкарев, Н. П. Бакарас, М. С. Подгайченко и А. В. Смирнова

Конструкторское бюро Главного управления сигнализации и связи Министерства путей сообщения СССР (71) Заявитель (54) ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ КЛАПАННОГО ТИПА

Изобретение относится к электроаппаратостроению, а именно к электромагнитным реле, используемым в железнодорожной автоматике.

Известны электромагнитные реле, содержащие магнитную систему, контактные группы и якорь, возвращающийся в исходное состояние под действием дополнительной массы. Недостатком указанного устройства являются большие габариты и возможность замыкания замыкающего контакта с подвижным при сваривании размыкающего контакта с подвижным.

Прототипом изобретения является электромагнитное реле клапанного типа, содержащее внешний притягивающийся якорь, закрепленный на Г-образном ярме магнитопровода, обмотку возбуждения и переключающие контактные группы, образованные подвижными, замыкающими и размыкающими контактными пластинами.

Недостатком указанного устройства является то, что при сваривании размыкающего контакта с подвижным возможно их замыкание с замыкающим контактом. Это приводит к нарушению работы устройств железнодорожной автоматики.

Целью изобретения является повышение надежности работы реле. Для достижения указанной цели реле снабжено изоляционной пластиной с трапецеидальными щелями, якорь непосредственно связан с подвижными контактными пластинами, пере5 ключающие контактные группы расположены в один горизонтальный ряд, изоляционная пластина жестко закреплена на якоре в максимальной близости к зоне контактирования, а в трапецеидальных щелях раз10 мещены незакрепленные концы подвижных контактных пластин так, что угол расхождения стенок трапецеидальной щели равен максимально возможному при работе реле углу между плоскостью крепления изоляци15 онной пластины и плоскостью подвижной конта ктно и пл астины.

На фиг. 1 показано электромагнитное реле клапанного типа; на фиг. 2 — размещение изоляционной пластины на якоре.

20 Реле содержит внешний притягивающийся якорь 1, закрепленный на Г-образном ярме 2 магнитопровода, обмотку возбуждения 3 и переключающие контактные группы. Каждая из этих групп образована под25 вижной контактной пластиной 4, замыкающей контактной пластиной 5 и размыкающей контактной пластиной 6. Положение замыкающих контактных пластин 5 фиксируется упорной пластиной 7, а положение

670987

Фиг. 1

Заказ 1146/9 НПО «Поиск» Изд. М 409 Тираж 922 Подписное

Типография, пр. Сапунова, 2 размыкающей контактной пластины 6 фиксируется упорной пластиной 8. Упорные пластины 7 и 8 выполнены из изоляционного материала и обеспечивают необходимый зазор между контактами.

Непосредственно на якоре 1 в максимальной близости от зоны контактирования жестко закреплена изоляционная пластина 9, выполненная с трапецеидальной щелью для каждой подвижной контактной пластины 4.

При этом якорь 1 непосредственно связан с подвижными контактными пластинами 4, все переключающие контактные группы расположены в один горизонтальный ряд, а незакрепленные концы подвижных контактных пластин 4 размещены в трапецеидальных щелях так, что угол а расхождения ее стенок 10 равен максимально возможному при работе реле углу Р между плоскостью 11 крепления изоляционной пластины 9 и плоскостью 12 подвижной контактной пластины 4 (фиг. 2).

Данное расположение подвижных контактных пластин в трапецеидальных щелях исключает замыкание подвижных контактных пластин 4 с замыкающими контактными пластинами 5 в случае сваривания подвижных и размыкающих контактных пластин при работе реле.

Формула изобретения

Электромагнитное реле клапанного типа, содержащее внешний притягивающийся якорь, закрепленный на Г-образном ярме магнитопровода, обмотку возбуждения и переключающие контактные группы, образованные подвижными, замыкающими и

10 размыкающими контактными пластинами, отличающееся тем, что, с целью повышения надежности работы, реле снабжено изоляционной пластиной с трапецеидальными щелями, якорь непосредственно связан

15 подвижными контактными пластинами, переключающие контактные группы расположены в один горизонтальный ряд, изоляционная пластина жестко закреплена на якоре в максимальной близости к зоне кон20 тактирования, а в трапецеидальных щелях размещены незакрепленные концы подвижных контактных пластин так, что угол расхождения стенок трапецеидальных щелей равен максимально возможному при рабо25 те реле углу между плоскостью крепления изоляционной пластины и плоскостью подвижной контактной пластины.
