Реферат

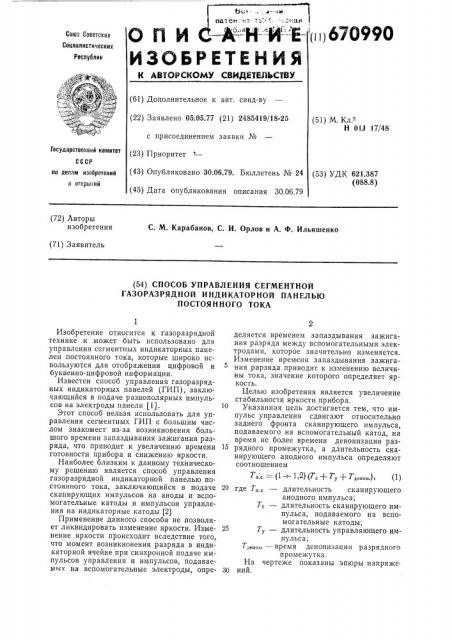

0 и и с-м -"н-Й(е- (ii)s70990

Союз Советских

Сокиалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 05.05.77 (21) 2485419/18-25 (51) М. Кл. Н OIJ 17/48 с присоединением заявки №

CCCP (43) Опубликовано 30.06.79. Бюллетень № 24 (45) Дата опубликования описания 30.06.79 (53) УДК 621.387 (088.8) по делам изобретений н открьпий (72) Авторы изобретения

С. М. Карабанов, С. И. Орлов и А. Ф. Ильяшенко (71) Заявитель (54) СПОСОБ УПРАВЛЕНИЯ СЕГМЕНТНОЙ

ГАЗОРАЗ РЯДН ОЙ ИНДИКАТОРНОЙ ПАНЕЛЬЮ

ПОСТОЯННОГО ТОКА

Й Уд Р теенный комитет (23) Приоритет

Изобретение относится к газоразрядной технике и может быть использовано для управления сегментных индикаторных панелеи постоянного тока, которые широко используются для отображения цифровой и буквенно-цифровой информации.

Известен способ управления газоразрядных индикаторных панелей (ГИП), заключающийся в подаче разнополярных импульсов на электроды панели (1).

Этот способ нельзя использовать для управления сегментных ГИП с большим числом знакомест из-за возникновения большого времени запаздывания зажигания разряда, что приводит к увеличению времени готовности прибора и снижению яркости.

Наиболее близким к данному техническому решению является способ управления газоразрядной индикаторной панелью постоянного тока, заключающийся в подаче сканирующих импульсов на аноды и вспомогательные катоды и импульсов управления на индикаторные катоды (2).

Применение данного способа не позволяет ликвидировать изменение яркости. Изменение яркости происходит вследствие того, что момент возникновения разряда в индикаторной ячейке при синхронной подаче импульсов управления и импульсов, подаваемых. на вспомогательные электроды, определяется временем запаздывания зажигания разряда между вспомогательными электродами, которое значительно изменяется.

Изменение времени запаздывания зажигания рарзяда приводит к изменению величины тока, значение которого определяет яркость.

Целью изобретения является увеличение стабильности яркости прибора.

Указанная цель достигается тем, что импульс управления сдвигают относительно заднего фронта сканирующего импульса, подаваемого на вспомогательный катод, на время не более времени деионизации раз15 рядного промежутка, а длительность сканирующего анодного импульса определяют соотношением

Т,, = (1 —: 1,2)(Т, + Тх+ Т„... ), (1)

20 где Т,, — длительность сканирующего анодного импульса;

T„— длительность сканирующего импульса, подаваемого на вспомогательные катоды;

25 T„— длительность управляющего импульса;

Т„-„„„— время деионизации разрядного промежутка.

На чертеже показаны эпюры напряже.

30 ний.

670990

При управлении панелью предложенным способом передний фронт импульса управления жестко привязан к заднему фронту сканирующего импульса, подаваемого на вспомогательный катод, поэтому момент возникновения тока в индикаторной ячейке определяется только временем запаздывания зажигания разряда в ней. Если импульс управления сдвигают относительно заднего фронта сканирующего импульса, подаваемого на вспомогательный катод на время не более времени деионизации, то время запаздывания зажигания разряда в индикаторной ячейке будет практически равно времени формирования разряда, которое определяется только величиной питающего напряжения, родом газа и материала катода, в противном случае концентрация заряженных частиц уменьшается настолько, что время запаздывания зажигания разряда увеличивается из-за появления статистического времени запаздывания, которое является величиной вероятностной, а это приводит к появлению изменения яркости (мерцаний) .

Анодный сканирующий импульс является общим для сканирующего импульса, подаваемого на вспомогательный катод, и импульса управления, а длительность его не должна превышать величины

? а.с : 1>2 (? с + ?у + ? деион.) (2)

Положительный анодный импульс длительностью Т,, подают одновременно с отрицательным сканирующим импульсом на вспомогательный катод, после окончания сканирующего импульса, подаваемого на вспомогательный катод, со сдвигом на время не больше времени деионизации, на катодные сегменты подают отрицательные управляющие импульсы.

Увеличение длительности анодного импульса на величину большую, чем та, которая определяется формулой 1, ведет к за5

З0

40 метному уменьшению величины среднего тока и уменьшению яркости.

Для увеличения яркости необходимо увеличивать питающее напряжение, поэтому длительность анодного импульса выбирают не более 1,2 (Tc+ Ty+ Т„„„н ), что обеспечивает нормальную работу прибора.

Предложенный способ позволяет эффективно управлять ГИП постоянного тока, значительно уменьшить изменение яркости.

Формула изобретения

Способ управления сегментной газоразрядной индикаторной панелью постоянного тока, заключающийся в подаче сканирующих импульсов на аноды и вспомогательные катоды и импульсов управления на индикаторные катоды, отличающийся тем, что, с целью увеличения стабильности яркости прибора, импульс управления сдвигают относительно заднего фронта сканирующего импульса, подаваемого на вспомогательный катод, на время не более времени деионизации разрядного промежутка, а длительность сканирующего импульса, подаваемого на анод, определяют соотношением

?,, = (1 1,2) (Т, + Ту + ? д,„,„.), где Т,, — длительность анодного сканирующего импульса;

T„— длительность сканирующего импульса, подаваемого на вспомогательные катоды;

Т» — длительность управляющего импульса;

Тдеиои — вРемЯ ДеионизаЦии РазРЯДного промежутка.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3790850, кл. 315 †1, 1974.

2. Патент США № 3664925, кл. 340 — 379, 1972.
