Устройство для лужения и пайки погружением в расплавленный припой

Устройство для лужения и пайки погружением в расплавленный припой

Иллюстрации

Показать все

Реферат

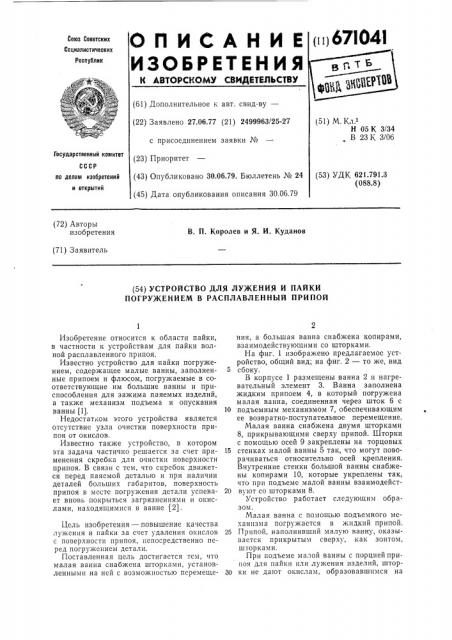

О П И С А Н И Е (ii)671041

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.06.77 (21) 2499963/25-27 с присоединением заявки Ао (23) Приоритет (43) Опубликовано 30.06.79. Бюллетень М 24 (45) Дата опубликования описания 30.06.79 (51) М. Кл.з

Н 05 К 3/34

В 23 К 3/06

Государственный комитет (53) УДК 621.791.3 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. П. Королев и Я. И. Куданов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЛУЖЕНИЯ И ПАЙКИ

ПОГРУЖЕНИЕМ В РАСПЛАВЛЕННЫЙ ПРИПОЙ

Изобретение относится к области пайки, в частности к устройствам для пайки волной расплавленного припоя.

Известно устройство для пайки погружением, содержащее малые ванны, заполненные припоем и флюсом, погружаемые в соответствующие им большие ванны и приспособления для зажима паяемых изделий, а также механизм подъема и опускания ванны (1).

Недостатком этого устройства является отсутствие узла очистки поверхности припоя от окислов.

Известно также устройство, в котором эта задача частично решается за счет применения скребка для очистки поверхности припоя. В связи с тем, что скребок движется перед паяемой деталью и при наличии деталей больших габаритов, поверхность припоя в месте погружения детали успевает вновь покрыться загрязнениями и окислами, находящимися в ванне (2).

Цель изобретения — повышение качества лужения и пайки за счет удаления окислов с поверхности припоя, непосредственно перед погружением детали.

Поставленная цель достигается тем, что малая ванна снабжена шторками, установленными на ней с возможностью перемещения, а большая ванна снабжена копирами, взаимодействуюшими со шторками.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, вид

5 сбоку.

В корпусе 1 размещены ванна 2 и нагревательный элемент 3. Ванна заполнена жидким припоем 4, в который погружена малая ванна, соединенная через шток 6 с

10 подъемным механизмом 7, обеспечивающим ее возвратно-поступательное перемещение.

Малая ванна снабжена двумя шторками

8, прикрывающими сверху припой. Шторки с помощью осей 9 закреплены на торцовых

15 стенках малой ванны 5 так, что могут поворачиваться относительно осей крепления.

Внутренние стенки большой ванны снабжены копирами 10, которые укреплены так, что при подъеме малой ванны взаимодейст20 вуют со шторками 8.

Устройство работает следующим образом.

Малая ванна с помощью подъемного механизма погружается в жидкий припой.

25 Припой, наполнивший малую ванну, оказывается прикрытым сверху, как зонтом, шторками.

При подъеме малой ванны с порцией припоя для пайки или лужения изделий, шторЗо ки не дают окислам, образовавшимся на

671041 чьиг. Z

Составитель Л. Байчер

Техред Н. Строганова Корректор P. Беркович

Редактор Г. Прусова

Заказ 1800/б Изд. № 385 Тираж 968

ЦНИИПИ ИПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушскаи наб., д. 4/5

Подписное

" ипографин, пр. Сапунова, 2 поверхности припоя в большой ванне, попасть в малую ванну. При подъеме малой ванны выше уровня припоя в большой ванне боковые поверхности шторок упираются в копиры, шторки поворачиваются на осях и очищают от окислов зону пайки — лужения. В результате ванна с чистым припоем поднимается в рабочую зону.

При опускании малой ванны шторки сдвигаются и не позволяют окислам попасть в нее. Таким образом, в малой ванне всегда будет чистый припой.

Формула изобретения

Устройство для лужения и пайки погружением в расплавленный припой, содержащее ванну с расплавленным припоем и расположенную внутри нее малую ванну, механизм подъема малой ванны, отл и ч а ющ е е с я тем, что, с целью повышения каче5 ства лужения и пайки за счет удаления окислов с поверхности припоя, малая ванна снабжена шторками, установленными на ней с возможностью перемещения, а большая ванна снабжена копирами, взаимодей10 ствующими с указанными шторками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 227148, кл. В 23 К 3/06, 1965.

15 2. Авторское свидетельство СССР № 337210, кл. В 23 К 3/06, 1970.
