Реферат

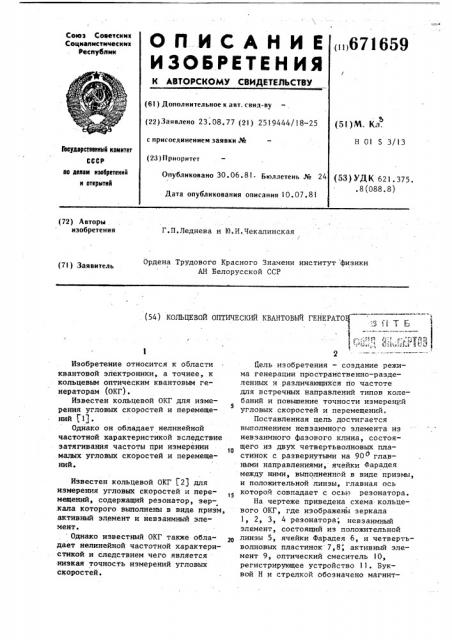

О П И С А Н И Е (671659

ИЗОБРЕТЕНИЯ

Союз Советски н

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)Заявлено 23.08.77 (21) 2519444/18-25 (51)М. Кл. с присоединением заявки ¹

Н 01 S З/1З

Гасударственный комитет

СССР (23) Приоритет

II0 делам изобретений н отнрмтнй

Опубликовано 30. 06 ° 81- Бюллетень № 24 (53) УДК 621.375.,8(088.8) Дата опубликования описания 10. 07.81 (?2) Авторы изобретения

Г.П. Леднева и Ю.И. Чекалинская

Ордена Трудового Красного Знамени институт физики

АН Белорусско" CCP (7I) Заявитель (54) КОЛЬЦЕВОЙ ОПТИЧЕСКИЙ КВАНТОВЬЕЙ ГЕНЕРАТО) .т."? е 1 1 Б е е0

Изобретение относится к области квантовой электроники, а точнее, к кольцевым оптическим квантовым генераторам (ОКГ).

Известен кольцевой ОКГ для измерения угловых скоростей и перемеще À Ã1).

Однако он обладает нелинейной частотной характеристикой вследствие затягивания частоты при измерении малых угловых скоростей и перемещений.

Известен кольцевой ОКГ 52j для измерения угловых скоростей и пере15 мещений, содержащий резонатор, зер.кала которого выполнены в виде призм, активный элемент и невзаимный элемент. Однако известный ОКГ также обладает нелинейной частотной характеристикой и следствием чего является низкая точность измерений угловых скоростей.

2 цель изобретения — создание режима генерации пространственно-разделенных л различающихся йо частоте для встречных направлений типов колебаний и Повышение точности измерений угловых скоростей и перемещений.

Поставленная цель достигается выполнением невзаимного элемента из невзаимного фазового клина, состоящего из двух четвертьволновых пластинок с развернутыми на 90 главными направлениями, ячейки Фарадея между ними, выполненной в виде призмы, и положительной линзы, главная ось которой совпадает с осью резонатора.

На чертеже приведена схема кольцевого ОКГ, где изображены зеркала

1, 2, 3, 4 резонатора, невзаимный элемент, состоящий из положительной линзы 5, ячейки Фарадея 6, и четвертьволновых пластинок 7,8", активный элемент 9, оптический смеситель 10, регистрирующее устройство 11. Буквой Н и стрелкой обозначено магнит3 671659 4 ное прае, наложенное на ячейку Фа- годаря этому невзаимный элемент форрадея. Кольцевой резонатор образо- мирует в кольцевом резонаторе, в ван зеркалами, выполненными в виде качестве которого выбирают кольцепризм. Зеркалами резонатора могут, вой резонатор с зеркалами в виде быть призмы из любого материала, про- призм, пространственноограниченные пускание которого лежит в области собственные типы колебаний с несовyc ения активного вещества, напри- падающими для встречных направлений мер тербиевого стекла. Невзаимный пространственными распределениями фазовый клин представляет собой полей, различающиеся по частоте. ячейку Фарадея, выполненную в виде 1р Устройство позволяет увеличить призмы и расположенную между дву- точность измерений угловых скоромя четвертьволновыми пластинками, стей и перемещений на 40-50Х, главные оси которых развернуты на

90О. На ячейку Фарадея наложено маг- Формула изобретения нитное поле. Магнитное поле создают 15 с помощью соленоида, через обмотку Кольцевой оптический квантовый которого проходит постоянный ток, генератор, содержащий резонатор, либо с помощью постоянного магййта. . зеркала которого выполйены в виде

В качестве магнитооптического веще- призм, активный элемент и невзаимства ячейки Фарадея можно использо- 2р ный элемент, о т л и ч а ю щ и йвать гранаты, ферритовые пленки, тер- с я тем, что, с целью создания ребиевые и другие сорта стекол. Опти- . жима генерации пространственно раэческий смеситель 10 и регистрирующее " деленных и различающихся по частоте .устройство 1! представляют собой :" - " для встречных направлений типов костандартную аппаратуру. Йунктйрнйми 25 лебаний и повышения точности измереЛИНИЯМИ ОбоэиаЧеНЫ тРаекторйи "ЙуФ<ов : ний угловых скоростей и перемещений, вс гречных типов колебаний, линейно . невзаимный элемент выполнен из нейоляризованных в плоскости резойато- взаимного фазового клина, состоящера. Невзаимный фазовый клин дает ча" : " го из двух четвертьволновых пласти стотную подставку, т.е. различие ча- 3p H e. p B H 1MH. Н 90 FJlaBHblMH стет встречных волн, и одйовременно осями, ячейки Фарадея между ними, вместе с положительной лйнзой дейст- выполйенной в виде "призмы, и положи"вует на воюй в одйом йаправлении.. тельной линзы, главная ось которой как фокусирующая линза, "главная ось . .. совпадает с осью резонатора. которой смещена по поперечйой коор- js Источники информации, дийате вверх"от оси резонатора", а:, принятые во внимание прн экспертизе

"" " " во "встречном направлении - как лин- l. Патент .США N 3890047, за, главная ось которой смещена по кл. 331-94.5, опублик. 1975. поперечной координате йа такую же 2. Лазеры на красителях. Под величину вниз от оси резонатора, 40 ред. Ф.П.Шефера, пер. с англ., издат.:ф. положение главных осей для встреч- тельство "Мир", Москва, 1976, ных направлений не совпадает. Бла- с. 88-89.

671659

/ гФ 1

1f:

Составитель О.Залипаев

Техред С. Мигунова Корректор M.Äåì÷èê

Редактор Е. Зеленцова

Заказ 4509 17 Тир ак 3

;ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раужская наб., д. 4/5 ! ..

Подписное

Филиал ППП Патент, г. Уигород, ул. Проектная, 4
