Реферат



пц 6 У)747

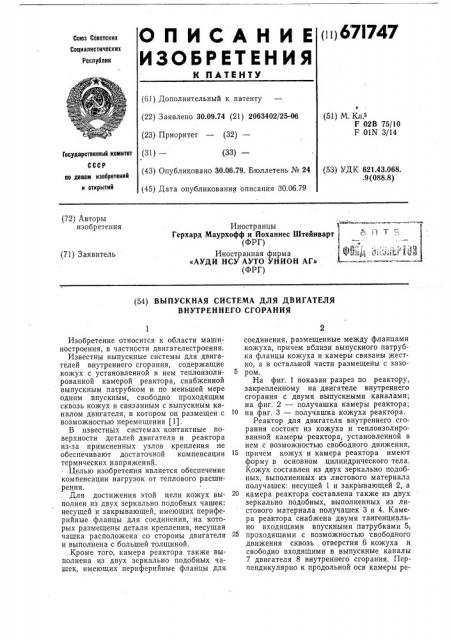

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических.Республик (61) Дополнительный к патенту (22) Заявлено 30.09.74 (21) 2063402/25-06 (23) Приоритет — (32)— (51) М. Клз

F 02В 75/10

F 01N 3/14 (33)— (31)—

Государственный комитет

СССР (43) Опубликовано 30.0 6.79. Бюллетень № 24 (45) Дата опубликования описания 30.06.79 (53) УДК 621.43.068. .9 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

Иностранцы

Герхард Маурхофф и йоханнес Штейнварт 1 (ФРГ) Иностранная фирма

«АУДИ НСУ АУТО УНИОН АГ» (ФРГ) (71) Заявитель (54) ВЪ| П УСКНАЯ СИСТЕМА ДЛЯ ДВ И ГАТЕЛЯ

ВНУТРЕННЕГО СГОРАНИЯ

Изобретение относится к области машиностроения, в частности двигателестроения.

Известны выпускные системы для двигателей внутреннего сгорания, содержащие кожух с установленной в нем теплоизоли- 5 рованной камерой реактора, снабженной выпускным патрубком и по меньшей мере одним впускным, свободно проходящим сквозь кожух и связанным с выпускным каналом двигателя, в котором он размещен с 10 возможностью перемещения (1).

В известных системах контактные поверхности деталей двигателя и реактора из-за примененных узлов крепления не обеспечивают достаточной компенсации термических напряжений.

Целью изобретения является обеспечение компенсации нагрузок от теплового расширения.

Для достижения этой цели кожух вы- 20 полнен из двух зеркально подобных чашек: несущей и закрывающей, имеющих периферийные фланцы для соединения, на которых размещены детали крепления, несущая чашка расположена со стороны двигателя 25 и выполнена с большей толщиной.

Кроме того, камера реактора также выполнена из двух зеркально подобных чашек, имеющих периферийные фланцы для соединения, размещенные между фланцами кожуха, причем вблизи выпускного патрубка фланцы кожуха и камеры связаны жестко, а в остальной части размещены с зазором.

На фиг. 1 показан разрез по реактору, закрепленному на двигателе внутреннего сгорания с двумя выпускными каналами; на фиг. 2 — получашка камеры реактора; на фиг. 3 — получашка кожуха реактора.

Реактор для двигателя внутреннего сгорания состоит из кожуха и теплоизолированной камеры реактора, установленной в нем с возможностью свободного движения, причем кожух и камера реактора имеют форму в основном цилиндрического тела.

Кожух составлен из двух зеркально подобных, выполненных из листового материала получашек: несущей 1 и закрывающей 2, а камера реактора составлена также из двух зеркально подобных, выполненных из листового материала получашек 3 и 4. Камера реактора снабжена двумя тангенциально входящими впускными патрубками 5, проходящими с возможностью свободного движения сквозь отверстия 6 кожуха и свободно входящими в выпускные каналы

7 двигателя 8 внутреннего сгорания. Перпендикулярно к продольной оси камеры ре6

3 актора установлен тангенциально выходящий выпускной патрубок 9, помещенный в соответствующем ответвлении 10 кожуха и соединенный с кожухом только в этой области. Стыковые швы получашек 1 и 2, 3 и 4 расположены предпочтительно в одной плоскости.

Кожух в области выпускных каналов 7 поверхностью прилегания 11 получашки 1 размещен на двигателе и соединен с двигателем 8 винтами 12 и проставками 13. Так как получашка 1 образует несущий фланец реактора, ее стенка выполнена для достижения соответствующей .жесткости поверхностей прилегания 11 более толстой, чем стенка получашки 2. Каждый впускной патрубок 5, входящий в расточенное отверстие 14 выпускного канала 7 с боковым зазором охвачен стальным кольцом 15, прилегающим к впускному патрубку 5, и заполненным асбестом металлическим кольцом 16. Оба кольца вставлены в выточку 17.

Стальное кольцо 15 служит для того, чтобы отработавшие газы, попадающие в образованное расточенным отверстием 14 и впускным патрубком 5 промежуточное пространство, не могли проникать через отверстие в полость между кожухом и камерой реактора, а заполненное асбестом металлическое кольцо 16 предназначено для герметизации поверхности прилегания

11 по отношению к двигателю 8. Стальное кольцо 15 расположено плотно, но с боковым зазором в выточке 17, так что оно может осуществлять движения, соответствующие боковым движениям впускного патрубка 5, вызванным тепловыми деформациями камеры реактора.

На фиг. 2 изображена получашка 3, изготовленная путем чеканки и штамповки. Она снабжена фланцем 18, который сваривается с соответствующим фланцем получашки

4 (не показана на фиг. 2), для создания камеры реактора.

-Выпускной патрубок 9 выполнен на заднем конце в виде угла и выходит из середины камеры реактора. Оба тангенциаль. ных впускных патрубка 5 расположены, если смотреть в продольном направлении, до и после выпускного патрубка, так что втекающие отработавшие газы сначала осуществляют круговое движение вдоль стенок камеры реактора, а затем вытекают через выпускной патрубок 9.

В областях А и Б контур камеры реактора подобен контуру изображенной на фиг. 3 получашки 1 или 2 кожуха, включая сверленые отверстия 19 и 20. Благодаря шлицам 21 выпускной патрубок 9 образует свободную шейку, которая допускает свободное перемещение камеры реактора после ее сварки с кожухом в областях А и Б (перемещение вне области А и Б).

Изображенная на фиг, 3 получашка 1 кожуха также изготовлена путем чеканки и

71747

4. штамповки. Получашки 1 и 2 имеют фланец 22, который после сборки реактора соединяется винтами 12 через сверленые отверстия 19, 20 и 23 с двигателем 8. Наружная поверхность получашки 1 снабжена у каждого отверстия 6 поверхностью прилегания 11, которая может распространяться по всей длине получашки. В выходящем из центра кожуха и выполненном на нижнем конце в виде угла ответвлении 10 помещен выпускной патрубок 9 камеры реактора.

Во избежание изменения положения камеры реактора, которая может свободно двигаться в области шлицев 21 и внутри кожуха вне пределов тепловых деформаций, в кожухе предусмотрена направляющая, образованная либо проходящим приблизительно параллельно фланцу 22 профилем 24 в получашках 1 и/или 2, либо соответствующим распорным кольцом 25, расположенным между фланцами 22 (фиг. 1).

Внутри этой направляющей фланец 18 камеры реактора может свободно двигаться, причем боковое расстояние определяется глубиной профиля 24 или соответствующей толщиной распорного кольца 25. При сварке получашек 1 и 2 вдоль фланца 22 камера реактора соединяется в областях А и Б по кромке 26 (фиг. 1) с кожухом.

Теплоизолирующее пространство 27 между кожухом и камерой реактора может об- текать воздух или оно может быть заполнено изолирующим материалом

Формула изобретения

1. Выпускная система для двигателя внутреннего сгорания, содержащая кожух с установленной в нем теплоизолиров анной камерой реактора, снабженной выпускным патрубком и по меньшей мере одним впускным, свободно проходящим сквозь кожух и связанным с выпускным каналом двигателя, в котором он размещен с возможностью перемещения, отличающаяся тем, что, с целью обеспечения компенсации нагрузок от теплового расширения, кожух выполнен из двух зеркально подобных чашек: несущей и закрывающей, имеющих периферийные фланцы для соединения, на которых размещены детали крепления, и несущая чашка расположена со стороны двигателя и выполнена с большей толщиной.

2. Система по п. 1, отличающаяся тем, что камера реактора также выполнена из двух зеркально подобных чашек, имеющих периферийные фланцы для соединения, размещенные между фланцами кожуха, причем вблизи выпускного патрубка фланцы кожуха и камеры связаны жестко, а в остальной части размещены с зазором.

Источники информации, . принятые во внимание при экспертизе

1. Патент США № 3798903, кл. 60 — 282, опубл. 1974.
