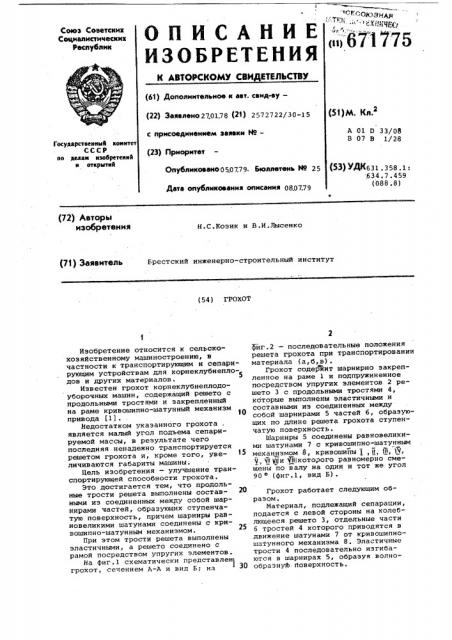

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
"- ОО)ОзНАр, « ; ;
" - ) сХ(ЯЧЕС) оо 67"1 775
Союз Советских
Социалистических
Респу6лик (61) Дополнительное к авт. саид-ву— (22) Заявлено2701,78 (21) 2572722/30-15 с присоединением зеваки йо— (23) Приоритет (51)М. Кл2
A 01 D 33/0В
В 07 В 1/28
Государственный ком нтет ссср по делам нзо6ретеннй н открмтнй
Ю) УДК6 3 1 . 3 58 . 1:
;634.7.459 (088.8) Опуоликовано05.07.79- Ьоллетень М 25
Дата опубликования описания 08,0779 (72) Авторы изобретения
Н.С.Козик и В.И.Лысенко
{71) Заявитель
Брестский инженерно-строительный институт (54) ГРОХОТ
Изобретение относится к сельскохозяйственному машиностроению, в частности к транспортирующим и сепарирующим устройствам для корнеклубнеплодов и других материалов.
Известен грохот корнеклубнеплодоуборочных машин, содержащий решето с продольными тростями и закрепленный на раме кривошипно-шатунный механизм привода (1).
Недостатком укаэанного грохота . является малый угол подъема сепарируемой массы, в результате чего последняя ненадежно транспортируется решетом грохота и, кроме того, увеличиваются габариты машины.
Цель изобретения — улучшение транспортирующей способности грохота.
Это достигается тем, что продольные трости решета выполнены составными из соединенных между собой шарнирами частей, образующих ступенчатую поверхность, причем шарниры равновеликими шатунами соединены с кривошипно-шатунным механизмом.
При этом трости решета выполнены эластичными, а решето соединено с рамой посредством упругих элементов.
На фиг.1 схематически представлен грохот, сечением A-A и вид Б; на 30 фиг.2 — последовательные положения решета грохота при транспортировании материала (а,б,в).
Грохот содержит шарнирно закрепленное на раме 1 и подпружиненное посредством упругих элементов 2 решето 3 с продольными тростями 4, которые выполнены эластичными и составными иэ соединенных между собой шарнирами 5 частей 6, образующих по длине решета грохота ступенчатую поверхность.
Шарниры 5 соединены равновеликими шатунами 7 с кривошипно-шатунным механизмом 8, кривошипы 1, и, 6, 6, Ч, Ч \Щи ФПкоторого равномерно смещены по валу на один и тот же угол
90 (фиг.1, вид Б).
Грохот работает следующим образом.
Материал, подлежащий сепарации, подается с левой стороны на колеблющееся решето 3, отдельные части
6 тростей 4 которого приводятся в движение шатунами 7 от кривошипношатунного механизма 8.. Эластичные трости 4 последовательно изгибаются в шарнирах 5, образуя волнообразную Поверхность.
Вио б
Г П и I7 У Л иг Un
@ O v и v7i voi
Фиг. /
Составитель Л.Левчук
Редактор Н.Тимонина Техред С.Мигай Корректор C,щекмар
Заказ 3711/2 Тираж 754 Подписное
11(ИИПИ Государственного комитета СССР по делам изобретений и открытии
113035, Москва, К-35, Рау лская цаб,,д.4/5
Филиал ППП Патент, г,Ужгород, ул.Проектная,4
При этом сепарируемый материал, находящийся под действием сил тяжести и инерции, ссыпается по наклонному участку поверхности и перебрасывается в сторону перемещения.
При повороте кривошипа 1 на угQJT
90 продольные трости 4 займут поо ложение, изображенное на фиг.2 (а).
В этом случае сепарируемая масса поднимается в верхнее положение наклонного участка поверхности, и процесс ее сепарации продолжается.
При последующих поворотах вала кривошипно-шатунного механизма 8 поверхность решета занимает положения изображенные на фиг.2(б) и 2(в), при этом цикл перемешения и сепарации материала повторяется.
Использование изобретения позволит повысить скорость транспортирования материала и улучшить качество сепарации.
Формула изобретения
1. Грохот, содержащий решето с продольными тростями и закрепленный на раме кривошипно-шатунный механизм привода, о т л и ч а ю щ и и с я тем, что, с целью улучшения
8 транспортирующей способности грохота, продольные трости решета выполнены составными из соединенных между собой шарнирами частей, образующих ступенчатую поверхность, причем
)О шарниры равновеликими шатунами соединены с кривошипно-шатунным механизмом.
2. Грохот по п.l, о т л и ч а юшийся тем, что трости решета выполнены эластичными, а решенно соединено с рамой посредством упругих элементов.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
У 330833,кл.A 01 33 33/12, 1970.
