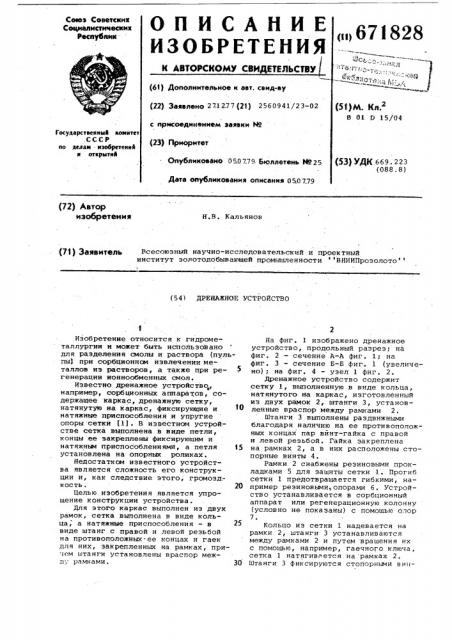

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к литовскому свидетельств 1

Союз Советских

С<щиалистических

Ресеубпик («)671828 — — —... н .,л (61) Дополнительное к авт. саид-ву (22) 3аявлено 271277 (21) 2560941/23-02 (51)М. Кл.

В 01 D 15/04 с присоединением заявки HP

Государстаеннмй комитет.СССР по дмам нзобретеннй н открнтнй (23) Приоритет (53) УДК 669. 223 (088 . 8) Опубликовано 050 779 Бюллетень Йо 25

Дата опубликования описания 050779 (72) Автор изобретения

Н.B. Кальянов (711 Заявитедь Всесоюзный научно-исследовательский и проектный институт золотодобывающей промышленности ВНИИПроэолото (54) ДРЕНАЖНОЕ УСТРОЙСТВО

Изобретение относится к гидроме таллургии и может быть использовано для разделения смолы и раствора (пульпы1 при сорбционном извлечении металлов из растворов, а также цри ре- 5 генерации ионнообменных смол.

Известно дренажное устройство„ например, сорбционных аппаратов, содержащее каркас, дренажную сетку, натянутую на каркас, фиксирующие и натяжные приспособления и упругие опоры сетки (1). В известном устройстве сетка выполнена в виде петли, концы .ее закреплены фиксирующим и натяжным приспособлениями, а петля 15 установлена на опорных роликах.

Недостатком известного устройства является сложность его конструкции и, как следствие этого, громозд:кость. 20

Целью изобретения является упрощение конструкции устройства.

Для этого каркас выполнен иэ двух рамок, сетка выполнена в виде кольца, а натяжные приспособления — в виде штанг с правой и левой резьбой на противоположных-ее концах и гаек для них, закрепленных на рамках, причем штанги установлены нраспор межд,. рамками. 30

На фиг. 1 изображено дренажное устройство, продольный разрез; на фиг. 2 — сечение А-A фиг. 1; на фиг. 3 - сечение Б-Б фиг. 1 (увеличено) 1 на фиг. 4 — узел 1 фиг, 2 °

Дренажное устройство содержит сетку 1, выполненную в виде кольца, натянутого на каркас, изготовленный из двух рамок 2,.штанги 3, установленные враспор между рамками 2.

Штанги 3 выполнены раздвижными благодаря наличию на ее противоположных концах пар вйнт-гайка с правой и левой резьбой. Гайка закреплена на рамках 2, а в них расположены стопорные винты 4.

Рамки 2 снабжены резиновыми прокладками 5 для зашиты сетки 1. Прогиб сетки 1 предотвращается гибкими, например резиновыми,опорами 6. Устройство устанавливается в сорбционный аппарат или регеиерационную колонну (условно не показаны) с помощью Опор

7.

Кольцо иэ сетки 1 надевается на рамки 2, штанги 3 устанавливаются между рамками 2 и путем вращения их с помощью, например, гаечного ключа, сетка 1 натягивается на рамках 2, Штанги 3 фиксируются стопорньмн вин671828

Формула изобретения

b- б лойрчцпю

ЦНИИПИ

Тираж 876

Заказ 3744/5

Подписное тами 4, после чего дренежное устройство устанавливается.на опоры 7 находящиеся в верхней части пачука или колонны или в обособленном корпусе, соединенном с этими аппаратами патрубками °

Устройство работает следующим образом.

Пульпа в смеси со смолой азролифтом, насосом или самотеком подается равномерныч потоком на сетку 1 в направлении, показанном на фиг. 1 стрелками. Возможно осуществление двух вариантов работы устройства.

По первому варианту пульпа в смеси со смолой подается в направлении стрелок а и б (под постояннью углом к сетке 1) .

Смола собирается на сетке 1 и выводится в конце ее, а пульпа {раствор) проходит через сетку 1, попадает на лотки (не показаны) и выводится иэ устройства.

По второму варианту пульпа в смеси со смолой подается в направлении одной из стрелок в, г или д, т.е. предусмотрена воэможность в зависимости от необходимой производительности, вязкости пульпы и т.п. изменять направление подачи пульпы в смеси со смолой на сетку 1.

Изобретение наиболее применимо для средних и малых потоков пульпы, а также когда поток необходимо заключить в ограниченное пространство, Дренажное устройство, например, сорбционных аппаратов, содержащее каркас, дренажную сетку, натянутую

)0 на каркас, фиксирующие и натяжные приспособления и упругие опоры сетки, о т л и ч а ю ш е е с я тем, что, с целью упрощения конструкции, каркас выполнен из двух рамок, сетка выполнена в виде кольца, а натяжные приспособления - в виде штанг с правой и левой резьбой на противоположных ее концах и гаек для них, закрепленных на рамках, причем штанги установлены враспор между рамками.

Источники информации, принятые во внимание при экспертизе

1. Заявка 9 2403667/02, кл. В 01

D 15/04, 1976, по которой принято решение о выдаче авторского свидетельства.
