Батарейный пылеуловитель
Иллюстрации
Показать всеРеферат

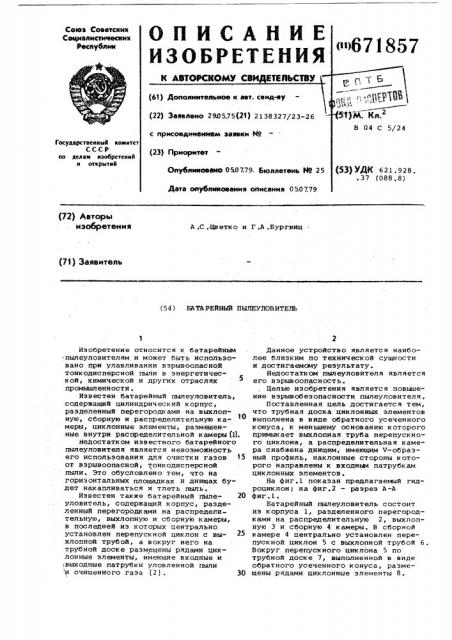

Союз Советских
Сециалистичвских
Реслублик
Государственный комитет
СССР но дел ам изобретений н открытий (72) Авторы изобретения
А.С.Цв етко и Г.А.Бургвиц (71) Заявитель (54 ) БАТА РЕЙНЫЙ ПЫЛЕУЛОВИТЕЛЬ
Изобретение относится к батарейным пылеуловителям и может быть использовано при улавливании взрывоопасной тонкодисперсной пыли в энергетической, химической и других отраслях промышленности, Известен батарейный пылеуловитель, содержащий цилиндрический корпус, разделенный перегородками на выхлопную, сборную и распределительную камеры, циклонные элементы, размещенные внутри распределительной камеры M.
Недостатксм известного батарейного пылеуловителя является невозможность его использования для очистки газов 15 от взрывоопасной, тонкодисперсной пыли, Это обусловлено тем, что на горизонтальных площадках и днищах будет накапливаться и тлеть пыль.
Известен также батарейный пыле- 20 уловитель, содержащий корпус, разделенный перегородками на распределительную, выхлопную и сборную камеры, в последней иэ которых центрально установлен перепускной циклон с выхлопной трубой, а вокруг него на трубной доске размещены рядами циклонные элементы, имеющие входные и ,выходные патрубки уловленной пыли и очищенного газа (2). ЗО
Данное устройство является наиболее близким пО технической сущности и достигаемому результату.
Недостатком пылеуловителя является его взрывоопасность.
Целью изобретения является повышение взрывобеэопасности пылеуловителя.
Поставленная цель достигается тем, что трубная доска циклонных элементов выполнена в виде обратного усеченного конуса, к меньшему основанию которого
Примыкает выхлопная труба перепускного циклона, а распределительная камера снабжена днищем, имеющим V-образный профиль, наклонные стороны которого направлены к входным патрубкам циклонных элементов.
На фиг.1 показан предлагаемый гидроциклон; на фиг,2 — разрез A-A фиг.1 °
Батарейный пылеуловитель состоит из корпуса 1, разделенного перегородками.на распределительную 2, выхлопную 3 и сборную 4 камеры. В сборной камере 4 центрально установлен перепускной циклон 5 с выхлопной трубой 6.
Вокруг перепускного циклона 5 по трубной доске 7, выполненной в виде обратного усеченного конуса, размещены рядами циклонные элементы 8, б71857
Формула из обр ет ени я
Рм Z
4Ъс 1 имеющие входные патрубки 9 и выходные патрубки 10 и 13. соответственно, счищенного газа и уловленной пыли.
Распределительная камера 2 снабжена днищем 12, имеющим Ч-образный профиль, наклойиые стороны которого направлены к входным патрубкам 9 циклонных элементов. Уловленная в циклонным элементах 8 пыль ссыпается из выходных патрубКов уловленной пыли в бункер 13, а из перепускного циклона 5 она удаляется в бункер 14.
Батарейный пылеуловитель работает следующим образом.
Запыленный поток газа поступает в распределительную камеру 2 и очищается от пыли в циклонным элементах 8. Уловленная пыль ссыпается в бункер 13, а очищенный гаэ удаляется по выходным патрубкам 10 в выхлопную камеру 3. Из сборной камеры 4 часть газа поступает в перепускиой циклон
5, из которого по выхлопной трубе б удаляется в выхлопную камеру 3. При этом создается дополнительное разрежение, что способствует более эффективному улавливанию пыли в пылеуловителе. А благодаря тому, что трубная доска выполнена в виде обратного усеченного конуса с углом конусности не менее 30", обеспечивается хорошая сходимость пыли, вэрывоустойчивость и надежность работы пылеуловителя.
Батарейный пылеуловитель, содержа5 щий корпус, разделенный перегородками,на разделительную, выхлопную и сборную камеры, в последней из которых центрально установлены перепускной циклон с выхлопной трубой, а вокруг него на трубной доске размещены рядами циклонные элементы, имеющие входные и выходные патрубки уловленной пыли и газа, отличающийс я тем, что, с целью повышения взрывобеэопасности пылеуловителя, трубная доска циклонных элементов выполнена в виде обратного усеченного конуса, к меньшему основанию которого примыкает выхлопная труба перепускного циклона, а Распределительная камера снабжена днищем, имеющим Ч-образный профиль, наклонные стороны которого направлены к входным патрубкам циклонных элементов °
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 311бб4, кл. В 04 с 5/24, 1970, 2. Патент Старой Германии 9 642547, кл. 50 е 3/10, 1933 °
ЦНИИПИ Заказ 3748/б
Тираж 705 Подписное
Филиал ППП Патент, r.Óæãîðîä, ул .Проектная,4
