Реферат

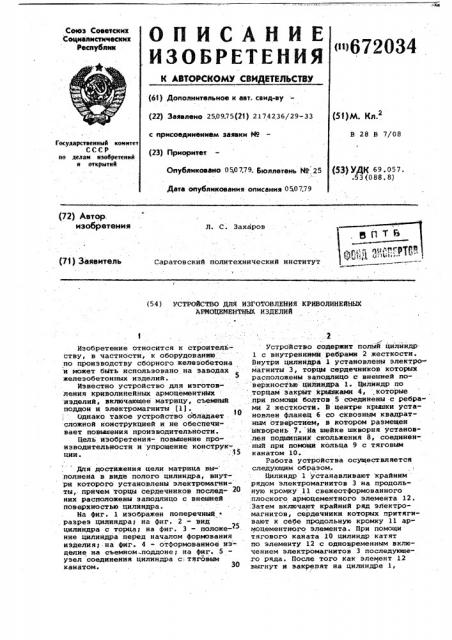

<1н672034

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (53)М. Кл. (22) Заявлено 250975(21) 2174236/29-33 с присоединением заявки М (23) Приоритет

В 28 В 7/08

Государственный комитет

СССР но делам изобретений н открытий

Опубликовано 05,07.79. Бюллетень М 25 (53) УДК 69 057. .53 (088. 8) Дата опубликования описания 0507.79 (72) Автор изобретения

Л. С. Захаров (71) Заявитель

Саратовский политехнический институт (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ КРИВОЛИНЕЙНЫХ

АРМОЦЕИЕНТНЫХ ИЗДЕЛИЙ

Изобретение относится к строитель ству, в частности, к оборудованив по производству сборного железобнтона и может быть использовано на заводах железобетонных изделий.

Известно устройство для изготовления криволинейных армоцементных иэделий, включающее матрицу, съемный поддон и электромагниты jl). однако такое устройство обладаетсложной конструкцией и не обеспечивает повышения производительности.

Цель изобретения- повышение произнодительности и упрощение конструкции. .15

Для достижения цели матрица выполнена s виде полого цилиндра, внутри которого установлены электромагниты, причем торцы сердечников послед- 20 них расположены заподлицо с внешней поверхностью цилиндра.

На Фиг. l изображен поперечный ., разрез цилиндра на фиг. 2 - вид цилиндра с торца; на фиг. 3 — положе-25 ние цилиндра перед началом формования изделия1 на Фиг. 4 - отформованное изделие на съемном-поддоне; на фиг. 5 узел соединения цилиндра с тяговым канатом. 30

2 устройство содержит полый цилиндр

1 с внутренними ребрами 2 жесткости.

Внутри цилиндра l установлены электромагниты 3, торцы сердечников которых расположены задодлицо с внешней поверхностью цилиндра 1. Цилиндр по торцам закрйт крьваками 4,,которые при помощи болтов 5 соединены с ребрами 2 жесткости. В центре крышки установлен фланец б со сквозным квадратным отверстием, в котором размещен шкворень 7. Иа шейке шкворня установлен подшипник скольжения 8, соединенный при помощи кольца 9 с тяговым канатом 10.

Работа устройства осуществляется следующим образом, Цилиндр 1 устанавливают крайним рядом электромагнитов 3 на продольную кромку ll свежеотформованного плоского армоцементного элемента 12.

Затем включают крайний ряд электромагнитов, сердечники которых притягивают к себе продольную кромку 11 армоцементного элемента. При помощи тягового каната 10 цилиндр катят по элементу 12 с одновременным включением электромагнитов 3 последующего ряда. После того как элемент 12 выгнут и закрепят на цилиндре 1, 672034

Формула изобретения

Составитель М. АндРонов

P акто С. Головенко Тех .М. Петко Ко екто -. Шекма

Заказ 3787/16 Тираж 657 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий .

113035 Москва Ж-35 Ра ская наб ° . 4 5

Филйал ППП Патент, г. Ужгород, ул. Проектная, 4 последний устанавливают внутрь поддона, а шкворень 7 извлекают из отверстий. Затем электромагниты, притяги-. вающие кромки 11 элемента 12, выключают, поддон 13 поднимают по тех пор, пока продольные кромки элемента не упрутся в дно продольных бортов под *дона. После этого электромагниты цилиндра 1 включают, а отформованное .изделие сйимают с цилиндра.

Предложенное устройство повышает производительность за счет совмещения операций по транспортировке, укладке и гнутью свежеотформованного плоского,армоцементного элемента, повьиаает качество эа счет гнутья, свежеотформованного плоского армоцементного элемента по плавной кривой, упрощает конструкцию за счет исклю-, чения устройства фундамента для установки матриц и секций пригруза и исключает использование крана для подвески пригруза.

5 Устройство для изготовления криволинейных армоцементных иэделий, включающее матрицу, съемный поддон и электромагниты, о т л и ч а ю— щ е е с я тем, что, с целью повы10 шения производительности и упрощения конструкции, матрица выполнена в виде полого цйлиндра, внутри которого установлены электромагниты, а торцы сердечников последних расположейы заподлицо с внешней поверх ностью цилиндра.

Источнйки информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

В 522961, кл. В 28 В 7/08, 1974,
