Реферат

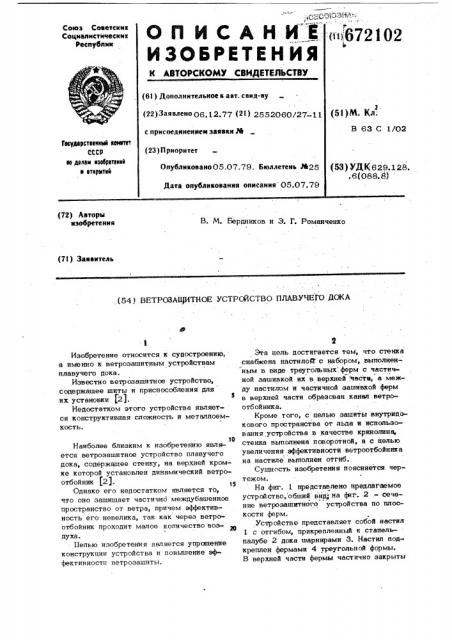

(72) Авторы нзобретения

В. М. Бердников и Э. Г. Романченко (71) Заявитель (54! ВЕТРОЗАЩИТНОЕ УСТРОЙСТВО ПЛАВУЧЕГО ДОКА

Изобретение относится к судостроению, а именно к ветрозащитным устройствам плавучего дока.

Известно ветрозащитное устройство, содержащее шиты и приспособления для их установки (2).

Недостатком этого устройства является конструктивная сложность и металлоемкость.

Наиболее близким к изобретению является ветрозащитное устройство плавучего дока, содержащее стенку, на верхней кромке которой установлен динамический ветроотбойник (2).

Однако его недостатком является то, что оно защищает частично междубашенное пространство от ветра, причем эффективность его невелика, так как через ветроотбойник проходит малое количество воздуха.

11елью изобретения является упрощение конструкции устройства и повышение эффективности ветрозашиты.

Эта цель достигается тем, что стенка снабжена настилом с набором, выполненным в виде треугольных ферм с частичной зашивкой их в верхней!частя, а между настилом и частичной зашивкой ферм в верхней части образован канал ветроотбойника.

Кроме того, с целью защиты внутридокового пространства от льда и использования,устройства в качестве кринолина, стенка выполнена поворотной, а с целью увеличения эффективности ветроотбойника на настиле вйполнен отгиб.

Сущность изобретения поясняется чертежом.

На фиг. 1 представлено предлагаемое устройство, общий вид, на фиг. 2 — сечение ветрозащитного устройства по плоскости ферм.

Устройство представляет собой настил

1 с отгибом, прикрепленный к стапельпалубе 2 доке шарнирами 3. Настил подкреплен фермами 4 треугольной формы.

В верхней части фермы частично закрыты

3 67 зяшивкой 5, которая образует сужилдийся канал петроотбойникя 6. Фермы устройства имеют упорные башмаки 7, взяимодействукидие с торцом дока 8 и стопора 9.

В поднятрм положении устройство закрывает проем дока и стопорится стопором 9, При набегянии ветра ня устройство в канале создается подпод (избыточное давление), преобразуемое в канале ветроотбойникя 6 в поток воздуха большой скорости, вытекающий вверх и взаимодействующий с ветром, нябегакхдим ня док, который отклоняет его кверху, увеличивая тем самым эффективную высоту ветрозащиты и зону затишья ня стапель-палубе

2 дока.

В нерабочем положении стопоры 9 отдаются, устройство на шарнирах 3 поворачивается B горизонтальное положение и, упираясь башмаками 7 в транец,дока 8, служит кринолином.

В предлагаемой конструкции ветрозащитного устройства сечение канала ветроотбойника увеличено более чем в 10 ряз, т.е, пропорционально увеличена энергия воздушного потока, проходящего через ветровой канал ветроотбойника, и эона затишья на стапель-палубе дока.

Формула иэoбретения ! . Ветрозя дитное устройство плавучего дока, содержащее стенку, на верхней кромке которой установлен динамический ветроотбойник, о т л и ч а ю щ е е с я тем, 5 что, с целью упрощения его конструкции и повышения эффективности ветроэащиты, стенка снабжена настилом с набором, выполненным в виде треугольных ферм с частичной зяшивкой их в верхней части, 40 а между настилом и частичной зашивкой ферм в верхней части образован канал ветроотбойника.

2. Устройство по п. 1, о т л и ч аю щ е е с я тем, что, с целью зашиты внутридокового пространства от льда и использования устройства в качестве кринолина, стенка выполнена поворотной.

3. Устройство по пп. 1 и 2, о т л ич а ю щ е е с я тем, что, с целью увеличения эффективности ветроотбойника, ня настиле выполнен отгиб.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 507487, кл. В 63 С 1/02, 25.11.74.
