Сырьевая смесь для изготовления огнезащитного покрытия

Сырьевая смесь для изготовления огнезащитного покрытия

Иллюстрации

Показать все

Реферат

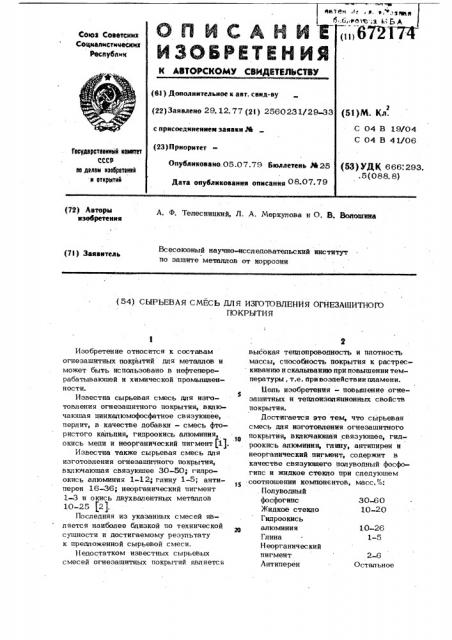

3, (72) Авторы нзебретення

А. Ф. Телесницкий, Л. А. Меркулова и О. B. Волошина

Всесоюзный научно-исследовательский институт по защите металлов от коррозии (7!) Заявитель (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ ОГНЕЗАЩИТНОРЭ

ПОКРЫТИЯ

10-26

1-5

Изобретение относится к составам огнезашитных покрытий для металлов и может быть использовано в нефтеперерабатывающей и химической промышленности.

Известна сырьевая смесь для изго5 товления огнезашитного покрытия, включаюшая цинкалюмофосфатное связуюшее, перлит, в качестве добавки - смесь фтористого кальция, гидроокись алюминия, окись меди и неорганический пигмент fl).

Известна также сырьевая смесь для изготовления огнезашитного покрытия, включающая связуюшее 30-50; гидроокись алюминия 1-12; глину 1-5; анти15 перен 16-36; неорганический пигмент

1 3 н окись двухвалентных металлов

10-25 f2 ).

Последняя из указанных смесей является наиболее близкой по технической сушности и достигаемому результату к предложенной сырьевой смеси.

Недостатком известных сырьевых смесей огнезащитных покрытий является высокая теплопроводность и плотность массы, способность покрытия к растрескиванию и скалыванжо прн повышении температуры, т.е. При воздействии пламени.

Цель изобретения - повышение огнезашитных и теплоизоляционных свойств покрытия.

Достигается ато тем, что сырьевая смесь для изготовления огнезашитного покрытия, включаюшая связующее, гидроокись алюминия, глину, антипирен и неорганический пигмент, содержит в качестве связуюшего полуводный фосфогипс и жидкое стекло при следуюшем соотношении компонентов, масс. о: . Полуводный фосфогипс 30-60

Жидкое стекло 10 20

Гидроокись алюминия

Глина

Неорганический пигмент 2-6

Антиперен Остальное

672174

Пример 1. На вибромешалке перемешивают, %: 30 полуводного фосфогип« са, 24 гидроокиси алюминия, 5 глины, 5 неорганического пигмента, 20 антиперена. В процессе перемешивания добав ляют 16% жидкого стекла. После получения однородной массы смесь в два, слоя наносят с помошью пистолета — рас-, цылитепя ипи кистью. Каждый слой сушат при нормальной температуре (20-28 С).

ЛинейХарактиристики образцов

Предельная темпеУвеличеВремя достиПредел прочности смеси г на сжаная ние условного покрытие шифр образ ца толщи на защитно го порасход состава жения шишамый,усадка, мм/п.м. предельной темпредела огнестойкости образцов с огнезаратура на ме-. в сухом остатке, г/м тие, Ф кгс/см атерипературы на металле, мнн талле с обогреваемой крыти мм стороны, С шитным слоем, мин

В01 алюминий

В 2-00

350 30 прототип изобретение

10 140,0 0,62 350 50

4426

550 30

ВОЗ сталь прототип изобретение

В3-00

8 1460 0 8 550 58

4300

Гидроокись алюминия

Глина

Неорганический пигмент

Антиперен

10-26

1-5

2-6

Остальное.

1. Авторское свидетельство СССР № 343962, кл. С 04 В 15/00, 1970.

2. Авторское свидетельство СССР № 407860, кл. С 04 В 41/06, 1971.

ЦНИИПИ Заказ 3823/23 Тираж 701 Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Пример 2. Аналогично указанному в примере 1 способу готовят сырье- вую смесь иэ следующих компонентов, масс.%: .

Полуводный фосфогипс 40

Жидкое сталко 20

Гидроокись алюминия 16

Глина 3

Формула изобретения

Сырьевая смесь для изготовления огнезащитного покрытия, включающая связующее, гидроокись алюминия, глину, антиперен и неорганический пигмент, о т л и ч а ю и, а я с я тем, что, с целью повышения огнезащитных и теплоизодяционных свойств, она содержит в качестве связующего полуводный фосфогипс и жидкое стекло при следующем соотношении компонентов, масс .%:

Полуводный фосфогипс 30-60

Жидкое стекло 10-20

Неорганический пигмент 3

Антиперен 18

Смесь наносят на поверхность способом, указанным в примере 1.

Пример 3. Аналогично укаэанному в примере 1 способу готовят сырьевую смесь из следующих компонентов, масс.%:

Пол уводный фосфогипс 50

Жидкое стекло 10

Гидроокись алюминия 10

Глина 2

„Неорганический пигмент 2

Антиперен 26

Физико-механические свойства огнезащитных покрытий показаны в таблице.

Источники информации, принятые во внимание при экспертизе
