Реферат



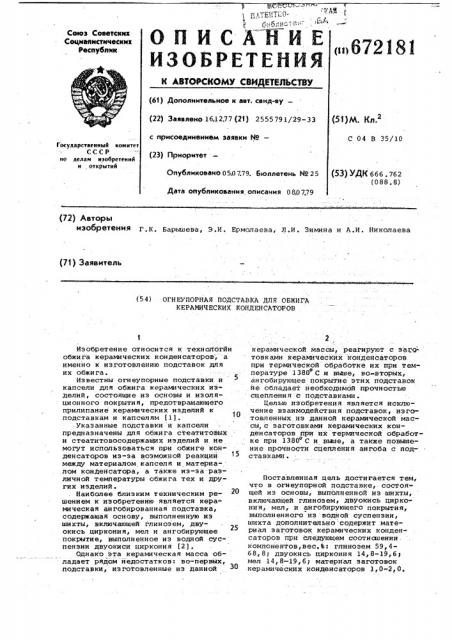

Союз Советских

Социалистических

Республик ()672181

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к ввт. свид-ву— (22) Заявлено 16.12.77 (2f) 2555791/29-33 с присоединением заявки М (23) Приоритет

Опубликовано 0 5.0 7.79. Бюллетень Мо 25

Дата опубликования описания 080779 (51) М. Кп.2

С 04 В 35/10

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 666.762 (088. 8) (72) Авторы

Г.К. Барышева, З.И. Ермалаева, Л.И. Зимина и A.È. Николаева (71) Заявитель (54) ОГНЕУПОРНАЯ ПОДСТАВКА ДЛЯ ОБЖИГА

КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ

Изобретение относится к технапогйи обжига керамических конденсаторов, а именно к изготовлению подставок для их обжига.

Известны огнеупорные подставки и капсели для обжига керамических изделий, состоящие иэ основы и изоляционного покрытия, предотвращающего прилипание керамических изделий к подставкам и капселям l 1) . .Укаэанные подставки и капсели предназначены для обжига стеатитовых и стеатитовосодержащих изделий и ие могут использоваться при обжиге конденсаторов иэ-за возможной реакций между материалом капселя и материа- лом конденсатора, а также из-за различной температуры обжига тех и других изделий.

Наиболее близким техническим реш ен и ем к и э обрет ен ию я вл яет ся керамическая ангобираванная подставка, содержащая основу, выполненную из шихты вкючщей глинозем дву- 25 окись циркония, мел и ангобирующее покрытие, выполненное иэ водной суспензии двуокиси циркония f2).

Однако зта керамическая масса обладает рядом недостатков". во-первых, подставки, изготовленные из данной

2, керамической массы, реагируют с за а= товками керамических конденсаторов при термической обработке их при температуре 1380 С и выше, во»вторых, ангобирующее покрытие этих подставок

Йе обладает необходимой прочностью сцепления с подставками.

Целью изобретения является исключение взаимодействия подставок, изготовленных нз данной керамической массы,с заготовками керамических конденсаторов при их термической обработке при 1380 С и вьме, а также повышение прочности сцепления ангаба с подставками..Поставленная цель достигается тем, что в огнеупорной подставке, состоящей из основы, выполненной иэ шихты, включающей глинозем, двуокись циркони я, мел, и ангобирующего покрытия, выполненного из водной суспензия, шихта дополнительно содержит материал заготовок керамических конденсаторов при следующем соотнсшении. комнаневтов,вес.%.: глинозем 59,468.,8; двуокись циркання 14,8-19,6 мел 14,8-19,6; материал заготовок керамических конденсаторов 1,0-2,0.. 1

672181. Водная суспензия имеет следующий сост ав, вес. В: вода 82, 0-87, О; измельченный материал заготовок конденсаторов 13,0-18,0.

Прим.ер 3.

Вода 87 0

Материал заготовок керамических. конденсаторов 13, О.

Как показали результаты обжига конденсаторов, на предлагаемых подставках при температуре 1380 С и выше отсутствовало какое-либо взаимодей ст ви е подст авки с обжи гаемыми иэделиями при оборачиваемости подставок не менее 10.

Формула изобретени я

13, 0-18, О

82, 0-87, 0 °

Пример 1. Ангоб

Вода

Материал заготовок кера мических конденсаторов

Пример 2.

Вода

Материал заготовок керамических конденсаторов

Источники инФормации, принятые во внимаййе "при экспертизе

1. Патент ФРГ 9 2033299, кл. С 04 В 35/20, 1976.

2. Авторское свидетельство СССР

9 398527, кл. С 04 В 35/10, 1974.

82,0

18,0, 86,0

14,0.

Составитель Г. Фомина

Редактор И. Квачадзе Техред И. Вабурка Корректор М. Вигула

ФФ ЮВМЮФзиЮФИнЖ

Заказ 3824/24 . Тираж 701 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Изготовление ангобированных подста 5 вок из керамической массы осуществля ют по следующей схеме:подготовка компонентов керамической массы, смешение

" их, приготовление пресс-порошка, прессовка подставок (дельное давление P 220-250 кг/см ), предварительный обжиг подставок при темПературе 1290-1310 С, ангобирование подСтавок путем окунания их в суспензию материала заготовок керамических конденсаторов в воде и окончательный обжиг подставок с нанесенным ангобом при 1400-1430 С.

Пример l,Øèõòà

Глин оз ем Б9,4

Двуокись циркония 19, 3 20

Мел 19 3

Материал заготовок кера- . мических конденсаторов 2, О, Пример 2

Глин оэ ем 6 О, 0 25

Двуокись циркония 19, 1

Мел 19,1

Материал заготовок керамических конденсаторов 1,8, При м,ер 3. 30

Глинозем 68,8

Двуокись циркония 15, 1

Мел 15, 1

Матерная заготовок керамических конденсаторов 1,0.

Огн еуп орн а я подст аз к а дл я обжи г а керамических конденсаторов, состоящая из основы, выполненной из шихты, включающей глинозем, двуокись циркония и мел, и ангобирующего покрытия, выполненного из водной суспензии, отличающаяся тем, что, с целью исключения взаимодействия подставки с конденсаторами при обжиге, шихта дополнительно содержит материал заготовок конденсаторов при следующем соотношении компонентов, вес.Ъ:

Глин оз ем 59, 4-68, 8

Двуокись циркония 14,8-19,6

Мел 14, 8-19, 6

Материал заготовок кон ден сат ороЬ 1,0-2,0 а водная суспензия имеет следующий состав, вес.Ъ:

Измельченный материал заготовок конденсаторов

Вода
