Реферат

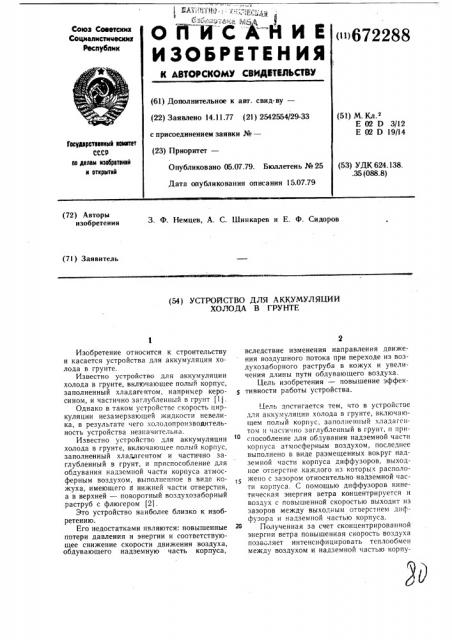

ГИ С А пц672288 о НИЕ

ИЗОЬЕЕтЕНИЯ

Союз Советских

Социалистимеских

Республик

И АВТОРСКОМУ СВИДВТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.11.77 (21) 2542554/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.2

Е 02 D 3/12

Е 02 D 19/14

Гасударственный кюиитет

СССР пе делам изебретеиий и открытий

Опубликовано 05.07.79. Бюллетень № 25

Дата опубликования описания 15.07.79 (53) УДК 624.138..35 (088.8) (72) Авторы изобретения

3. Ф. Немцев, А. С. Шинкарев и Е. Ф. Сидоров (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ АККУМУЛЯЦИИ

ХОЛОДА В ГРУНТЕ

Изобретение относится к строительству и касается устройства для аккумуляции холода в грунте.

Известно устройство для аккумуляции холода в грунте, включающее полый корпус, заполненный хладагентом, например керосином, и частично заглубленный в грунт (1j.

Однако в таком устройстве скорость циркуляции незамерзающей жидкости невелика, в результате чего холодопроизводительность устройства незначительна.

Известно устройство для аккумуляции холода в грунте, включающее полый корпус, заполненный хладоагентом и частично заглубленный в грунт, и приспособление для обдувания надземной части корпуса атмосферным воздухом, выполненное в виде кожуха, имеющего в нижней части отверстия, а в верхней — поворотный воздухозаборный раструб с флюгером (21.

Это устройство наиболее близко к изобретению.

Его недостатками являются: повышенные потери давления и энергии и соответствующее снижение скорости движения воздуха, обдувающего надземную часть корпуса, вследствие изменения направления движения воздушного потока при переходе из воздухозаборного раструба в кожух и увеличения длины пути обдувающего воздуха.

Цель изобретения — повышение эффективности работы устройства.

Цель достигается тем, что в устройстве для аккумуляции холода в грунте, включающем полый корпус, заполненный хладагеkiтом и частично заглублеHíûé в грунт, и приспособление для обдувания надземной части корпуса атмосферным воздухом, последнее выполнено в виде размещенных вокруг надземной части корпуса диффузоров, выходное отверстие каждого из которых распо.пожено с зазором относительно надземной части корпуса. С помощью диффузоров кинетическая энергия ветра концентрируется и воздух с повышенной скоростью выходит из зазоров между выходным отверстием диффузора и надземной частью корпуса.

20 Полученная за счет сконцентрированной энергии ветра повышенная скорость воздуха позв ляет интенсифицировать теплообмен между воздухом и надземной частью корпу672288

Формула изобретения

Фиг. Z

Составитель Г. Гаврищук

Редактор И, Квачадзе Техред О. Луговая Корректор М. Вигула

Заказ 3847/30 Тираж 776 Подписное

ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П ПП к Патент>, г. Ужгород, ул. Проектная, 4 са, в результате чего повышается эффективность работы устройства.

На фиг. 1 изображено предложенное устройство, продольный разрез; на фиг. 2 р эрез А — А фиг. 1.

Устройство включает полый корпус 1, заи,":лненный хладагентом и частично заглубленный в грунт. На его верхней части смонтировано приспособление 2 для обдувания надземной части корпуса атмосферным возэухом, выполненное в виде диффузоров, стенки которых 3 образуют уширенный входной канал 4 и зазор 5 между узким выходным сечением и корпусом.

Устройство работает следующим образом.

Воздух, входя в уширенный канал 4 диф15 фузора, движется по суживающемуся кана- лу, образованному стенками 3 диффузора, к корпусу 1, благодаря чему давление в канале по ходу воздуха повыщается. В ре3) дьтате воздух из зазора 5 выходит с поьышенной скоростью, обдувая наземную 20 часть корпуса 1.

Предложенное устройство. может быть использовано в строительных целях для укрепления оснований под фундаментами сооружений, мостовых опор, а также для упрочнения слабых обводненных грунтов при

2S производстве земляных работ способом замораживания, позволяя производить строительные работы в сжатые сроки.

Устройство для аккумуляции холода в грунте, включающее полый корпус, заполненный хладагентом и частично заглубленный в грунт, и приспособление для обдувания надземной части корпуса атмосферным воздухом, отличающееся тем, что, с целью повышения эффективности работы устройст-. ва. приспособление для обдувания надземной части корпуса атмосферным воздухом выполнено в виде размещенных вокруг надземной части корпуса диффузоров, выходное отверстие каждого из которых расположено с зазором относительно надземной части корпуса.

Источники информации, принятые во внимание при экспертизе.

1. Гапеев С. И. Укрепление мерзлых оснований охлаждением. Стройиздат, Л., 1969, с. 18 — 20.

2. Авторское свидетельство СССР № 571545, кл. Е 02 D 3/12, 1976.
