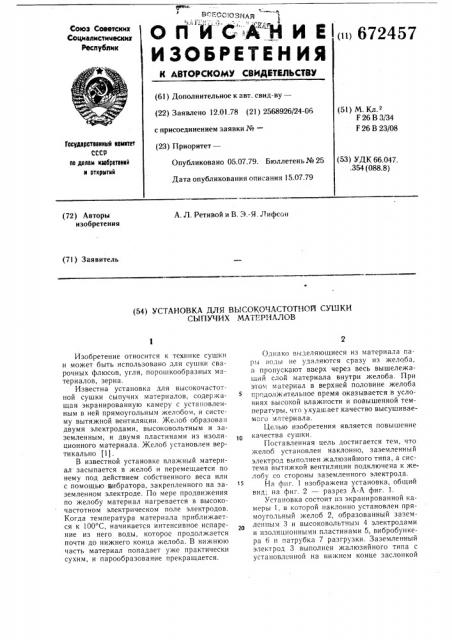

O rI и C:,À:Н И E I(,) 672457

Союз Советских

Социал исти иеских

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.01.78 (21) 2568926/24-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл

F26В3;34

F 26 В 23/08

Государственный комитет

СССР оо делам изооретвний н открытий (53) УДК 66.047..354 (088.8) Опубликовано 05.07.79. Бюллетень № 25

Дата опубликования описания 15.07.79 (72) Авторы изобретения

А. Л. Ретивой и В. Э.-Я. Лифсон (71) Заявитель (54) УСТАНОВКА ДЛЯ ВЫСОКОЧАСТОТНОР1 СУШКИ

СЫПУЧИХ МАТЕРИАЛОВ

Изобретение относится к технике сушки и может быть использовано для сушки сварочных флюсов, угля, порошкообразных материалов, зерна.

Известна установка для высокочастотной сушки сыпучих материалов, содержаllJBH экранированную камеру с установленным в ней прямоугольным желобом, и систему вытяжной вентиляции. Желоб образован двумя электродами, высоковольтным и заземленным, и двумя пластинами из изоляционного материала. Желоб установлен вертикально 11).

В известной установке влажный материал засыпается в желоб и перемещается по нему под действием собственного веса или с помощью вибратора, закрепленного на заземленном электроде. По мере продвижения по желобу материал нагревается в высокочастотном электрическом поле электродов.

Когда температура материала приближается к 100 С, начинается интенсивное испарение из него воды, которос продолжается почти до нижнего конца желоба. В нижнюю часть материал попадает уже практически сухим, и парообразование прекращается.

Однако выделяющиеся из материала пары «оды не удаляются сразу из желоба, а пропускают вверх через весь вышележащий слой материала внутри желоба. При этом материал в верхней половине желоба продолжительное время оказывается в условиях высокой влажности и повышенной температуры, что ухудшаег качество высушиваемого материала.

Целью изобретения является повышение

)p качества сушки

Поставленная цель достигается тем, что желоб установлен наклонно, заземленный электрод выполнен жалюзийного типа, а система вытяжкой вентиляции подключена к желобу со стороны заземленного электрода.

На фиг. 1 изображена установка, общий вид; на фиг. 2 — разрез А-А фиг. 1.

Установка состоит пз экранированной камеры 1, в которой наклонно установлен прямоугольный желоб 2, образованный заземленным 3 и высоковольтным 4 электродами и изоляционными пластинами 5, вибробункера 6 и патрубка 7 разгрузки. Заземленный электрод 3 выполнен жалюзийного типа с установленной на нижнем конце заслонкой

672457

Формула изобретения

Составитель В. Муравьева

Техред О. Луговая Корректор М. Шароши

Тираж 813 Подписное

Редактор М. Васильева

Заказ 3870/30

ЦН И И П И Государственного комитета СССР по делам изобретений н открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П П П «Патент», r. Ужгород, ул. Проектная, 4

8 и вибратором (на чертеже не показан).

Над электродом 3 закреплен патрубок 9 системы вытяжной вентиляции.

Установка работает следующим образом.

Влажный материал непрерывно поступает из вибробункера 6 в наклонный желоб

2. Материал перемещается по желобу 2 под действием собственного веса или при помощи вибратора. Скорость перемещения материала регулируется заслонкой 8.

По мере продвижения по желобу 2 влажный материал нагревается в высокочастотном электрическом поле электродов 3 и 4.

Выделяющиеся пары воды отсасываются из желоба 2 системой вытяжной вентиляции через отверстия в электроде 3. Наклонное положение желоба 2 и отверстия в электроде 3 обеспечивают кратчайший путь паров внутри желоба 2 из зоны парообразования в патрубок 9 системы вытяжной вентиляции.

Высушенный материал выгружается через патрубок 7.

Предлагаемая конструкция установки позволяет избежать являения «пропарки» при сушке основных флюсов, и тем самым, повысить качество сушки.

Установка для высокочастотной сушки сыпучих материалов, преимущественно сварочных флюсов, содержащая экранированную камеру с размещенным в ней прямоугольным желобом, образованным высоковольтным и заземленным электродами и двумя изоляционными пластинами, и систему вытяжной вентиляции, отличающаяся тем, что, с целью повышения качества сушки, желоб установлен наклонно, заземленный электрод выполнен жалюзийного типа, а система вытяжной вентиляции подключена к желобу со стороны заземленного электрода.

Источники информации, принятые во внимание при экспертизе ге 1. Atkins V. I. Dielectric heating: some

recent developments — «The Metropolitan

V ictcers Ciazet te», 1952, т. XXIV, № 406, с. 273.
