Способ управления температурой варки целлюлозы в котлах периодического действия и устройство для его осуществления

Способ управления температурой варки целлюлозы в котлах периодического действия и устройство для его осуществления

Иллюстрации

Показать все

Реферат

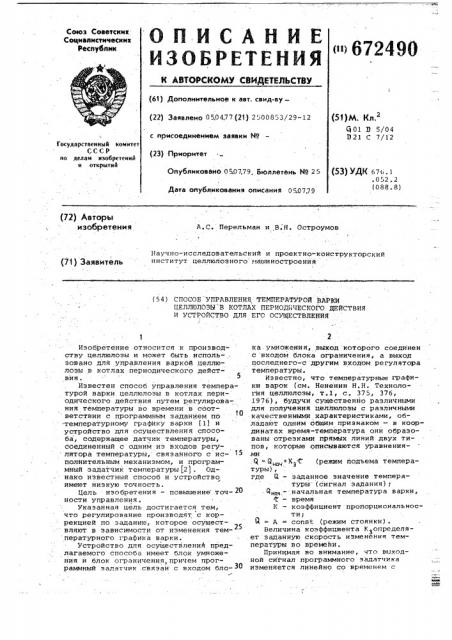

<11 672490

Союз Советскик

Социалистических

Республик (6f) Дополнительное к авт. свид-ву (22) Заявлено 050477 (2f) 2500853/29-12 (51)м. к .

401 Э 5/04

D 21 С 7/12 с присоединением заявки ¹

Государственный комитет

СССР но делан изобретений н открытнй (23) Приоритет

Опубликовано 0507.79. Бюллетень ¹ 25

Дата опубликования описания 0507.79 (53) УДК 676. I .052. 2 (088.8) (72) Авторы изобретения

A. С. Перельман и В. Н. ОстроумОв

Научно-исследовательский и проектно-конструкторский институт целлюлозного машиностроения (71) Заявитель (5 4 ) СПОСОБ УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ ВАРКИ

ЦЕЛЛЮЛОЗЫ В КОТЛАХ ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ

И УСТРОЙСТВО ДЛЯ ЕГО ОСЩЕСТВЛЕНИЯ

Изобретение относится к производству целлюлозы и может быть исполь- . зовано для управления варкой целлюлозы в котлах периодического действия.

Известен способ управления температурой варки целлюлозы в котлах периодического действия путем регулирования темйературы во времени в соот ветствии с программным заданием по температурному графику варки (11 и устройство для осуществления способа, содержащее датчик температуры, соединенный с одним из входов регулятора температуры, связанного с ис- 15 полнительным механизмом, и программный задатчик температуры 12) . Однако известный способ и устройство

F имеют низкую точность.

Цель изобретения — повышение точ- 20 ности управления.

Указанная цель достигается тем, l что регулирование производят с коррекцией по заданию, которое осуществляют в зависимости от изменения тем пературного графика варки.

Устройство для осуществления предлагаемого способа имеет блок умножения и блок ограничения, причем программный залатчик свяэай с входом бло- З0 ка умножения, выход которого соединен с входом блока ограничения, а выход последнего-с другим входом регулятора температуры.

Известно, что температурные графики варок (см. Нененин Н.Н. Технология целлюлозы, т.1, с. 375, 376, 1 976), будучи существенно различными для получения целлюлозы с различными качественными характеристиками, обладают одним общим признаком — в коордииатах время-температура они образованы отрезками прямых линий двух типов, которые описываются уравнения.Ми

Q = Я„ч+КЗС (режим подьема температуры), где (1 — заданное значение температуры (сигнал задания); () ноц — начальная температура варки, à — время

К вЂ” коэффициент пропорциональности;

Я = А = const (режим стоянки).

Величина коэффициента К определя3 ет заданную скорость изменения температуры во времени.

Принимая во внимание, что выходной сигнал программного эадатчика изменяется линейно со временем с

672 по;TQHHíèì коэффициентом пропорциЪ ональности независимо от режима варки, умножение этого c;ardagra на коэффициент, определяемый условиями варки в любой момент. времени, и. подача полученного произведения на регулятор температуры обеспечит воэможность иэмененич скорости подъема температуры путем изменения .укаэанного коэффициента, а ввод ограничения сигнала, поступающего на регулятор температуры с переменной величиной уровня ограничения, обеспечит воэможность изменения . требуемого значения темпе-„:ратуры стоянки в любой момент времени варки.

Способ реализуется с помощью устройства, схема которого изображена на чертеже.

Устройство работает .следующим образом.

Пневмосигнал от программного задатчика 1 температуры поступает последовательно в блок 2 умножения на заданный коэффициент и блок 3 ограничения пневматического сигнала.

Результирующий сигнал является †заданием регулятору 4 температуры, который управляет регулирующим органом

5, устайовленным на входе в теплбобменник 6 котла 7, и насосом 8.

Таким образом, реализация способа и устройства позволяет оперативно и точно управлять. температурным режимом варки.

490

Фбрмула изобретения

1 ° Способ управления температурой варки целлюлозы в котлах периодического действия путем регулирования температуры во времени в соответст5 вии с программным заданием по температурному графику варки, о т л и ч а ю шийся тем, что, с целью повышения точности управления регулирование гюоиэводят с коррекцией

10 по. гаданию, которое осуществляют в зависимости от изменения температурного графика варки.

2. Устройство для осуществления способа по п.1, содержащее датчик 5 температуры, соединенный с одним из входов регулятора температуры, связанного с исполнительным механизмом и программный задатчик температуры, о т л и ч а ю щ е е с я тем, что, ур с целью повышения точности управления, оно имеет блок умножения и блок сграничения, причем программный за датчик связан с входом блока умножения, выход которого соединен с взводом блока ограничения, а выход 5 последнего — с другим входом регулятора температуры.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

30 Р 375484, кл. 5 01 D 5/04, 1973.

2. Авторское свидетельство СССР.

9 258266, кл. D 21 С 7/12, 1970.

Е

3876/4.1 Тираж 865 . Подписнсе

> ЦНИИПИ Государственного комитета СССР пс делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д.4)5

Заказ

Филиал ППП Патент, г.ужгсгот, ул.Проектная,4

Составитель Н.Ханамирян

Редакто i Л, Волкова Техред И. Асталош Корректор С. Шекмар
