Реферат

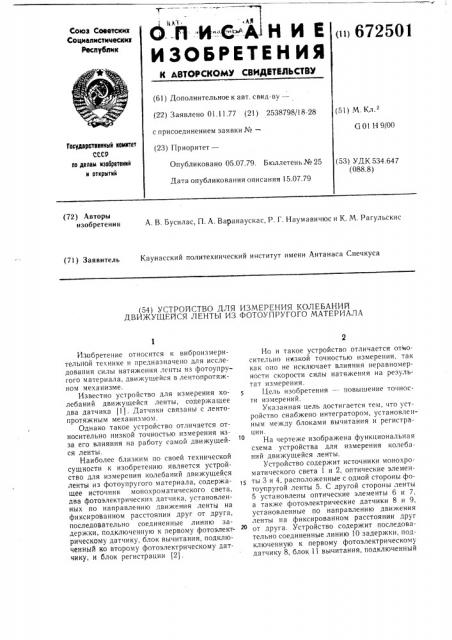

Союз Советских

Социалистических

Республик ч мз !vi .

«ii 672501

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.11.77 (21) 2538798/18-28 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 05.07.79. Бюллетень № 25

Дата опубликования описания 15.07.79 (51) М. Кл. е

Ci 01 Н 9/00

Государстееммый меммтет сссР по делам мзебретеммй м открытей (53) УДК 534 647 (088.8) (72) Авторы изобретения

А. В. Бусилас, П. А. Варанаускас, Р. Г. Наумавичюс и К. М. Рагульскис (71) Заявитель Каунасский политехнический институт имени Антанаса Снечкуса (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛЕБАНИЙ

ДВИЖУЩЕЙСЯ ЛЕНТЫ ИЗ ФОТОУПРУГОГО МАТЕРИАЛА

Изобретение относится к виброизмерительной технике и предназначено для исследования силы натяжения ленты из фотоупругого материала, движущейся в лентопротяжном механизме.

Известно устройство для измерения колебаний движущейся ленты, содержащее два датчика (1). Датчики связаны с лентопротяжным механизмом, Однако такое устройство отличается относительно низкой точностью измерения нзза его влияния на работу самой движущейся ленты.

Наиболее близким по своей технической сущности к изобретению является устройство для измерения колебаний движущейся ленты из фотоупругого материала, содержащее источник монохроматического света, два фотоэлектрических датчика, установленных по направлению движения ленты на фиксированном расстоянии друг от друга, последовательно соединенные линию задержки, подключенную к первому фотоэлектрическому датчику, блок вычитания, подключенный ко второму фотоэлектрическому датчику, и блок регистрации (2).

Но и такое устройство отличается относительно низкой точностью измерения, так как оно не исключает влияния неравномерности скорости силы натяжения на результат измерения.

Цель изобретения — повыщение точности измерений.

Указанная цель достигается тем, что устройство снабжено интегратором, установленным между блоками вычитания и регистрации.

На чертеже изображена функциональная схема устройства для измерения колебаний движущейся ленты.

Устройство содержит источники монохроматического света 1 и 2, оптические элементы 3 и 4, расположенные с одной стороны фотоупругой ленты 5. С другой стороны ленты

5 установлены оптические элементы 6 и 7, а также фотоэлектрические датчики 8 и 9, установленные по направлению движения ленты на фиксированном расстоянии друг от друга. Устройство содержит последовательно соединенные линию 10 задержки, подключенную к первому фотоэлектрическому датчику 8, блок 11 вычитания, подключенный

672501

Составитель В. Быстрый

Техред О. Луговая Корректор О. Ковинская

Тираж 765 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская, наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор С. Головенко

Заказ 3877/41 ко второму фотоэлектрическому датчику 9, блок 12 регистрации, интегратор 13, установленный между блоками вычитания и регистрации.

Устройство работает следующим образом.

Во время движения ленты 5 возникают колебания силы натяжения.

Для исключения влияния изменения толщины ленты 5 через нее и оптические элементы 3 и 4 пропускается поток лучей от источников 1 и 2 монохроматического света, который через оптические элементы 7 и 8 принимается двумя фотоэлектрическими датчиками 8 и 9, преобразующими изменение освещенности, происходящее в результате колебаний силы натяжения ленты 5 и изменения ее толщины, в электрические сигналы.

Сигнал датчика 8 задерживается линией 10 задержки на время движения измеряемого места ленты 5 от датчика 8 до датчика 9.

После вычитания блоком 11 задержанного сигнала датчика 8 из сигнала датчика 9 получается сигнал скорости колебаний силы натяжения фотоупрутой ленты 5. После интегрирования сигнала блока 1! интегратором 13 получаем сигнал колебаний силы натяжения, который записывается блоком 12 регистрации.

Таким образом, изобретение позволяет повысить точность измерения колебаний силы натяжения ленты.

S Формула изобретения

Устройство для измерения колебаний движущейся ленты из фотоупругого материала, содержащее источник монохроматического света, два фотоэлектрических датчика, установленных по направлению движения ленты на фиксированном расстоянии друг от дру

ra, последовательно соединенные линию задержки, подключенную к первому фотоэлектрическому датчику, блок вычитания, подключенный ко второму фотоэлектрическому датчику, и блок регистрации, отличающееся тем, что, с целью повышения точности измерений, оно снабжено интегратором, установленным между блоками вычитания и регистрации.

16 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 293181, кл. G 01 Н 1/00, 1969.

2. Авторское свидетельство СССР № 315065, кл. G 01 1 5/04, 1970.
