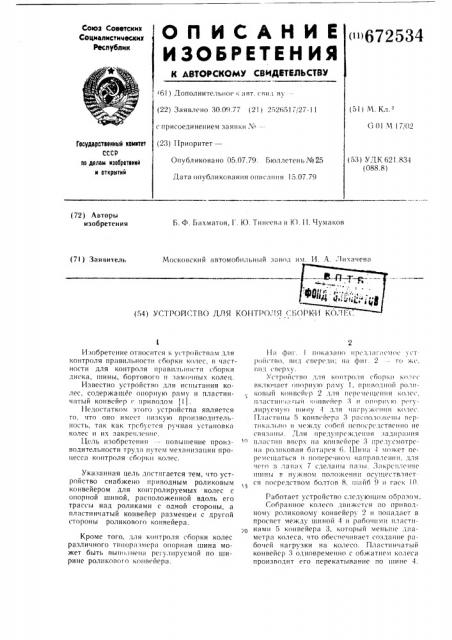

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»>672534

<61 ) Дополнит(, lbllo(к (1 Вт. (IIH, i f3), (51) М Кл(22) Заявлено 30.09.77 (211 2526517i27-11

6 01 М 17/02

С ПрИСОЕдИНЕНИЕМ Заявии X (23) 11риоритет—

Государственный комитат ссср по делам изооретвннй и открытий (53) УДК 621.834 (088.8) Опубликовано 05.07.79. Гмоллстень,%25

Дата опубликования опис IIIIIH 15.07.79 (72),Авторы изобретения

Ь. Ф. Бахматов,1 . iO. Тин(сва и K). 11. Чумаков

Московский автомобильный завод им. И. А. Лихачева (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КО11ТРO..11Я СГ>(Изобретение относится к у«тройствам для контроля правильности сборки колес, в частности для контроля llðавилып>«ти сборки диска, шины, бортового и замочных колец.

Известно устройство для испытания колес, содержащее опорную раму и пластинчатый конвейер < приводом 11).

11едостатком этого устройства является то, что оно имсгет ппзкук) производительность, так как требуется ручная установка колес и их закрепл(<ше.

Цель изобретения -- повышение производительHocTH труlil путсм механизации процесса контроля сборки колес.

Указанная цель достигается тем, что устройство снабжено приводным роликовым конвейером для контролируемых колес с опорной шиной, расположенной вдоль его трассы над роликами с одной стороны, а пластинчатый конвейер размещен с другой стороны роликового конвейера.

Кроме того, для контроля сборки колес различного т><поразмера опорная шина может быть вып<к >непа 1)cl улируемой по ширине роликового конвейера.

1-1>) фиг. 1 показано продли, >I(мое уст1)<)II«ГВо, Вид <. <1<. р(1и; Ilil <) и < . 2 — T(> Ж(.

II I;1 (В(РХУ, Устроиство для I(<)IITj)oля сборки I <).".(« вклк>част <нгорну)О раму 1, (11)I,â<)äíîé роликовый конвсй«р 2 для перемен(сипя коле<, >

))ластипчп гый «>нвейср 3 и ()fI<)1)II% к) регулирусмук> п<ину 4 для нагр ж(ппя колес.

11ластины 5 КоНВ< иер;) 3 расположсlll I В(рTill„lël,EI<) II между с<>бой непосредственно не связань). Для пре.(упреждения задирания п)lilcTHII вверх на конвейере 3 предусмотрсHH роликовая оатарся 6). 111ин>) 4 мо>кет пеР(м<. 111(ITbcH II поп< 1)c÷H<)

<(г<) в лаll;Ix 7 сделаны пазl>l. Закрсплcl(Hc шины i нужном положении осуществляется посредством болтов 8, шайб 9 и гаек 10.

Г аботает устройство следуloùHì образом.

С()бранное колесо движется по приводному роликовому конвейеру 2 и попадает в просвет между шиной 4 и рабо шмп пластинами 5 конвейера 3, который меньше диаметра колеса, что обеспечивает создание рабочей нагрузки на колесо. Пластинчатый конвейер 3 одновременно с обжатием колеса производит его перекатывание по п)ине 4.

672534

Формула изобретения,, f0

Выполнение шины 4 регулируемой позволяет контролировать правильность сборки колес различного типоразмера.

Применение предлагаемого устройства позволяет повысить производительность труда путем механизации процесса контроля.

l. Устройство для контроля сборки колес, содержащее опорную раму и пластинчатый конвейер с приводом, отличающееся тем, что, с целью повышения производительности труда путем механизации процесса контроля сборки колес, оно снабжено приводным роликовым конвейером для контролируемых колес с опорной шиной, расположенной вдоль его трассы над роликами с одной стороны, а пластинчатый конвейер размещен с другой его стороны.

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения возможности контроля сборки колес различного типоразмера, опорная шина выполнена регулируемой по ширине роликового конвейера.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3977243, кл. 73 — 146.

1976.
