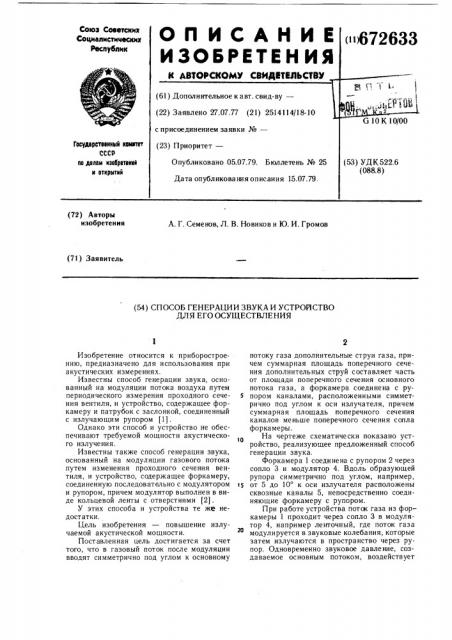

Союз Советских

Социалистииеских

Реслублик

Гооудвротввннвй It4 ссср по делам кэоорвтонвй н открытнй (72) Авторы изобретения

А. Г. Семенов, Л. В. Новиков и Ю. И. Громов (71) Заявитель (54) СПОСОБ ГЕНЕРАЦИИ ЗВУКА И УСТРОЙСТВО

ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Изобретение относится к приборостроению, предназначено для использования при акустических измерениях.

Известны способ генерации звука, основанный на модуляции потока воздуха путем периодического измерения проходного сечения вентиля, и устройство, содержащее форкамеру и патрубок с заслонкой, соединенный с излучающим рупором (1).

Однако эти способ и устройство не обеспечивают требуемой мощности акустического излучения.

Известны также способ генерации звука, основанный на модуляции газового потока путем изменения проходного сечения вентиля, и устройство, содержащее форкамеру, соединенную последовательно с модулятором и рупором, причем модулятор выполнен в виде кольцевой ленты с отверстиями (2).

У этих способа и устройства те же недостаткии.

Цель изобретения — повышение излучаемой акустической мощности.

Поставленная цель достигается за счет того, что в газовый поток после модуляции вводят симметрично под углом к основному потоку газа дополнительчые струи газа, причем суммарная площадь поперечного сечения дополнительных струй составляет часть от площади поперечного сечения основного потока газа, а форкамера соединена с руS пором каналами, расположенными симметрично под углом к оси излучателя, причем суммарная площадь поперечного сечения каналов меньше поперечного сечения сопла форкамеры.

На чертеже схематически показано устройство, реализующее предложенный способ генерации звука, Форкамера 1 соединена с рупором 2 через сопло 3 и модулятор 4. Вдоль образующей рупора симметрично под углом, например, >s от 5 до 10 к оси излучателя расположены сквозные каналы 5, непосредственно соединяющие форкамеру с рупором.

При работе устройства поток газа из форкамеры 1 проходит через сопло 3 в модулятор 4, например ленточный, где поток газа модулируется в звуковые колебания, которые затем излучаются в пространство через рупор. Одновременно звуковое давление, создаваемое основным потоком, воздействует

672633

Формула изобретения

Составитель Е. Дарий

Редактор Б.федотов Техред О. Луговая Корректор С. Патрушева

Заказ 3897/49 Тираж 451 Подписное

ЦИ И И ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 на газовые потоки, возникающие в рупоре 2, с помощью каналов 5. Благодаря возникающей при этом модуляции дополнительных потоков газа, создаваемых каналами, общая мощность акустического излучения повышается.

Таким образом, использование предложенного устройства для генерации звука обеспечивает требуемую мощность акустического и зл уче ни я.

1. Способ генерации звука, основанный на модуляции газового потока, отличающийся тем, что, с целью повышения излучаемой акустической мощности, в газовый поток после модуляции вводят симметрично под углом к основному потоку газа дополнительные струи газа, причем суммарная площадь поперечного сечения дополнительных струй меньше площади поперечного сечения основного потока газа.

2. Устройство для осуществления способа

S по п. 1, содержащее форкамеру с соплом, соединенную через модулятор с рупором, отличающееся тем, что, с целью повышения излучаемой акустической мощности, в нем выполнены каналы, непосредственно соединяющие форкамеру с рупором, причем кана10 лы расположены симметрично под углом к оси излучателя, а их суммарная площадь поперечного сечения меньше поперечного сечения сопла форкамеры.

Источники информации, принятые во внимание при экспертизе

1. Римский-Корсаков. Электроа кустика. изд. «Связь», М., 1973, с. 208 — 211.

2. Авторское свидетельство СССР

М 484550, кл. G 10 К 10/00, 1976.
